夏普2Y0A21红外测距传感组件结构设计

　　在自动化产线物料到位检测、智能仓储货物高度识别、服务机器人避障导航、自助终端人体接近感应这类场景里，非接触式测距传感单元的选型一直是结构工程师绕不开的环节，夏普2Y0A21作为中短距红外测距的经典器件，其三维结构的还原度直接影响配套安装结构的设计容错率。这款传感单元的有效测距区间覆盖10厘米到80厘米，相比超声波测距模块，它不受被测物体表面吸音材质、环境气流扰动的影响，在近距离测距场景下的响应速度更快，输出的模拟电压信号可以直接对接多数通用型AD采集端口，不需要额外增设信号转换电路，能简化配套设备的布线与板卡布局。

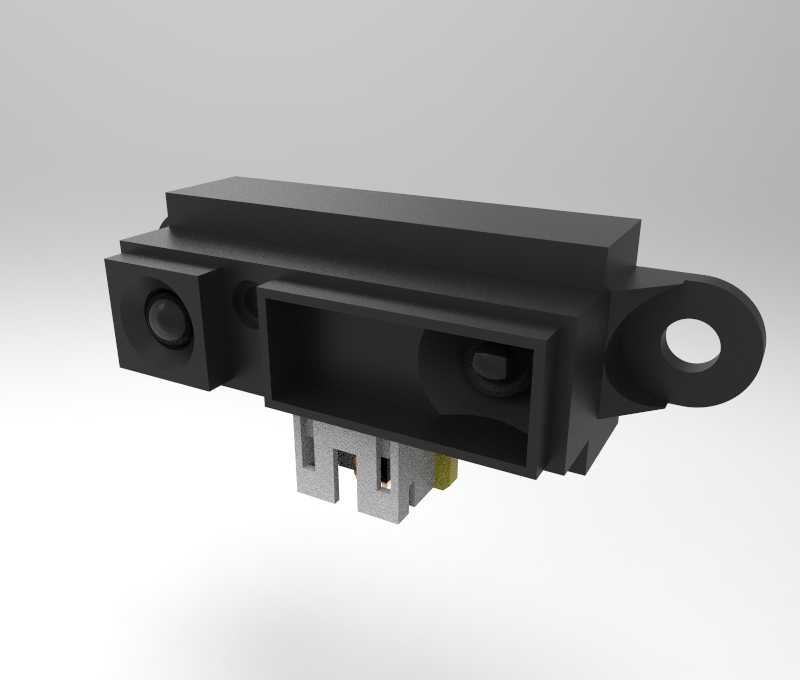

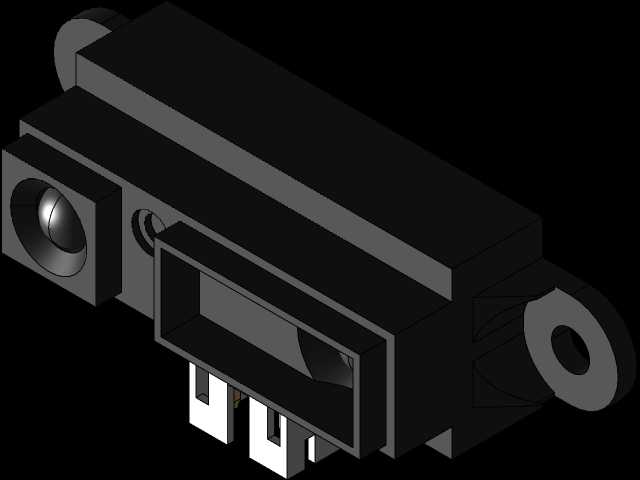

　　从结构设计层面看，这款传感组件采用一体化注塑外壳封装，主体为方正的黑色壳体结构，前端预留了红外发射与接收透镜的安装窗口，透镜与壳体之间采用卡扣式压合固定，不需要额外打胶密封，既可以阻挡生产车间内的浮尘进入光学腔体影响测距精度，也能在常规工业环境下抵御轻度的泼溅风险。壳体两侧延伸出带通孔的安装耳，安装孔的中心距、孔径尺寸经过标准化适配，既可以通过M2规格的螺丝直接固定在设备的钣金安装支架上，也能配合尼龙卡扣卡在3D打印的定制安装座里，安装边界的预留容错空间充足，不需要在结构设计时额外做复杂的避让槽。壳体尾部的接插端口采用标准的针座布局，引脚间距符合通用接插件规范，对接时不会出现针脚错位的问题，接插区域的壳体做了导向倒角设计，人工装配时可以盲插对位，能减少产线装配的对位时间。在建模还原过程中，需要重点关注光学窗口的倾角设计，这个角度直接决定了红外发射光束的出射角度与接收视场角，如果建模时角度偏差超过2度，就会导致实际装配后出现测距盲区，尤其是在20厘米以内的近距检测区间，容易出现检测值跳变的问题。

　　安装耳的厚度与通孔的同轴度也是建模时需要注意的细节，安装耳厚度设计为1.5毫米，既保证了安装后的结构强度，不会因为螺丝锁附力度过大出现壳体开裂，也不会占用过多的安装空间；通孔的位置度公差控制在0.1毫米以内，能保证多批次生产时的安装互换性，不需要针对单个模块做适配调整。从实际应用的适配性来看，这款传感组件的外形尺寸紧凑，不需要占用过多的设备内部空间，在小型AGV小车的前后避障位安装时，可以嵌入到小车的外壳凹槽内，不会突出壳体表面影响设备整体外观；在自动售货机的出货检测位安装时，可以固定在货道侧壁，精准检测货品是否掉落到位，不会因为货道内的包装反光出现误判。

　　建模过程中对壳体的分模线做了还原，实际生产时壳体的上下盖采用超声波焊接固定，分模线位置没有突出的飞边结构，不会影响后续的装配贴合度；尾部的引脚伸出长度做了精准还原，对接排线时的插入深度刚好匹配标准接插件的锁附位置，不会出现引脚过短接触不良、或者引脚过长顶到接插件尾部的问题。在做配套结构设计时，需要注意在传感单元的光学窗口前方预留10毫米的无遮挡空间，不能有透明盖板、加强筋之类的结构遮挡光束路径，否则会导致红外光束在遮挡物上形成反射，造成测距数值失真。另外壳体表面的哑光磨砂质感也在模型中做了还原，这种表面处理可以减少环境杂光在壳体表面的反射，避免杂光进入接收透镜干扰检测结果，在强光环境下使用时，这种壳体设计能一定程度上提升检测的稳定性。
