带安全锁舌的起重吊装吊钩结构设计

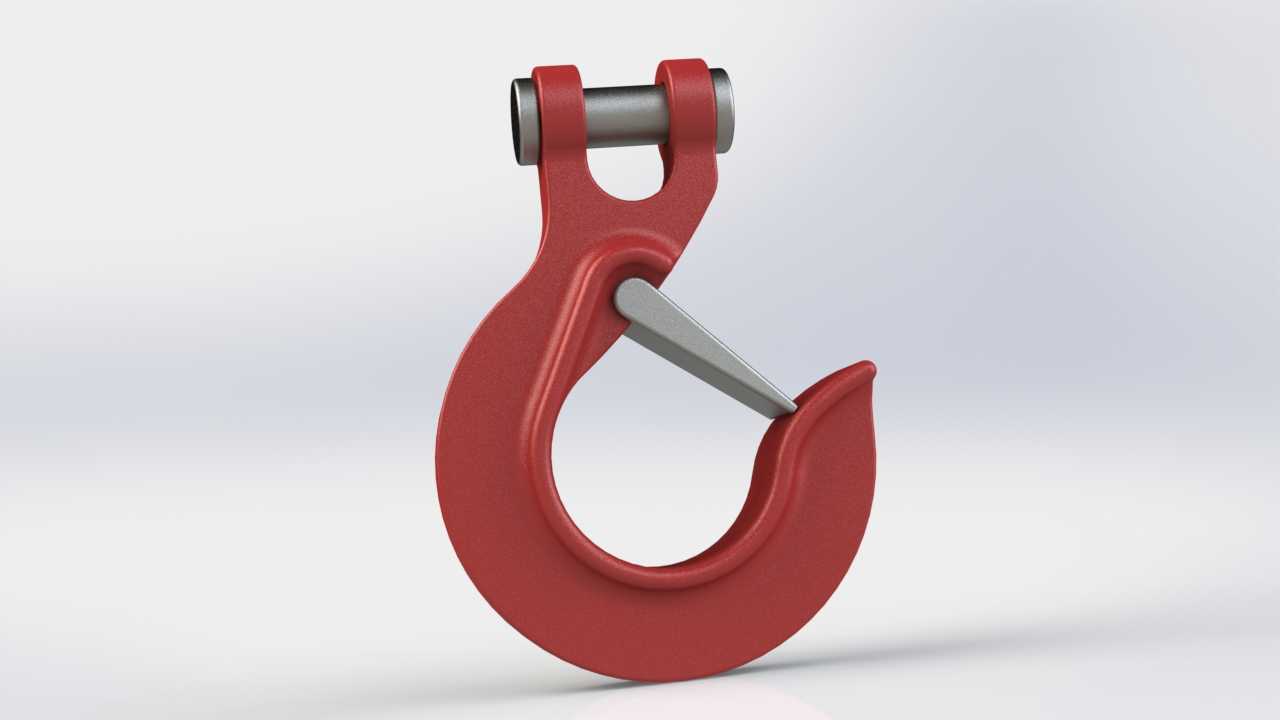

　　在起重吊装作业场景里，吊钩是连接起重设备与被吊载荷的核心受力构件，广泛应用在车间桥式起重机、门式起重机、工程履带吊、手动葫芦、电动葫芦等各类起重提升设备上，承担着载荷传递的关键作用，其结构可靠性直接关系到吊装作业的安全，一旦出现脱钩、结构断裂等问题，极易引发重大安全事故。这款带自锁舌的吊钩，在传统吊钩的结构基础上做了安全防护优化，钩体采用锻造常用的C型钩身轮廓，钩身截面从顶部连接端向钩尖位置做渐变过渡，在保证整体强度的前提下尽可能降低结构自重，避免不必要的载荷冗余。

　　顶部的连接耳座采用双夹板同轴销孔设计，销孔内预留了与连接销轴配合的安装间隙，销轴两端做了轴用挡圈的安装槽位，装配时可以通过挡圈限制销轴的轴向窜动，防止作业过程中销轴脱出引发连接失效。钩身内侧的安全锁舌采用弹簧复位式结构，锁舌的铰接点设置在钩身靠近顶部连接端的内侧位置，自然状态下锁舌在弹簧力作用下抵靠在钩尖端部，将钩口的开放空间完全封闭，当需要挂入吊索具时，只需要向上按压锁舌尾部，即可压缩弹簧打开钩口，吊索具滑入钩腔内部后，锁舌会在弹簧作用下自动复位封闭钩口，从结构上避免作业过程中吊索因为晃动、载荷摆动从钩口脱出的风险。

　　从安装边界来看，顶部连接销轴的直径与耳座间距需要匹配对应起重设备的吊具连接端尺寸，钩腔的内部净空间需要满足常用吊索具，比如钢丝绳吊环、吊装带卸扣的挂入尺寸要求，钩尖的厚度做了圆弧过渡处理，避免尖锐棱角切割吊装带或者钢丝绳的纤维层、钢丝束，减少吊索的非正常磨损。设计过程中，钩身的受力路径需要做连续的圆弧过渡，不能出现直角转折的应力集中区域，尤其是钩身弯曲段的内侧曲率半径，需要结合额定起重量对应的材料许用应力做校核，保证在额定载荷下钩身的最大应力处于材料屈服强度的安全区间内，同时要考虑动态起升时的动载系数影响，预留足够的安全余量。

　　锁舌的铰接位置需要做耐磨处理，因为每次挂取吊索都会让锁舌绕铰接轴转动，长期使用下铰接孔的磨损会导致锁舌卡滞或者复位失效，所以铰接轴与孔的配合间隙需要控制在合理范围，同时预留润滑脂的加注空间，降低转动副的磨损速率。在实际使用场景中，这类吊钩常配合卸扣、钢丝绳索具、合成纤维吊装带使用，用于工厂内的工件转运、建筑工地的建材吊装、仓储区域的货物堆垛等作业，相比无安全锁的普通吊钩，它的防脱特性可以大幅降低高空吊装作业中吊索滑脱的风险，符合起重作业安全规范中对吊具防脱的要求。钩身的表面通常做喷涂防锈处理，既可以抵御户外作业环境下的锈蚀，也可以通过醒目的涂层颜色让作业人员快速识别吊钩的位置，方便挂取吊索时的对位操作。需要注意的是，锁舌的弹簧刚度需要匹配设计，刚度过大的话会导致按压锁舌需要的力过大，增加现场操作人员挂取吊索的难度，刚度过小则可能在吊索晃动冲击下让锁舌意外开启，失去防脱作用，所以弹簧的预紧力需要经过反复调试，保证锁舌既能可靠封闭钩口，又不会给挂取操作带来过大阻力。另外钩身顶部的连接销轴需要采用与钩身等强度级别的材料制作，销轴的剪切强度、挤压强度都要满足额定起重量下的载荷要求，不能出现销轴先于钩身失效的情况。
