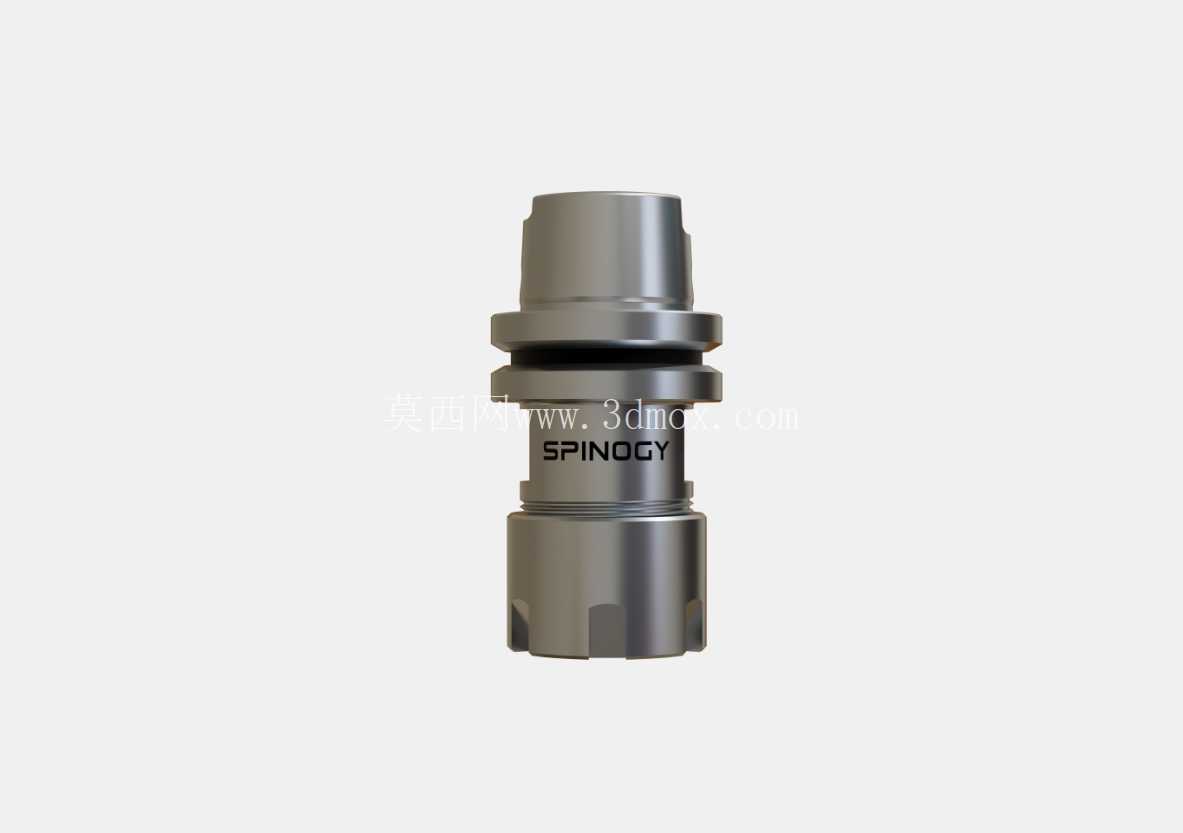

适配SPINOGY X22主轴的HSK-C32 ER25刀柄

这款刀柄是针对高速铣削加工场景开发的主轴连接部件，核心适配SPINOGY X22系列高速电主轴，在木工CNC开料、铝合金小件精铣、非金属复合材料轮廓加工等工况中，承担主轴输出端与切削刀具之间的刚性连接、扭矩传递、同轴度保持的核心作用。从结构设计逻辑来看，HSK-C32锥面采用了短锥空心配合方案，和传统BT锥柄相比，锥面与端面双重定位的结构能在高转速工况下避免锥面因离心扩张产生的连接间隙，配合ER25夹头的锁紧结构，可夹持直径范围2-16mm的直柄铣刀、钻头、铰刀等切削刀具，夹持重复定位精度可控制在0.005mm以内，能满足精加工工序对刀具跳动的严苛要求。

从安装边界维度看，该刀柄的HSK-C32连接端严格遵循标准锥度尺寸，锥面大端直径32mm，锥度1:10，安装时需配合主轴端的拉丁拉紧结构，拉紧后锥面与端面同时贴合，径向跳动在3倍直径处不超过0.008mm，可适配最高24000rpm的主轴转速工况。刀柄主体采用合金结构钢整体淬硬处理，表面做了防锈耐磨涂层，夹头锁紧螺母经过动平衡校正，G2.5等级的动平衡精度能有效降低高转速下的振动传递，减少加工过程中的振纹产生，延长刀具使用寿命。

在实际设备选型匹配中，这款刀柄专门针对SPINOGY X22主轴的端面安装尺寸做了适配优化，刀柄法兰端的避让尺寸刚好匹配X22主轴的前端压盖结构，安装后不会出现干涉问题，也无需额外加装转接套，可直接替换同规格的原厂刀柄使用。ER25夹头的锁紧结构采用了偏心压紧设计，锁紧时螺母带动夹套均匀收缩，对刀具柄部的夹持力分布均匀，即使在大进给铣削、满刀切削的重载工况下，也不会出现刀具打滑、退刀的问题。

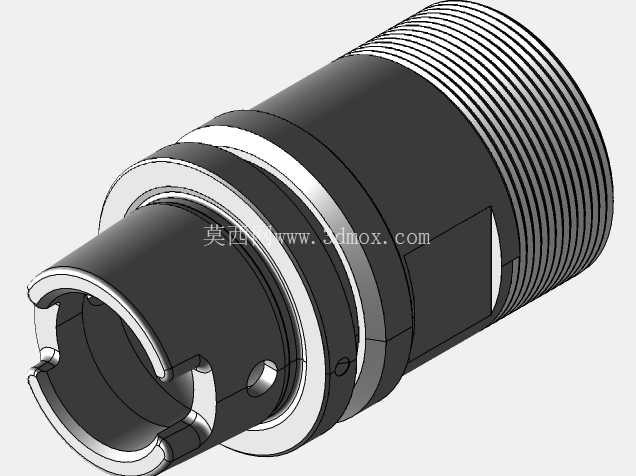

从三维建模的结构细节来看，该模型还原了刀柄所有关键装配特征：锥面的精度预留量、法兰端的驱动槽结构、夹头安装腔的内锥尺寸、锁紧螺母的防滑槽结构、以及本体上的品牌标识位都做了1:1还原，建模时所有配合面都保留了公差参考基准，结构工程师在做主轴刀库排布、加工工位干涉检查时，可直接调用该模型进行装配仿真，无需重新测绘尺寸。刀柄的冷却通道预留了中心出水结构的安装位，可适配带内冷功能的切削刀具，满足深孔加工、高速铣削时的刀具冷却需求，外轮廓的流线型设计能减少高转速下的风阻，同时避免加工过程中切屑缠绕在刀柄本体上。

在实际生产应用中，这类刀柄常配套在小型龙门CNC、桌面型精雕机、木工加工中心的SPINOGY主轴上，用于加工亚克力、密度板、铝合金薄板、碳纤维板材等材料，相比普通ER刀柄，HSK连接结构的刚性更好，在小直径刀具精加工时，能有效减少让刀量，提升加工面的光洁度。建模过程中对刀柄的应力集中位置做了结构还原，比如锥面与法兰的过渡圆角、夹头腔的壁厚变化、锁紧螺纹的退刀槽结构都严格按照实物尺寸绘制，可直接用于有限元受力分析，验证不同切削参数下的刀柄变形量，为加工工艺参数设定提供结构参考。
