双轮同步带传动装配结构设计

这套同步带传动结构，是轻工自动化输送、小型精密设备进给系统里极为常见的动力传递单元，日常在桌面级3D打印设备的X/Y轴进给、小型包装机械的物料输送辊驱动、电子装配流水线的工位同步输送段都能见到同原理的结构应用，核心作用是在两个平行轴之间传递恒定转速比的回转动力，相比平带传动能杜绝打滑丢转问题，相比齿轮传动又能适配更大的中心距安装需求，不需要额外做齿轮箱的密封润滑结构，日常维护成本极低。

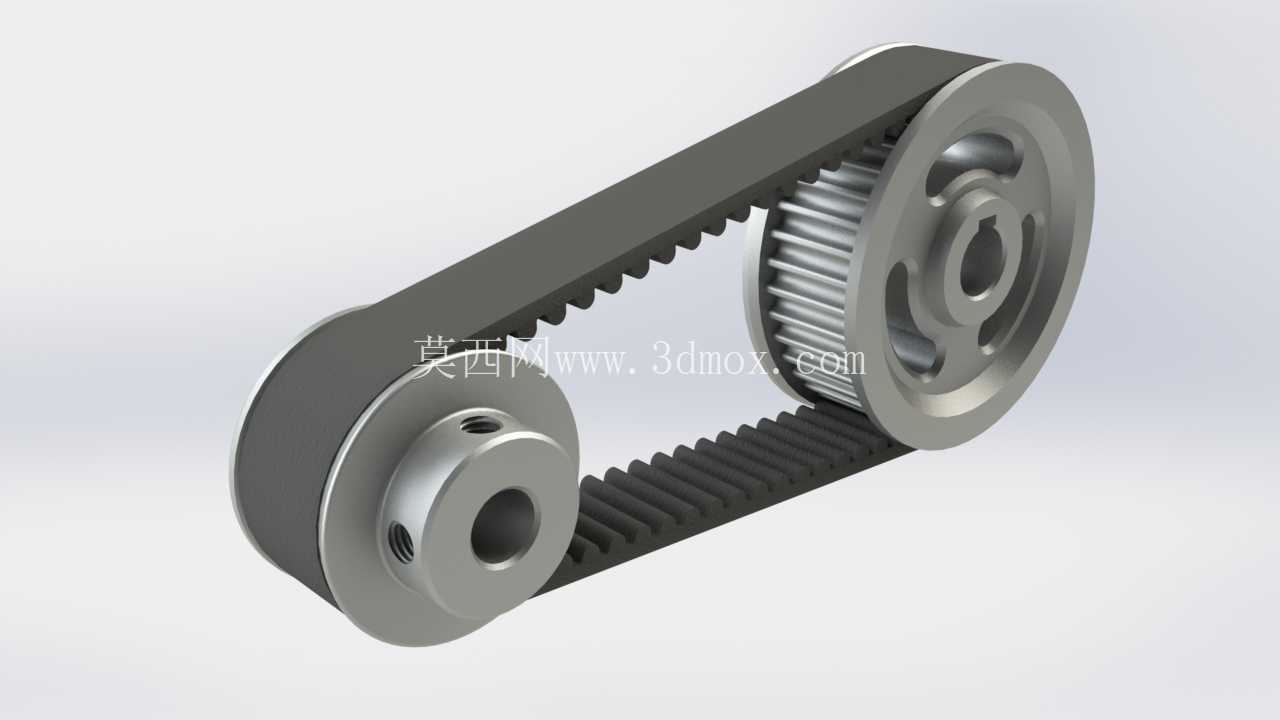

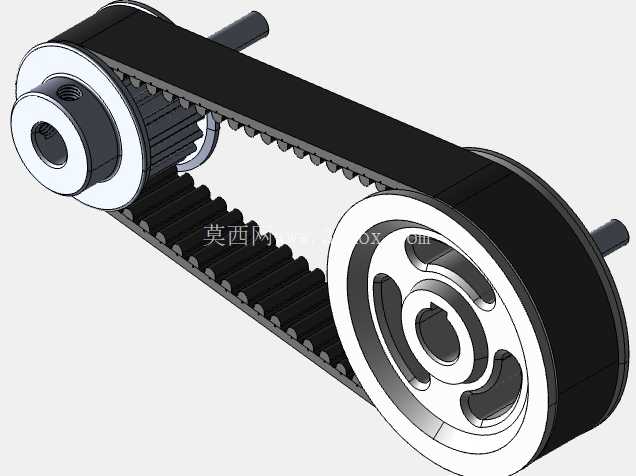

从结构功能上看，这套组件包含两个不同节径的同步带轮、一圈闭合环形同步带，小带轮一般作为主动端连接驱动电机输出轴，大带轮作为从动端连接负载执行件，带体内周的等距齿槽和带轮外周的轮齿完全啮合，传动过程中带齿和轮齿之间没有相对滑动，能保证严格的传动比，在需要精准控制位移的进给场景里，这种传动特性可以大幅降低位置误差，不需要额外增加过多的位置补偿校准环节。两个带轮都设计了中心安装通孔，孔侧预留了紧定螺钉安装位，安装时可以直接将带轮套在对应轴径的传动轴上，拧紧紧定螺钉就能完成轴向和周向固定，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式足够可靠，还能压缩装配工序的耗时。

设计这套结构的时候，首先要根据传递的额定扭矩、输入转速确定同步带的节距型号，小扭矩精密传动场景一般选MXL、XL这类小节距同步带，能降低传动过程中的振动和噪音；之后根据传动比要求计算两个带轮的齿数，主动轮齿数不能低于对应节距下的最小许用齿数，避免带齿啮合时出现干涉、应力集中加剧的问题，齿数过少还会导致同步带的弯曲应力过大，大幅缩短带的使用寿命。确定带轮参数后，要根据现场安装空间的边界限制计算两带轮的中心距，再推导同步带的节线长度，选最接近的标准长度闭合带，之后反推实际中心距，预留出中心距调整余量，方便安装时张紧同步带，也能在带长期使用出现拉伸松弛后，重新调整张紧力，避免跳齿。

从安装边界来看，这套结构的两个带轮安装轴必须保证严格平行，否则同步带运行过程中会出现单侧偏磨，甚至出现带体从带轮上滑脱的问题；带轮的安装端面要保证共面，端面跳动量需要控制在对应节距带轮的允许公差范围内，不然会加剧带齿的侧面磨损。同步带安装时的张紧力要控制在合理区间，张紧力过大会导致带的拉伸应力过大、带轮轴承受力额外增加，降低轴承和带的使用寿命，张紧力过小则容易出现跳齿、传动精度下降的问题。带轮的轮齿齿形需要和同步带的齿形完全匹配，齿顶和齿根之间要预留合理的啮合间隙，避免啮合过程中出现卡滞，同时带轮的挡边结构要设计合理，防止带体运行过程中脱出。

实际应用中，这种双轮同步带传动结构的传动效率可以达到98%以上，对于小型设备的动力传递来说，能耗损失极小，而且同步带本身具备一定的弹性缓冲能力，能吸收驱动端启动、换向时的轻微冲击，降低负载端受到的振动影响。在一些有洁净要求的生产场景里，这种传动结构不需要润滑油，不会出现油污污染生产物料的问题，适配电子组装、食品包装这类对生产环境洁净度有要求的工况。设计建模过程中，需要准确还原带齿和轮齿的啮合关系，装配时要保证同步带的齿槽和带轮轮齿完全对位，运动仿真时要模拟带的柔性传动特性，验证全行程运动过程中没有干涉、跳齿问题，确保实际加工装配后结构能顺畅运行。
