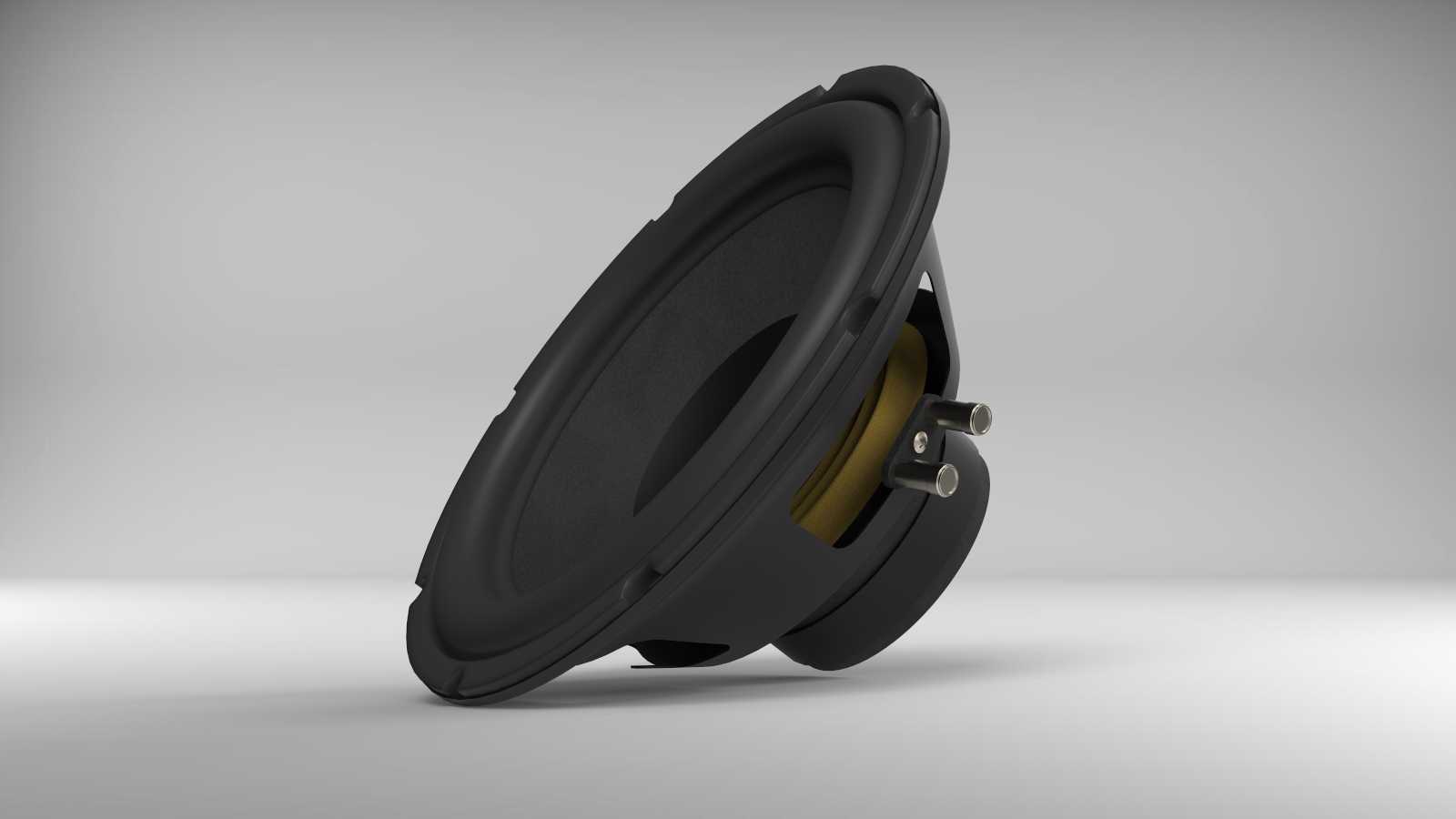

12英寸车载低音扬声器结构设计

　　车载音响系统的低频重放效果，一直是整车声学设计中容易被忽略却直接影响听感的核心环节，这款12英寸直径的低音单元，正是面向车载后装改装、定制化音响升级场景开发的专用低频换能器件，其311毫米的标称振膜直径，能够在有限的安装空间内实现足够的空气推动量，弥补普通车载全频扬声器低频下潜不足的问题。从结构设计逻辑来看，该单元采用了大折环复合纸盆振膜，折环部分使用耐候性丁基橡胶材质，能够在-40℃到85℃的车载工作温度区间内保持稳定的弹性系数，避免低温环境下折环硬化导致的失真飙升，同时橡胶折环的阻尼特性能够有效抑制振膜分割振动，降低大动态信号下的盆分裂失真。

　　振膜中心的定心支片采用多环浸渍布结构，能够为音圈提供稳定的径向支撑，保证音圈在磁隙中始终处于居中位置，避免大冲程运动下音圈蹭磁隙导致的擦圈故障，同时定心支片的顺性参数与折环顺性经过匹配调校，让单元的谐振频率落在30Hz左右的区间，能够覆盖多数流行音乐、电子音乐的低频频段需求。磁路部分采用了加厚铁氧体磁钢搭配T铁与华司的对称磁路设计，磁隙宽度控制在0.8毫米，既能够保证足够的磁通量密度提升换能效率，又预留了足够的公差空间适配量产装配精度，磁钢外侧的盆架采用高强度ABS工程塑料注塑成型，相比传统铁质盆架重量降低40%以上，同时避免了长期使用过程中盆架锈蚀导致的结构强度下降问题，盆架上预留的四个对称安装孔位，孔距符合车载低音喇叭的通用安装标准，能够直接适配多数车型的门板、后备箱低音位的安装孔位，无需额外打孔改装。

　　单元的接线端子采用了镀金插片式设计，能够降低接线接触电阻，同时避免车载潮湿环境下接线端子氧化导致的接触不良问题，端子旁预留的正负极标识清晰，能够避免改装过程中相位接反导致的低频抵消问题。从实际使用场景来看，该单元既可以搭配密闭式箱体安装在车辆后备箱作为独立低音炮使用，也可以通过定制垫圈安装在车辆前门门板位置，作为前门主扬声器的低频补充单元，其额定阻抗为4欧姆，能够匹配多数车载功放的输出阻抗要求，额定功率承受能力能够满足日常通勤、长途驾驶场景下的音乐播放需求，不会因为长时间大音量工作出现音圈过热烧毁的问题。

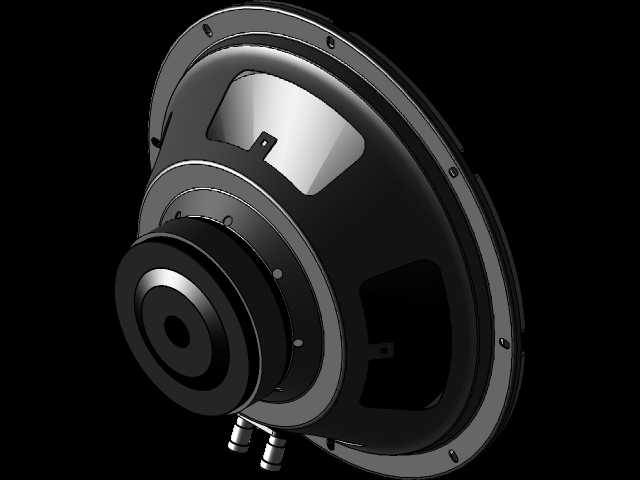

　　在三维建模过程中，该模型完整还原了单元的所有结构细节，包括折环的波纹形状、定心支片的固定胶圈、磁钢后端的散热孔、盆架上的加强筋结构，能够直接用于音响改装的安装干涉校验、定制箱体的容积匹配计算，也可以作为车载声学仿真的几何模型导入仿真软件，进行频响曲线、失真度的仿真分析，帮助声学工程师在产品开发前期快速验证结构设计的合理性，减少实物打样的迭代次数。需要注意的是，在实际安装过程中，该单元的安装深度需要提前与安装位的内部空间进行匹配，避免磁钢部分与车窗升降机构、车门内饰板发生干涉，同时安装时需要在单元与安装面之间加装密封垫圈，避免安装缝隙导致的声短路问题，影响低频重放效果。
