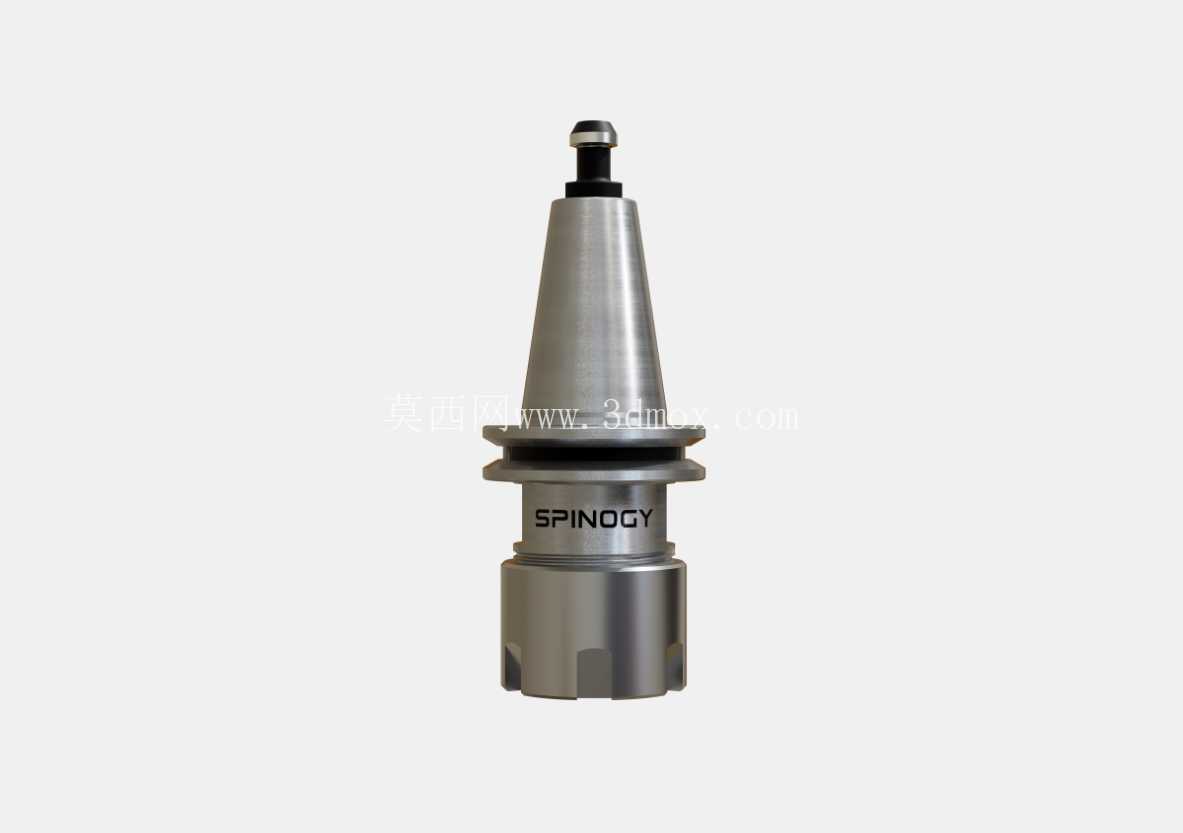

适配SPINOGY X22主轴的SK20 ER16铣削刀柄结构

在中小型数控铣削加工场景中，主轴与刀具的连接刚性直接决定了加工面的光洁度与切削参数上限，这款适配SPINOGY X22主轴的SK20 ER16刀柄，正是针对轻量高速铣削工况设计的连接部件。从实际应用来看，这类刀柄常被用在小型龙门铣、桌面级加工中心以及木工、复合材料铣削设备上，搭配ER16夹头可夹持直径1-10mm的直柄铣刀、钻头、铰刀，覆盖绝大多数精铣、钻孔、倒角工序的装夹需求。

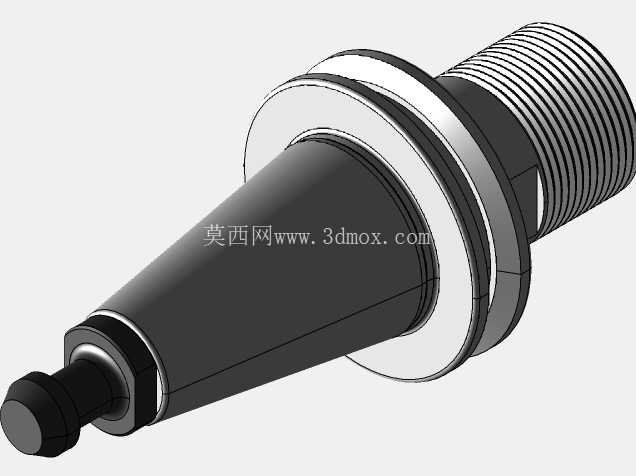

从结构设计逻辑上看，这款刀柄采用SK20锥度作为主轴连接端，锥面配合的锥度公差严格控制在AT3级以内，保证与主轴锥孔的接触面积不低于85%，避免高速旋转时出现锥面打滑、振动放大的问题。拉钉部分采用标准内螺纹拉钉结构，与主轴内部的拉爪配合实现拉紧，拉紧力的传递路径经过优化，从拉钉到锥面再到法兰端面，形成刚性闭环，减少切削力作用下的刀柄窜动。刀柄中部的法兰盘做了动平衡校正，G2.5级动平衡可支持最高24000rpm的转速工况，满足高速铣削时的动平衡要求，避免高速下的离心振动导致刀具崩刃、加工表面出现振纹。

ER16夹头安装端的设计遵循标准ER夹头规范，锁紧螺母采用带滚珠的防松结构，锁紧时螺母与夹头之间的摩擦力更小，夹紧力分布更均匀，可有效避免夹头偏摆导致的刀具径向跳动。实际测试中，在悬伸长度35mm的情况下，刀柄端部的径向跳动可控制在0.003mm以内，完全满足精加工的精度要求。刀柄整体采用20CrMnTi材质经渗碳淬火处理，表面硬度达到HRC58-62，芯部韧性充足，既保证了配合面的耐磨性，又能承受断续切削时的冲击载荷，避免刀柄断裂失效。

安装边界方面，这款刀柄的总长度控制在82mm，锥面大端直径20mm，法兰盘直径30mm，安装时需保证主轴端面到刀柄法兰端面的间隙不超过0.002mm，拉紧后锥面与端面同时接触，实现双面定位，相比单纯的锥面定位刚性提升30%以上。夹头锁紧螺母的外径为28mm，加工时需注意刀具路径的避让，避免螺母与工件或夹具发生碰撞。在搭配不同长度的ER16夹头时，需保证刀具插入夹头的深度不小于夹头长度的2/3，避免夹紧力不足导致刀具飞出。

从实际选型角度看，这款刀柄适配的SPINOGY X22主轴多用于非金属材料、铝合金的高速加工，因此在设计时特意控制了刀柄的整体重量，整体重量仅180g，降低主轴的动载荷，延长主轴轴承的使用寿命。刀柄表面做了镀镍处理，具备一定的防锈能力，在切削液喷淋的工况下可长期使用不生锈，减少维护成本。在实际加工应用中，搭配双刃硬质合金铣刀加工6061铝合金时，可将进给速度提升至2000mm/min，切削深度2mm，加工表面粗糙度可达到Ra1.6，无需后续抛光工序，大幅提升加工效率。针对木工、亚克力等易产生飞屑的工况，刀柄的锁紧螺母还设计了防尘密封圈，可阻挡切屑进入夹头内部，避免夹头磨损导致的精度下降。
