LoRa E220-900T22D无线串口通讯模块

在工业无线数据采集、智慧农业墒情监测、户外物联网节点部署这类场景里，有线布线成本高、后期维护难度大的问题一直存在，这类场景往往需要小体积、低功耗、传输距离足够的无线透传模块来完成设备间的数据交互，EBYTE E220-900T22D就是针对这类需求设计的射频通讯单元。

从实际选型适配的角度看，这款模块采用LLCC68芯片作为射频核心，依托LoRa扩频技术实现远距离抗干扰传输，工作频段覆盖850.125MHz到930.125MHz区间，默认工作频点设置在873.125MHz，这个频段的绕射能力较强，在有建筑遮挡、植被覆盖的户外场景下，相比2.4G频段的无线设备能获得更稳定的传输链路，适合厂区内分散设备的数据回传、野外监测点位的信号传输这类对链路可靠性要求高的场景。模块采用TTL电平输出逻辑，同时兼容3.3V与5V的IO口电压，在对接不同主控电路时不需要额外增加电平转换电路，能直接适配市面上多数常用的主控板卡，降低硬件适配的工作量。

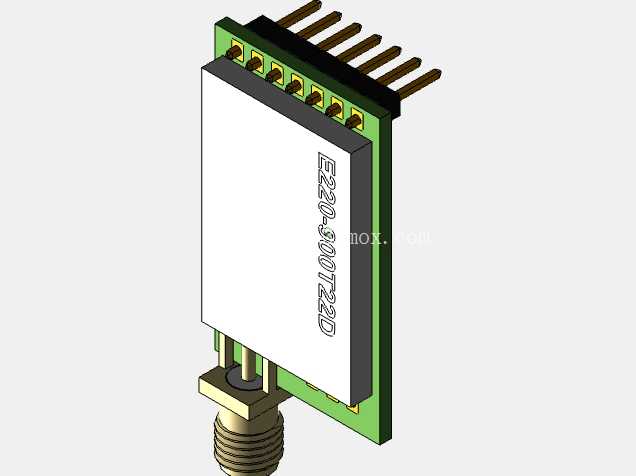

从结构设计层面看，这款模块采用直插排针加板载SMA天线座的布局，排针引脚采用标准2.54mm间距设计，既可以直接焊接在主控电路板上完成集成，也可以搭配排座实现插拔式安装，方便后期维护更换。板载的SMA-K天线座位于模块板体一端，安装时天线垂直于板体布置，能获得最优的全向信号辐射效果，避免板上元器件对射频信号造成遮挡。模块的射频屏蔽罩采用金属冲压结构，完全覆盖核心射频电路区域，一方面可以屏蔽外界电磁干扰对射频电路的影响，提升复杂电磁环境下的通讯稳定性，另一方面也能减少模块自身射频信号对外界电路的串扰，适合集成在电磁环境复杂的工业控制设备内部。

建模过程中需要重点关注几个安装边界尺寸：首先是排针的伸出长度与焊接位置，排针从板体背面伸出的长度需要匹配常用PCB板的焊接厚度，保证焊接后模块与底板之间留有足够的散热间隙，避免模块工作时产生的热量直接传导到底板元器件上；其次是SMA天线座的安装高度与固定孔位，天线座的中心位置与板边的距离需要预留足够的扳手操作空间，方便后期安装或更换天线时不会被周边结构件干涉；另外模块整体的厚度方向尺寸需要考虑屏蔽罩的凸起高度，在做整机结构布局时，模块上方不能布置过高的元器件，避免装配时出现结构干涉。

在实际功能落地层面，这款模块支持多种传输模式，包括透明传输、定点传输等不同工作模式，可以根据实际组网需求灵活配置，在做多点位组网时能通过地址配置实现不同节点间的定向数据传输，避免多设备同时通讯时的数据冲突。模块的工作功耗控制在较低水平，适合电池供电的户外监测节点使用，能大幅降低设备的供电需求，延长野外设备的电池更换周期。在结构建模时，除了还原模块本身的外形尺寸、引脚定义位置、天线座结构之外，还需要准确还原屏蔽罩上的标识印刷位置、排针的引脚排列顺序，方便后续做整机装配干涉检查、PCB封装匹配的时候能直接调用模型完成校验，减少实际打样时出现结构不匹配、引脚对位错误这类问题。对于做物联网终端设备、工业无线采集设备的结构工程师来说，准确的模块三维模型能在整机布局阶段就提前预判安装空间、天线布置位置、走线空间的合理性，避免后期结构改版带来的成本浪费。
