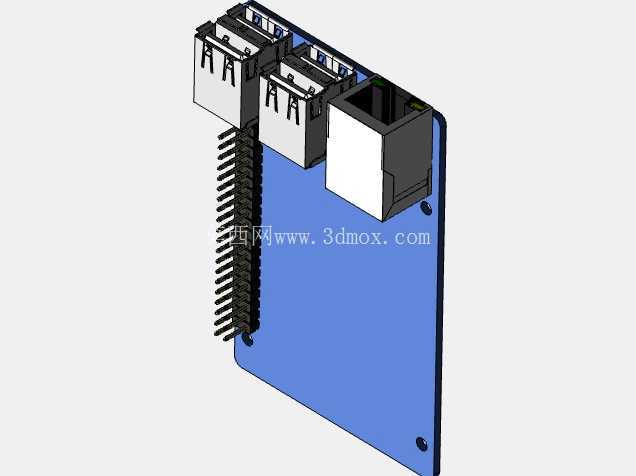

先从板体本身的安装边界说起,整个板卡的外形轮廓按照实物1:1还原,四个角的固定孔位置严格对应实物的孔位坐标,孔的内径、沉台深度都做了精准还原,不管是要做亚克力堆叠安装座、3D打印防护外壳,还是把板卡集成到现有设备的机箱内部,都可以直接调用模型里的安装孔位坐标做配合设计,不用再反复拿实物打样试错。板载的接口部分是这次建模的重点,以太网接口的突出高度、卡扣位置,USB接口的内槽深度、金属外壳的外轮廓尺寸,排针的每一根针的直径、针距、伸出板面的高度,都完全按照实物的装配尺寸做了还原,甚至连接口周围的避让空间都留足了,做外壳开孔的时候不用再额外计算插头插入后的干涉问题,直接按照模型的外轮廓偏移合理间隙就能出图。从实际用途来看,这款板卡本身性能足以支撑边缘计算网关、工业数据采集终端、小型智能设备主控、物联网节点控制器等多种场景的使用,很多开发者拿到板卡之后需要做结构集成,比如把它装到工业控制柜里做数据处理单元,或者做成便携式的智能检测设备主控,这时候精准的三维模型就能大幅缩短结构设计的周期,不用等拿到实物再一步步测绘尺寸。建模过程中没有做多余的简化,板体上的所有接插件都做了独立的实体建模,不是贴图占位,不管是做结构干涉检查,还是做整机的装配仿真,都可以直接调用。在嵌入式硬件开发与智能物联网终端搭建的实际工程场景中,单板计算机的结构适配是很多项目落地前绕不开的环节,这次完成的香橙派5Pro结构建模,核心就是为各类二次开发场景提供精准的结构参考依据。做这类板卡建模最容易出问题的地方就是接口与安装位的尺寸偏差,很多新手建模时只盯着板卡的外轮廓尺寸,忽略了接插件突出板面的高度、排针的实际针距、固定孔的沉头深度,最后做出来的外壳或者载板要么装不上,要么接口对位偏差插不进线,这次建模从一开始就把所有装配相关的尺寸优先级拉到最高。
比如在做工业网关的结构设计时,需要把板卡和电源模块、通讯模块、散热组件一起装到导轨式外壳里,这时候可以直接把这个模型导入装配体,提前模拟各个组件的位置排布,检查网线、USB设备插入后会不会和外壳内部的加强筋、其他组件产生干涉,排针接线之后的走线空间够不够,固定螺丝拧入的时候会不会碰到板上的元件。另外考虑到很多用户会给板卡加装散热片或者散热风扇,建模时也预留了板卡上方的空间参考,板体表面的元件高度都做了还原,选散热片的时候可以直接对照模型看高度会不会和周边的高元件产生冲突,不用买回来才发现装不上。
很多开源的板卡模型往往只做了板体的大致外形,接插件的尺寸误差很大,尤其是排针部分,要么针距不对,要么高度不对,导致做出来的扩展板对位不准,这次的模型里排针部分的每一个针脚位置都严格按照标准间距制作,不管是做自定义的扩展载板,还是设计排针的保护罩,都能直接对位。从设计思路上来说,这个模型完全服务于工程装配需求,没有做外观上的多余渲染修饰,所有尺寸都面向实际装配场景,比如以太网接口的金属外壳厚度、塑料卡扣的位置,都和实物一致,做外壳的接口开孔时,不用再额外预留补偿量,只要按照模型的接口轮廓留出常规的装配间隙就能保证插头顺利插拔。
还有板卡边缘的倒角、板厚尺寸,都严格对应实物,做嵌入式安装的卡槽时,可以直接按照板体的厚度尺寸设计卡槽的槽宽,保证板卡插进去之后不会晃荡。在实际的项目开发里,这类精准的板卡模型能减少非常多的试错成本,以往很多项目要等硬件买回来才能开始结构设计,现在有了精准的模型,结构设计可以和硬件选型同步推进,大幅缩短整个项目的开发周期。比如做智能零售终端的主控单元时,结构工程师可以在硬件确定选用这款板卡之后,直接用模型开始做机箱的内部布局,设计接口的开孔位置,预留散热风道的空间,等硬件打样回来的时候,结构件也差不多完成设计了,不用等硬件到了再从零开始测尺寸。另外对于做教学演示或者方案展示的场景,这个模型也能直接用来做装配动画,展示板卡的各个接口位置和安装方式,比单纯的平面示意图要直观很多。整个建模过程中,所有的尺寸都经过多轮核对,插针、孔位和各类连接器的尺寸精度控制在装配允许的误差范围内,完全可以满足各类结构设计、装配仿真、3D打印外壳、定制载板的使用需求,不会出现因为模型尺寸偏差导致的零件报废、装配干涉等问题。
