12V直流母头电源连接器结构设计

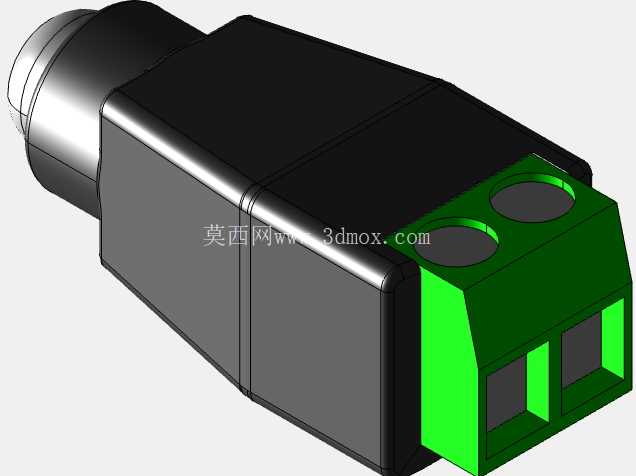

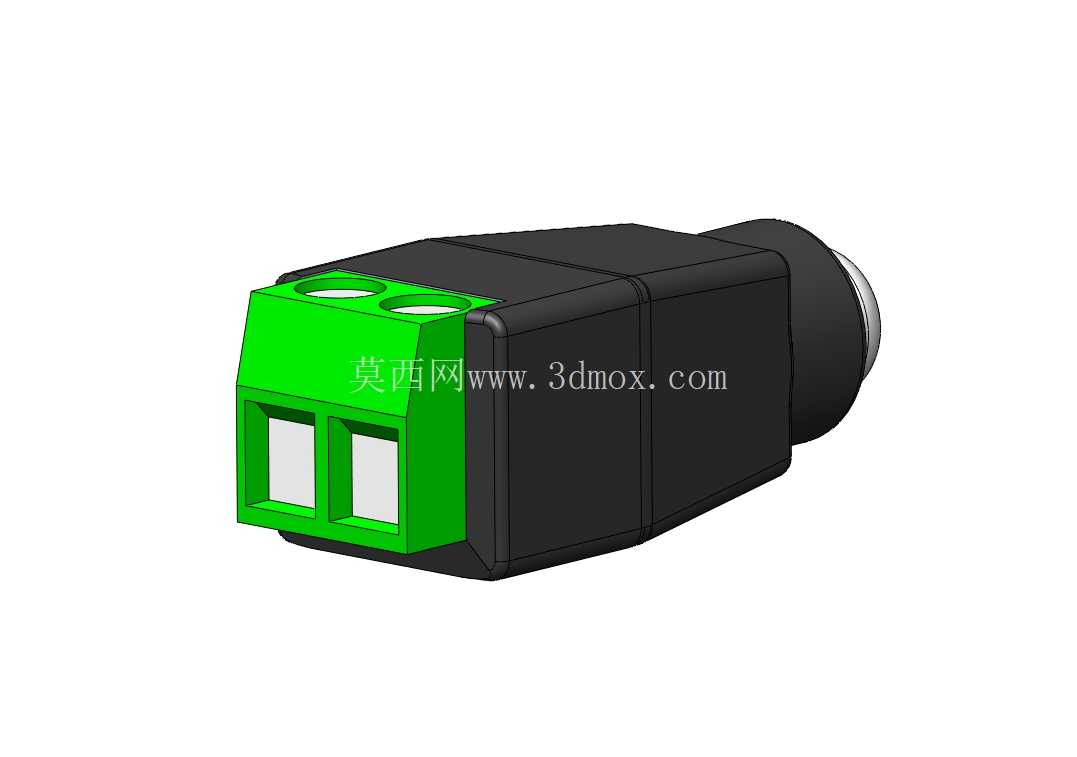

　　这款12V直流母头连接器，主要面向低压直流供电场景的终端接驳需求，常见于小型通讯终端、便携检测设备、桌面式小型工控模块、车载外接供电附件这类需要频繁插拔直流供电的设备端，作为设备侧的电源输入接口使用，和配套公头对插后即可实现12V直流回路的导通，为后端负载提供稳定的电力传输通路。从结构设计逻辑来看，整体采用分体式装配思路，尾部的绿色端盖预留两个圆形安装孔，是用于设备面板安装的固定位，安装时可通过M3规格的螺丝从端盖侧穿入，将整个连接器固定在设备壳体的开孔位置，安装孔的中心距适配常规小型直流接口的面板开孔尺寸，不会和周边其他接口、结构件产生干涉，端盖和主体外壳之间采用卡扣加定位筋的配合方式，装配后无明显晃动，能避免内部接线端子受外力拉扯出现松脱。

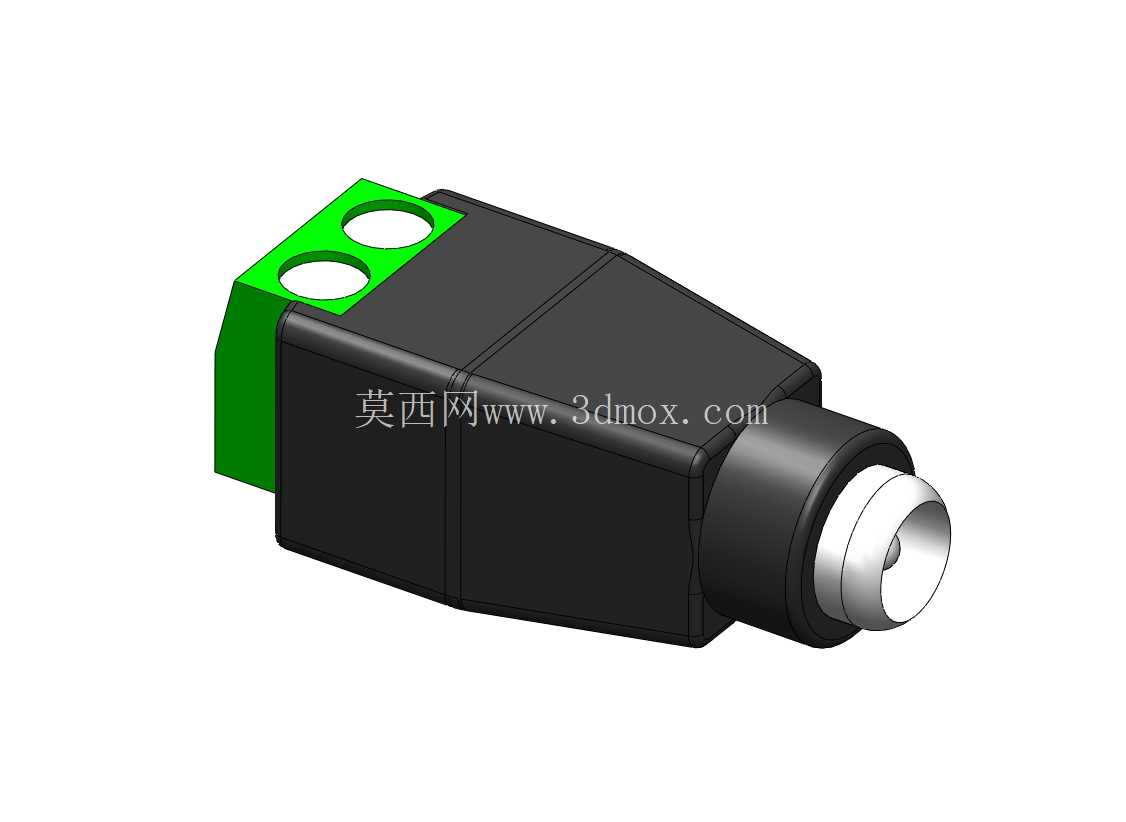

　　主体外壳做了两段式的阶梯造型，靠近插接口的位置做了收窄处理，一方面是适配公头插入时的导向需求，公头插入时可以顺着收窄的锥面顺利对准插孔，减少盲插时的对位难度，另一方面阶梯结构可以在外壳内部形成限位台阶，固定内部的金属导电端子，防止端子在多次插拔后出现轴向窜动，影响接触可靠性。前端的金属插套部分做了分层设计，外层是接地屏蔽层，和设备壳体连通后可以减少外部电磁干扰对供电回路的影响，内层是两个导电接触弹片，分别对应12V正极和回路负极，弹片采用弧形收口结构，公头插针插入后会被弹片从四周抱紧，接触电阻可以控制在很低的水平，大电流通过时不会出现局部发热的问题，适配的持续载流量可以满足常规小型通讯设备的供电需求，不会因为载流不足出现压降过大的情况。外壳主体选用黑色绝缘工程塑料，具备一定的阻燃等级，意外出现短路打火时不会快速引燃壳体，材料的抗弯折性能也能满足日常使用中的磕碰、拉扯需求，不会因为轻微外力就出现壳体开裂。尾部的绿色端盖除了安装固定的作用，还预留了线缆穿入的让位空间，内部接线完成后可以在端盖位置做线尾的应力释放处理，比如打胶固定或者加装线卡，避免线缆被外力拉扯时直接将力传递到焊接端子上，造成焊点脱落。

　　在实际选型使用时，需要注意安装边界的尺寸预留，连接器整体轴向长度较短，不会在设备内部占用过多的纵深空间，适合内部结构紧凑的小型通讯设备使用，面板开孔只需要匹配前端插套的外径即可，端盖的两个安装孔可以根据实际面板厚度选择合适长度的固定螺丝，不需要额外做沉头处理，安装操作十分便捷。从接触可靠性的角度考虑，内部的金属端子采用铜基镀镍处理，抗氧化能力强，长期使用不会因为表面氧化出现接触不良的问题，插拔寿命可以满足日常使用的频次需求，不需要频繁更换接口。

　　在结构建模过程中，各个配合面都预留了合理的装配公差，外壳和端盖的卡扣配合间隙控制在合理范围，既不会因为间隙过大出现装配松动，也不会因为间隙过小导致装配难度提升，金属插套和外壳的配合采用过盈压装的方式，压装后插套不会出现转动或者轴向移位，保证公头插拔时的同轴度，避免插针偏斜造成的接触不良。另外，外壳表面做了细微的磨砂纹理处理，既可以提升装配时的握持手感，也能减少表面划痕的产生，长期使用后外观不会出现明显的磨损痕迹。这款连接器的设计没有多余的冗余结构，所有造型特征都服务于功能需求，没有为了外观增加不必要的曲面结构，开模生产时模具结构简单，量产成本较低，适合大批量配套使用，在各类需要12V直流供电输入的通讯类、小型电子类设备上都有很高的适配性，能够替代同规格的常规直流接口，在安装便捷性和接触可靠性上都有不错的表现。
