邦飞利VF系列直角蜗轮蜗杆传动结构

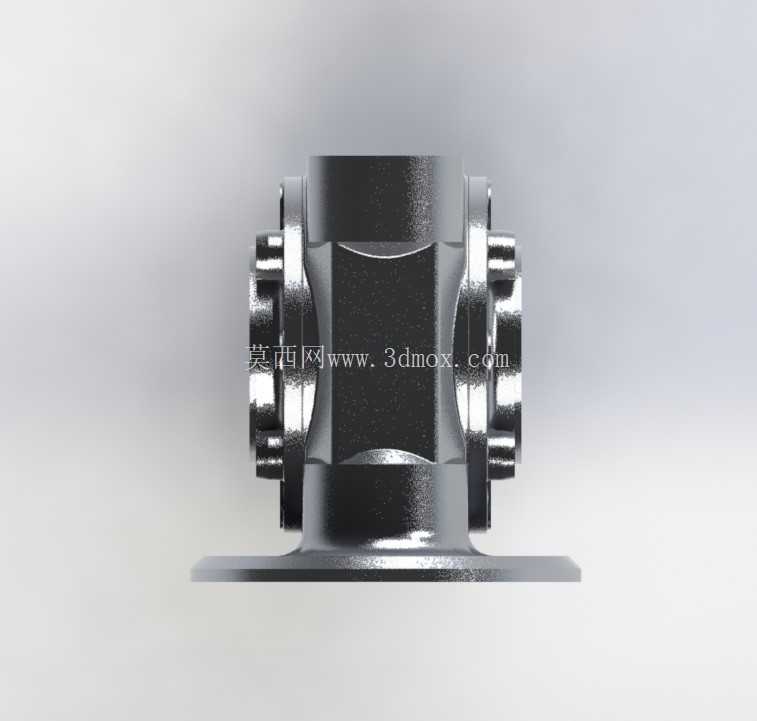

　　在轻工输送、小型自动化专机、食品包装生产线这类对安装空间有严格限制的场景里，直角传动的减速部件一直是结构选型里的高频选项，这类场景往往不需要超大承载冗余，但要求动力输入输出呈90度换向，同时兼顾紧凑的安装体积与稳定的传动效率，邦飞利VF系列的这款直角传动结构，正是针对这类中小负载工况做的定向设计。从结构布局来看，这套传动副采用单级蜗轮蜗杆啮合形式，蜗杆作为输入端直接对接驱动源，蜗轮与输出轴同轴集成，输入轴与输出轴轴线空间垂直相交，能直接把水平方向输入的动力转换为垂直方向输出，省去了额外加装换向锥齿轮组的空间，对于安装面局促、需要把驱动部件贴附在设备侧壁安装的场景来说，这种布局能大幅压缩动力单元的整体外伸尺寸。

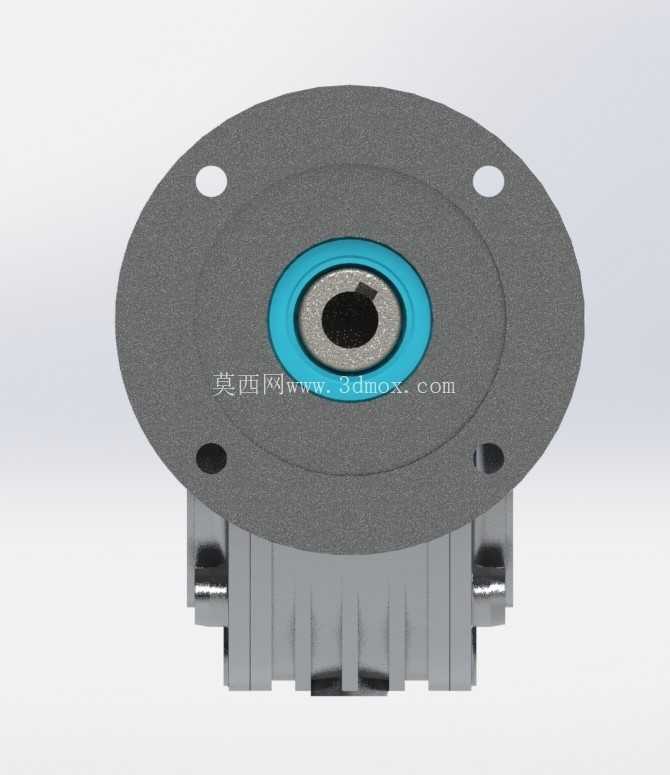

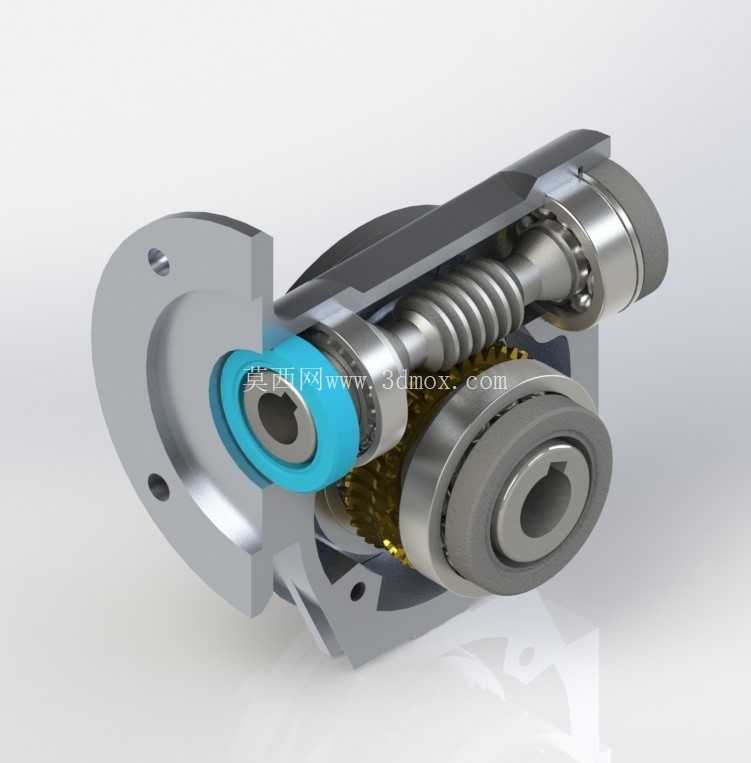

　　设计过程中首先要考虑的是啮合副的润滑与密封边界，蜗杆轴两端采用深沟球轴承做径向支撑，靠近输入端的位置预留了骨架油封的安装槽，能避免箱体内润滑脂在设备长期运行过程中出现渗漏，蜗轮侧的输出轴同样采用双轴承支撑结构，靠近输出端的轴承选型比输入端略大，用来承接输出端带负载时产生的径向倾覆力矩，避免轴系长期受偏载出现磨损间隙。从安装边界来看，输入端采用法兰式安装面，法兰端面上预留了三个均布的安装沉孔，能直接通过螺栓固定在驱动电机的前端法兰上，不需要额外加工过渡连接支架，输出轴采用空心轴带键槽的结构，配套的锁紧卡箍能直接把输出轴抱紧在设备的从动轴上，相比实心轴键连接的形式，这种空心轴安装的形式能进一步缩短轴向安装尺寸，不需要额外预留联轴器的安装空间。在功能特性层面，单级蜗轮蜗杆结构本身具备一定的自锁特性，当输出端带的负载存在反向作用力趋势时，比如倾斜布置的小型输送带、带升降动作的小型工装，这种自锁特性可以避免负载在驱动断电后出现反向滑移，省去了额外加装抱闸或者逆止器的成本，当然设计时也做了啮合侧隙的合理控制，既保证传动过程不会出现卡滞，也不会因为侧隙过大导致传动回程误差超标，满足普通输送、工位回转这类对传动精度要求不是极端严苛的工况需求。

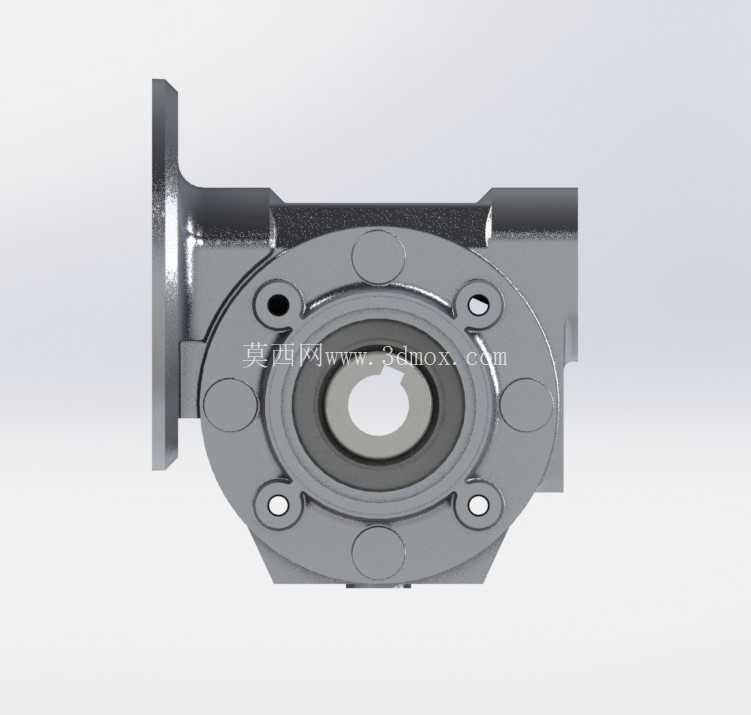

　　结构细节上，箱体采用一体化压铸成型的壳体，壳体的壁厚根据不同位置的受力做了差异化设计，轴承安装位的壳体局部做了加厚处理，避免压装轴承时出现壳体变形，啮合腔的位置预留了足够的储油空间，润滑脂可以在蜗轮转动过程中被带到啮合接触面，形成持续的油膜降低磨损，同时壳体上还预留了注油孔的位置，方便长期运行后补充润滑脂，不需要完全拆解箱体。在实际选型适配时，需要重点核对输入轴与输出轴的轴径尺寸、法兰安装面的止口直径，避免出现安装干涉，这款结构的输出轴中心到安装法兰端面的距离做了严格控制，能适配多数标准400W、750W级别的小型驱动电机，不需要做额外的轴系适配加工，对于设备研发阶段的快速选型搭试非常友好。

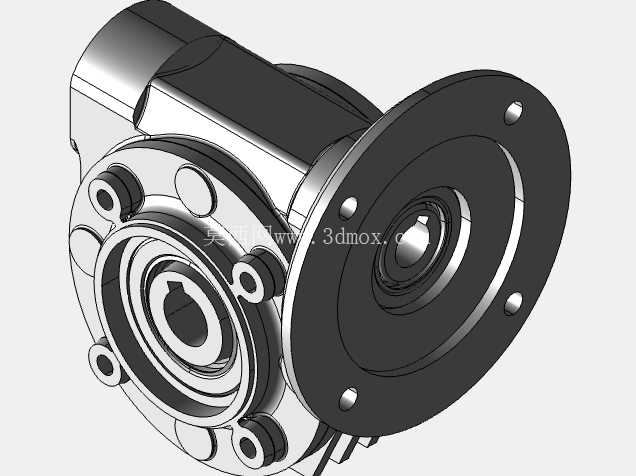

　　另外在三维建模过程中，所有的啮合齿形都按照实际参数做了还原，轴承、油封这类标准件都按照实际选型的尺寸做了装配约束，能直接用来做设备整体的干涉检查、安装空间模拟，也可以导出工程图直接做安装板的开孔定位，不需要再反复核对实物尺寸。这类直角减速结构相比平行轴的减速结构，最大的优势就是换向与减速功能集成在同一个箱体内，不需要额外搭配换向器，在小型自动化设备、智能仓储的小型分拣机构、商用设备的传动单元里，这种结构的应用占比正在逐年提升，尤其是在设备布局紧凑、无法容纳长条形平行轴减速箱的场景下，这种直角布局的传动结构几乎是唯一的选型方向。设计时也充分考虑了不同安装姿态的适配，不管是水平安装、侧壁垂直安装还是倒置安装，箱体的密封结构都能保证润滑脂不会出现渗漏，轴承的润滑通道也不会因为安装姿态变化出现断油情况，能适配不同设备的安装姿态需求。
