DG308-2.54间距插拔式接线端子结构

在低压电气控制、通讯设备内部布线、小型工控板卡接线场景里，这类2.54mm间距的插拔式接线端子是解决零散导线快速对接、后期维护免拆焊的核心连接件，日常做设备布线设计时，这类端子的选型直接影响整机装配效率与后期运维的便捷性，很多刚入行的结构工程师容易忽略端子的安装边界与插拔操作空间，导致后期装配时插接线束困难，甚至出现端子与周边器件干涉的问题。

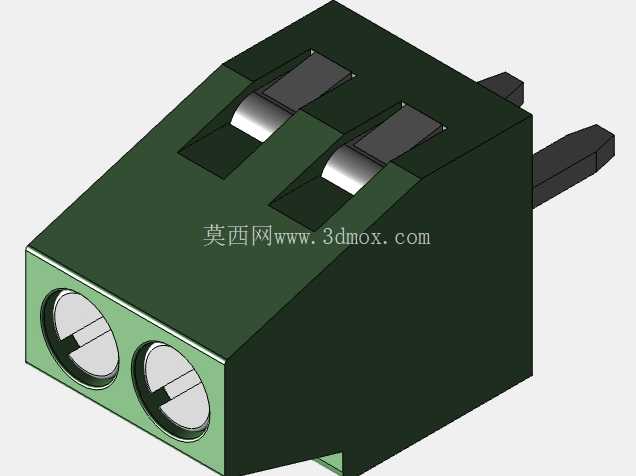

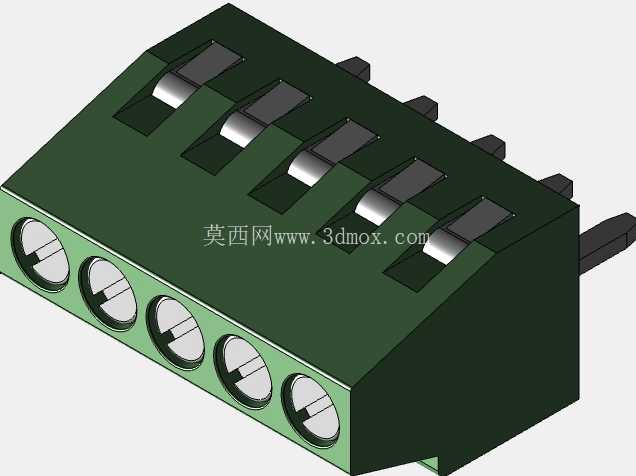

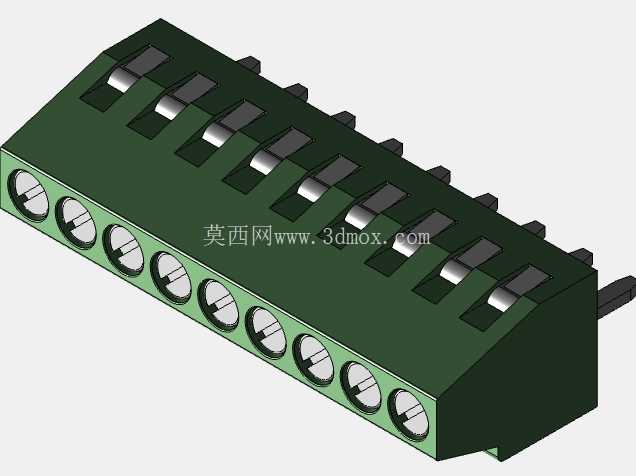

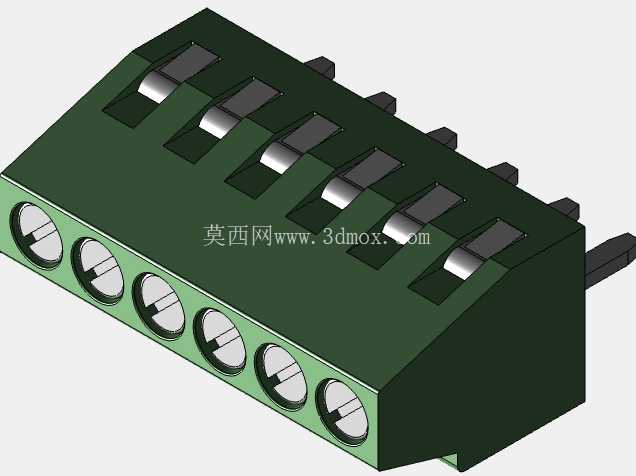

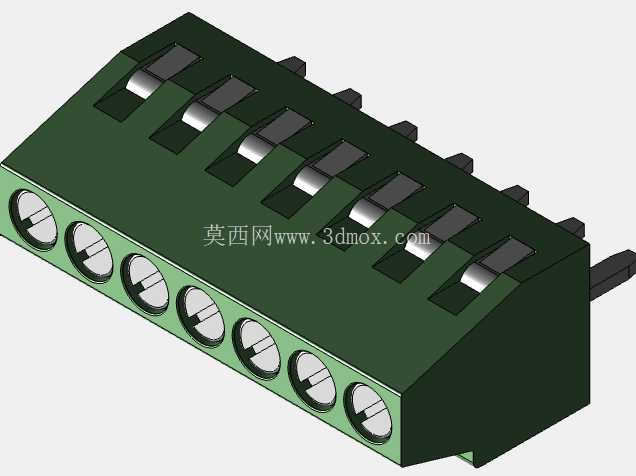

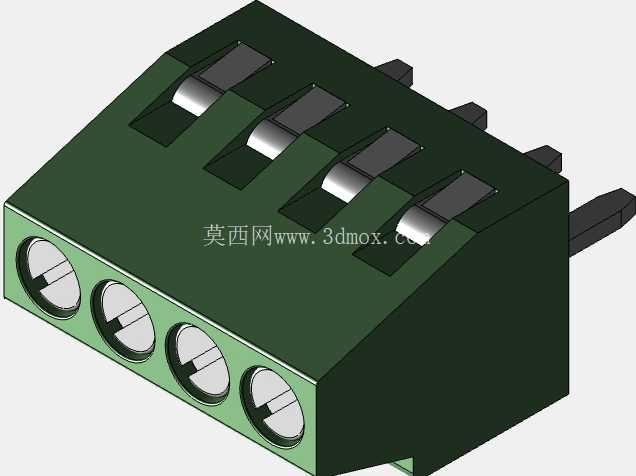

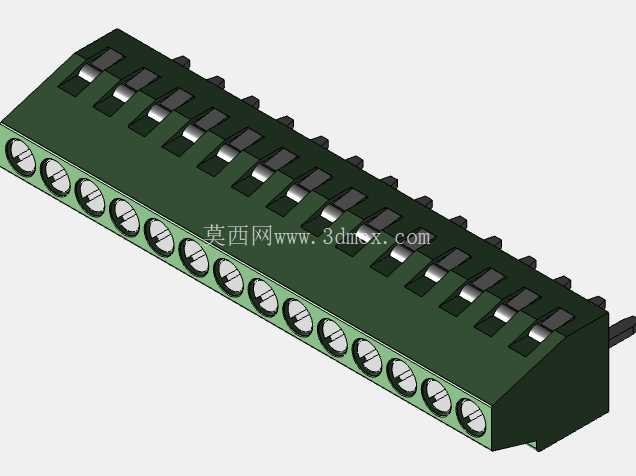

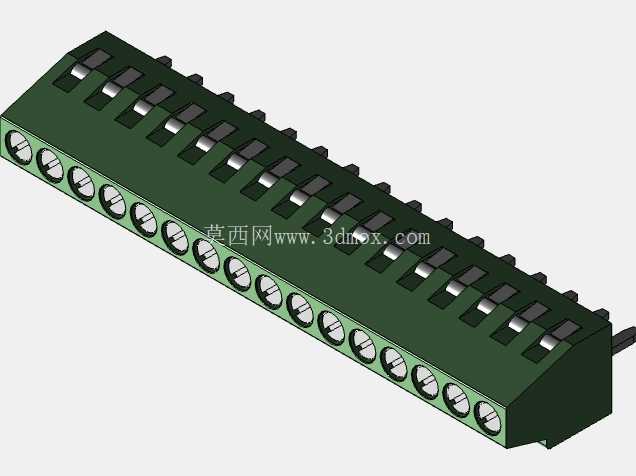

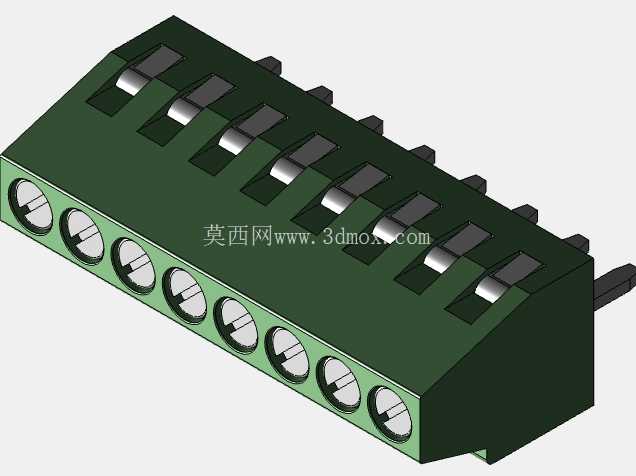

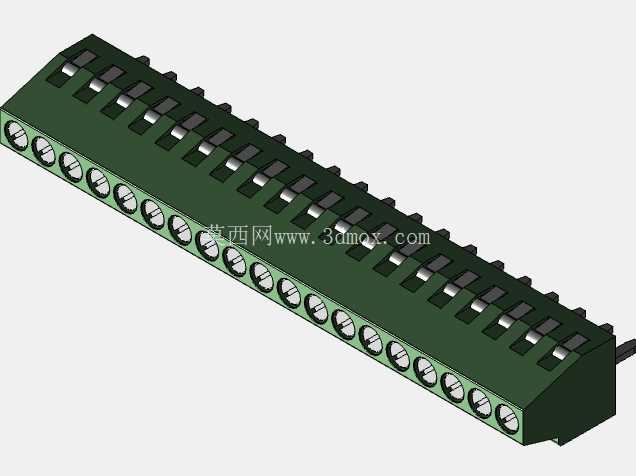

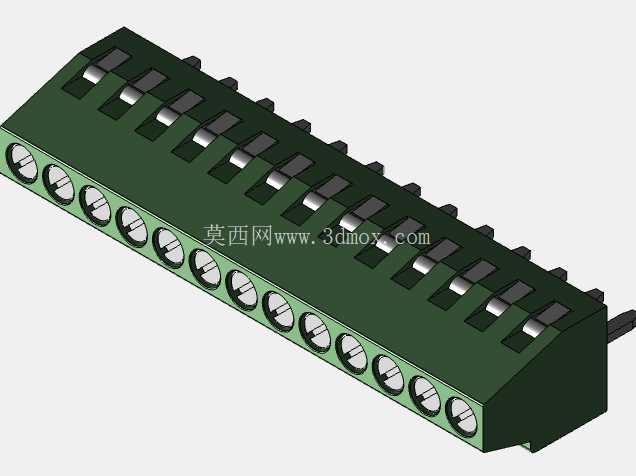

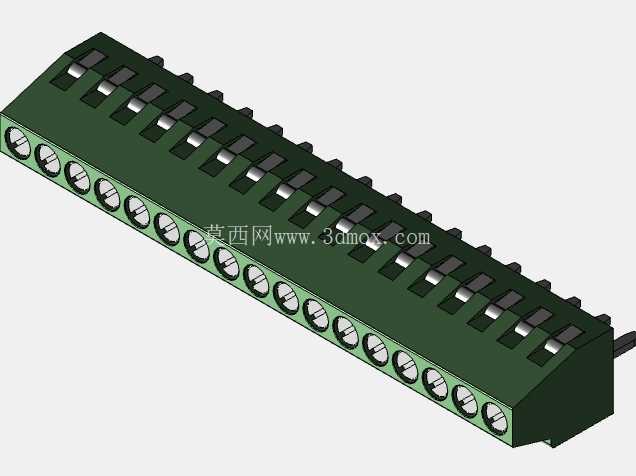

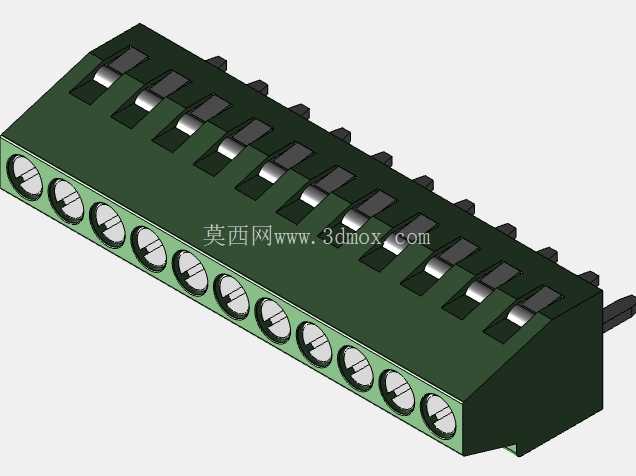

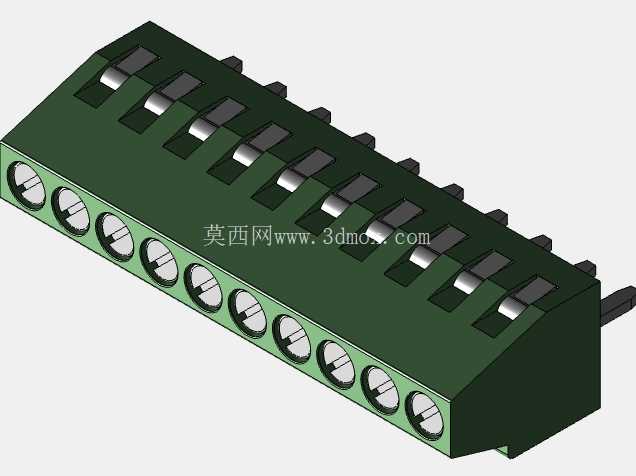

这款端子采用斜顶式压线结构，外壳主体为深绿色阻燃绝缘材质，前端接线面为浅绿色绝缘基座，开设两个圆形导线接入孔，适配22-16AWG的单股或多股铜导线，压线弹片为镀锡铜材质，依靠斜面按压结构实现导线的压紧与释放，不需要额外的压线工具，用一字螺丝刀按压顶部的黑色压块即可打开压线夹，插入导线后松开压块就能完成导线固定，相比传统螺丝压线的端子，这种弹片式结构的接线效率能提升40%以上，同时避免了螺丝滑牙、压线扭矩不一致导致的接触不良问题。

从结构设计逻辑来看，这款端子的插拔端采用标准2.54mm间距插针，和市面上通用的排针座完全兼容，既可以直接焊接在PCB板上作为板端接线座，也可以搭配对应的针座实现线对线的快速对接，端子外壳的导向斜面设计，能让插针对接时自动找正，避免插针歪针、接触错位的问题，外壳两侧的限位凸台，在对接到位后会和针座的卡扣卡合，防止设备运输或震动过程中端子松脱。

做三维建模时需要重点关注几个尺寸边界：首先是端子的总高度，从PCB安装面到端子顶部压块的高度为10.2mm，设计板卡周边结构时需要预留至少12mm的垂直操作空间，保证螺丝刀可以垂直按压压块完成接线；其次是端子前端的接线操作空间，导线接入孔端面到前方结构件的距离需要预留至少15mm，方便导线插入与螺丝刀操作；端子的插针伸出长度为3.2mm，焊接时的焊盘尺寸需要按照0.8mm孔径、1.8mm焊盘直径设计，过波峰焊时不会出现连锡、虚焊问题。

实际应用中，这类端子常被用在小型PLC扩展模块、通讯采集终端、智能家居控制板、小型传感器接线盒里，相比焊接导线的方式，采用这种插拔端子的设备，后期现场维护时不需要重新焊线，直接把端子拔下就能更换板卡，大幅降低现场运维的技术门槛，同时弹片压线结构的抗震动性能优于普通螺丝端子，在有轻微震动的设备上使用时，不会因为螺丝松动导致接线脱落。

建模过程中需要还原的细节包括：顶部压块和外壳之间的0.2mm装配间隙，压块按压行程为1.5mm，弹片的弹性变形角度需要和实际产品一致，才能在装配动画里模拟出真实的按压接线效果；前端接线孔的内部倒角为0.3mm，方便导线插入时自动找正，不会出现导线铜丝被绝缘基座刮散的问题；插针的根部做了0.5mm的凸台定位，焊接时可以保证端子和PCB板面贴合平整，不会出现端子歪斜的情况。

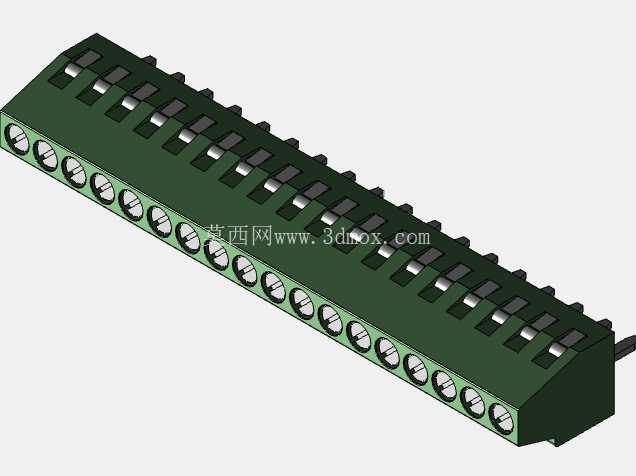

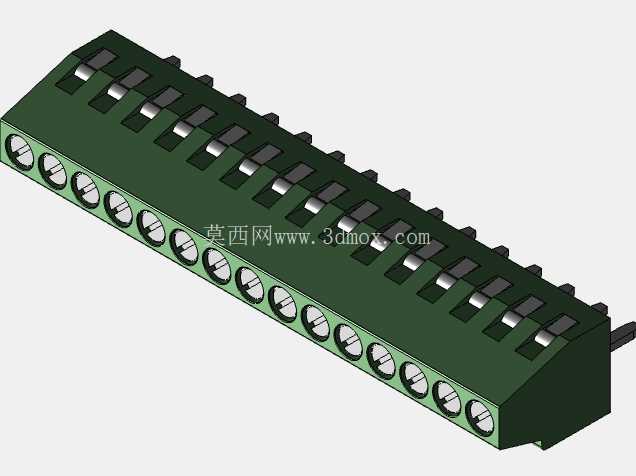

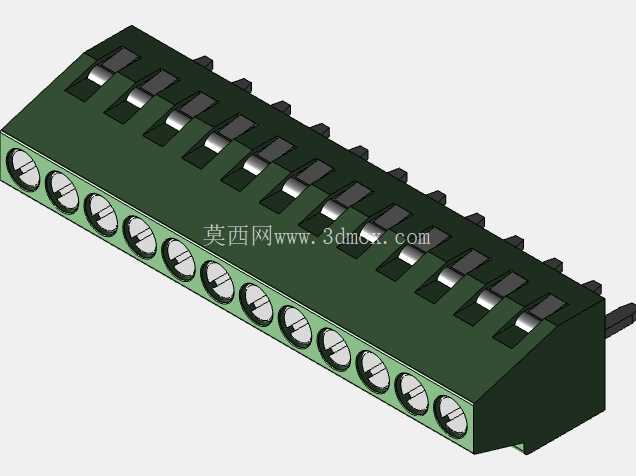

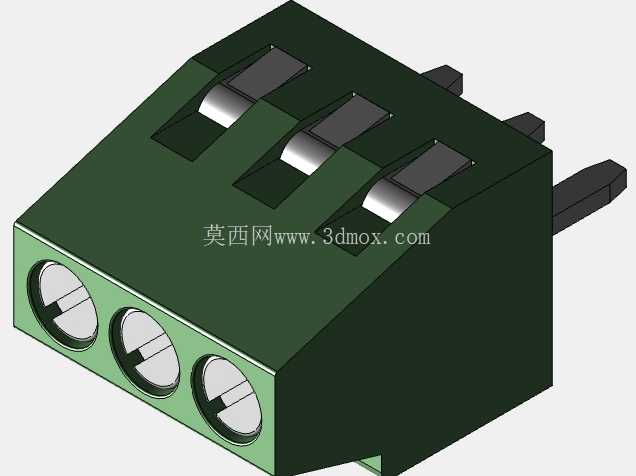

很多工程师选型时容易忽略端子的绝缘耐压参数，这款2.54间距的端子绝缘耐压为AC1000V/1min，额定电流为10A每回路，适配300V以下的低压信号接线与小功率供电接线，不能用在强电动力回路里，同时端子的阻燃等级为UL94-V0，在设备出现短路打火时不会持续燃烧，满足电气设备的安全规范要求。在做整机结构布局时，多位数的同系列端子（2-20针）需要统一安装高度，相邻端子之间不需要额外留间隙，因为外壳侧面是平整直面，可以紧密并排安装，节省PCB板的安装空间。
