紫色款ESP32-S3核心控制开发板结构设计

这款紫色PCB基板的ESP32-S3核心控制板，是面向嵌入式物联网开发场景设计的硬件载体，在智能终端、工业传感节点、小型物联网控制设备中都有广泛的适配空间。从结构设计层面看，整板采用标准的排针引出布局，板载双Type-C接口分别对应下载调试与供电通讯功能，板上集成的复位按键、BOOT按键布局在核心模块侧方，操作时不会与外接排线产生干涉，核心ESP32-S3模组采用LGA封装焊接在PCB中央区域，周边的阻容件、电源管理芯片、ESD防护器件都按照信号流向做了分区排布，电源回路与高频信号回路做了物理分隔，减少信号串扰对射频性能的影响。

从安装边界来看，整板两侧的排针孔位采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也可以通过铜柱固定在设备壳体内部的安装柱上，板边预留的定位孔孔径适配M2规格螺丝，安装时螺丝头不会与板上的贴片元件产生高度干涉，整板厚度控制在1.6mm标准PCB厚度，板上最高元件为核心模组，高度不超过4mm，在紧凑的设备壳体内也能预留足够的装配间隙。双Type-C接口的沉板设计让接口端面与板边齐平，外接数据线时不会出现接口受力偏移的问题，接口周边的加固焊盘提升了反复插拔后的结构可靠性。

在实际功能适配层面，这款控制板可以直接对接各类传感器模组、小型执行器，板载的电源管理电路支持宽电压输入，能够适配常见的5V USB供电以及外部锂电池供电场景，板上的射频天线区域做了净空处理，没有铺设铜皮也没有布置金属元件，保证WiFi与蓝牙信号的传输稳定性。设计过程中充分考虑了原型开发阶段的调试需求，所有IO口都通过排针引出，每个引脚的丝印标注清晰，接线时可以快速对应引脚定义，减少接线错误的概率。板上的LED指示灯布局在板边位置，调试时可以直观观察电源状态与程序运行状态，不需要额外外接指示元件。

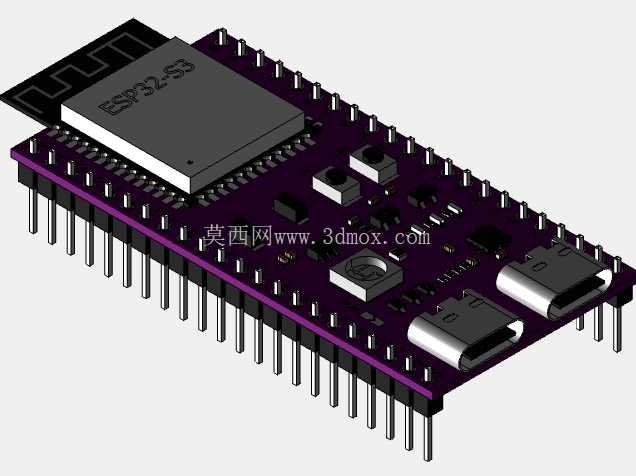

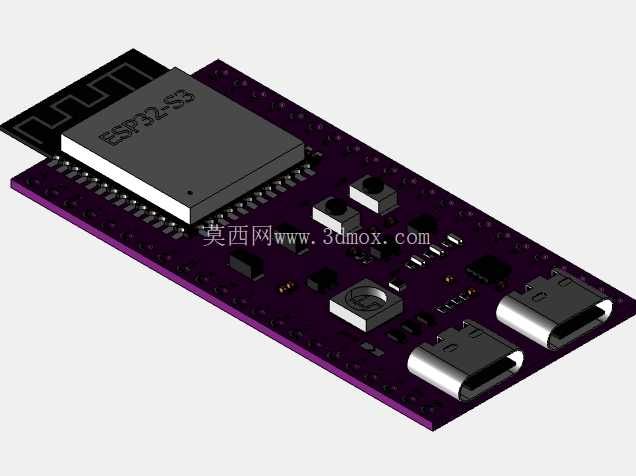

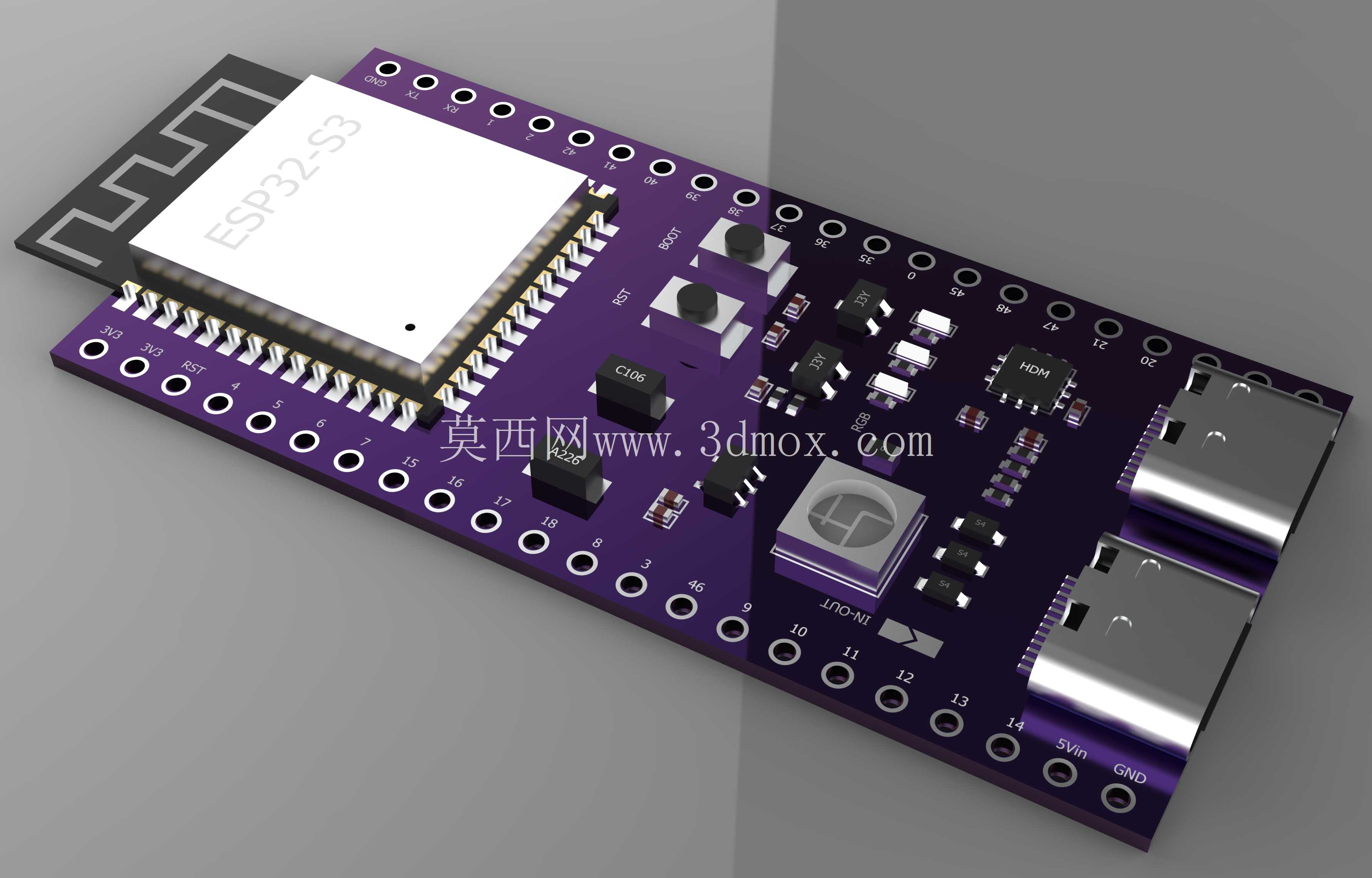

从结构建模的细节来看，模型还原了PCB板的紫色阻焊层质感、核心模组的丝印标识、各个接口的金属结构细节、排针的引脚形态，甚至板上小型阻容元件的排布位置都与实物一一对应，在做设备整体装配仿真时，可以直接导入该模型验证安装间隙，检查接口位置是否与壳体开孔匹配，排针引出方向是否与外接模块的接线方向适配。对于做智能硬件结构设计的工程师来说，这类核心控制板的精准三维模型可以大幅缩短整体设备的设计周期，不需要自行测绘板件尺寸，直接调用就能完成壳体、安装结构的匹配设计，避免因为板件尺寸测绘误差导致的装配干涉问题。在做产品原型验证阶段，也可以通过模型提前模拟接线走向，规划内部线束的固定位置，优化设备内部的空间利用率，尤其是在小型化智能设备的设计中，每一寸空间的利用都需要精准匹配，精准的板件模型是结构设计中不可或缺的参考依据。
