VL53L1X飞行时间传感器配套镜头盖结构

在消费类电子、智能交互终端的测距感知模块设计中，光学传感元件的防护结构往往是容易被忽略却直接影响整机可靠性的细节，这款适配VL53L1X/VL53L1CB飞行时间传感器的镜头盖，就是针对ToF测距模组的光学窗口防护需求开发的配套结构件。从实际落地场景来看，这类结构件广泛应用在搭载近距离测距功能的智能通讯终端、智能家居感应模块、机器人避障前端、工业非接触测距传感单元上，核心作用是在不干扰传感器光信号收发的前提下，为核心感光、发射芯片提供物理防护，隔绝外界粉尘、水汽、装配过程中的剐蹭损伤，同时约束光学路径，减少杂散光对测距精度的干扰。

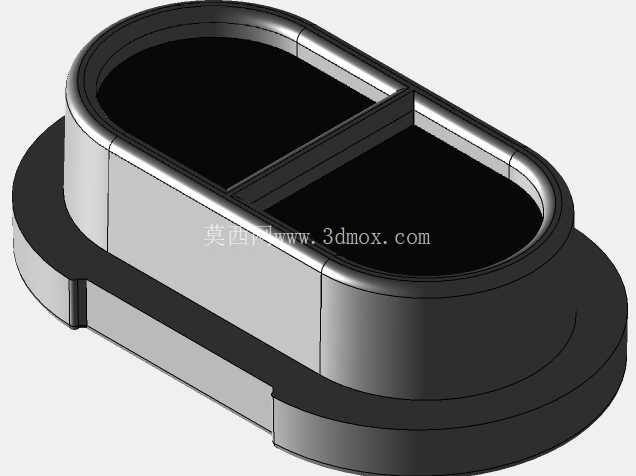

从结构设计思路来看，这款镜头盖采用了腰型跑道式的整体轮廓，刚好匹配双窗口布局的VL53L1X/CB模组——这类ToF传感器本身集成了激光发射端与接收端两个独立光学窗口，中间需要设置隔光筋来避免发射端的光线直接串扰到接收端造成测距偏差，因此镜头盖内部做了一体式的中隔筋设计，将两个光学通道完全物理分隔，从结构根源上降低串光风险。整体采用分层式的安装结构，下部设置了一圈凸起的定位止口，装配时可以直接卡入模组PCB板上预留的安装槽内，不需要额外打胶就能实现初步定位，止口的尺寸公差控制在±0.05mm范围内，既能保证装配时的顺畅推入，又不会出现装配后松垮偏移的问题，避免窗口位置偏移遮挡光轴。上部的边框做了微倒角处理，既可以去除注塑成型后的锐边，避免装配时划伤操作人员或者周边的柔性线路，也能在整机外壳装配时起到导向作用，让传感窗口与外壳开孔精准对位。

从安装边界来看，这款镜头盖的整体外轮廓尺寸完全适配VL53L1X/CB模组的官方推荐安装空间，总高度控制在3.2mm，不会超出消费类电子整机内部预留的传感模组堆叠高度，底部的安装定位边宽度为0.8mm，刚好覆盖PCB板上的焊盘边缘区域，不会干涉周边的阻容元件焊接。光学窗口区域做了下沉式设计，窗口平面比镜头盖上端面低0.3mm，这样的设计可以避免整机装配时外壳内筋直接接触光学窗口表面，防止刮花窗口影响透光率，同时也能在窗口表面沾附少量灰尘时，减少灰尘对有效光通路的遮挡面积。材质选型上适配常规的不透光PC或者ABS注塑工艺，内壁可以根据需求做晒纹或者涂黑处理，进一步吸收内部漫反射光线，减少杂散光影响，外表面可以根据整机外观需求做亮面或者晒纹处理，和整机外壳的质感保持统一。

在实际工程应用中，这类配套防护件的设计往往需要和传感器的光学参数做匹配，窗口的壁厚控制在0.6mm，既保证足够的结构强度，不会在装配或者日常使用中出现凹陷变形，又不会因为壁厚过厚导致光线衰减过大影响测距量程。隔光筋的高度刚好和两个光学元件的顶端齐平，不会遮挡发射与接收的有效视场角，同时完全阻断两个窗口之间的直接光线传递。底部的定位结构还预留了点胶槽，在高可靠性要求的工业场景应用时，可以在点胶槽内填充少量密封胶，实现镜头盖与PCB板之间的密封固定，提升整个传感模组的防尘防水等级，满足户外使用场景的需求。不同于通用型的传感防护盖，这款结构完全针对VL53L1X/CB的模组布局做了定制化设计，不需要额外修改模具就能直接适配原厂的参考设计模组，能够大幅缩短终端产品的开发周期，减少结构工程师在传感防护件上的重复建模工作量，装配后的整体一致性更好，能有效降低量产阶段的装配不良率。
