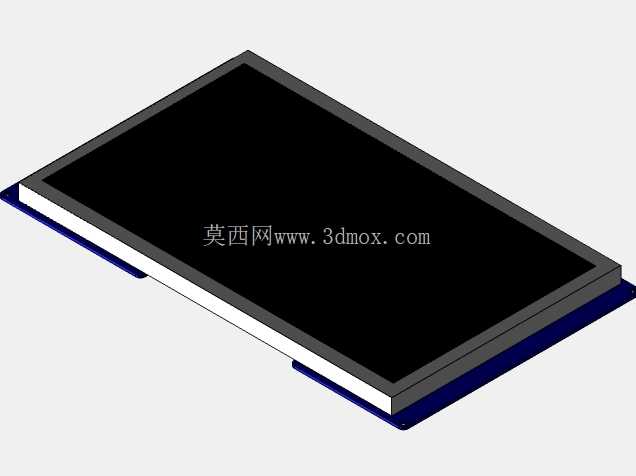

10.1寸串口智能触摸显示模组三维结构

在嵌入式人机交互项目的结构选型阶段，显示触控模组的安装适配往往是决定设备外壳开模、内部布局的核心环节，这款10.1英寸的智能串口显示触控模组，是面向工业控制、小型智能设备、开源硬件二次开发场景的常用交互部件，其三维结构完整还原了模组的装配边界、接口位置与层叠结构，能直接嵌入设备外壳的结构设计流程中，省去反复核对实物尺寸、调整安装位的冗余工作。

从实际工程应用场景来看，这类串口屏常被用在小型工业设备的操作面板、自助终端的交互界面、开源硬件项目的可视化输出端，相比传统的并行接口显示屏，它自带USART串口通讯能力，不需要主控端承担图像渲染的算力压力，只需要通过串口发送指令就能完成界面元素的更新、触摸事件的回传，对算力有限的单片机控制板十分友好，尤其是适配Arduino生态的特性，让很多原型开发阶段的项目能快速搭建交互界面，不需要额外编写复杂的显示驱动代码。

模组的功能特性在结构上有明确的对应体现：正面的IPS TFT显示层覆盖在触摸面板下方，层间的贴合间隙在模型中做了精准还原，能帮助结构工程师计算前面板透明视窗的下沉深度，避免安装后出现视窗遮挡显示区域、或者触摸面板与前面板间隙过大进灰的问题。显示区域的物理尺寸对应1024*600的分辨率，有效显示范围的边界在模型上做了清晰的区分，设计设备面板的视窗开口时，可以直接参照这个边界预留0.3-0.5mm的装配间隙，既不会遮挡显示内容，也能遮盖住模组边缘的非显示黑边。

设计思路上，这款模组采用了板屏一体化的叠层结构，最上层是触摸感应面板，中间是IPS液晶显示层，下方是驱动控制电路板，电路板的边缘预留了安装固定孔位，孔位的坐标、孔径大小在三维模型中都有准确的体现，结构设计时可以直接在设备的内部安装柱上匹配对应的螺孔位置，不需要额外制作转接板。模组的侧方预留了串口接口的伸出空间，设计外壳走线槽时，可以参照模型上接口的高度、深度位置预留走线空间，避免组装时出现线材挤压、接口对位不准的问题。

外形尺寸与安装边界是这类模组三维模型最核心的参考价值，模组整体的长宽尺寸适配10.1英寸屏幕的常规比例，厚度方向包含了背光层、驱动板的总厚度，在做设备内部空间布局时，可以直接将模型导入装配体，核对模组后方是否有足够的空间放置主控板、接线端子，避免出现内部元件干涉的问题。模组的四个边角做了小尺寸的倒角处理，对应的外壳安装槽位也需要匹配对应的倒角尺寸，避免装配时边角卡滞。触摸面板的表面比模组边框高出0.2mm左右，设计前面板的防护玻璃时，可以根据这个高度差调整贴合间隙，保证触摸操作的手感，同时避免防护玻璃压迫触摸层导致误触。

在实际选型建模过程中，很多工程师容易忽略驱动板上元件的突出高度，这款模型完整还原了驱动板上电容、接口元件的突出尺寸，在布局内部元件时，要注意在驱动板后方预留至少2mm的安全间隙，避免元件顶到后方的结构件。另外模组的FPC排线连接位置在模型中也有体现，排线的弯折半径需要预留足够的空间，不能过度弯折导致排线断裂，设计内部走线压条时，要避开排线的弯折区域，防止组装时压伤排线。

对于做设备改型的项目来说，这款模组的安装孔位兼容市面上同尺寸串口屏的常规孔距，如果是旧设备更换显示模组，可以直接导入模型核对安装位的匹配度，不需要重新加工安装柱，能大幅缩短改型的周期。在做防水、防尘结构设计时，还可以参照模组边框的宽度，设计对应的密封胶圈安装槽，胶圈的压缩量可以根据边框的平面度调整，保证前面板的防护等级达到设计要求。
