次世代游戏主机无线交互手柄结构设计

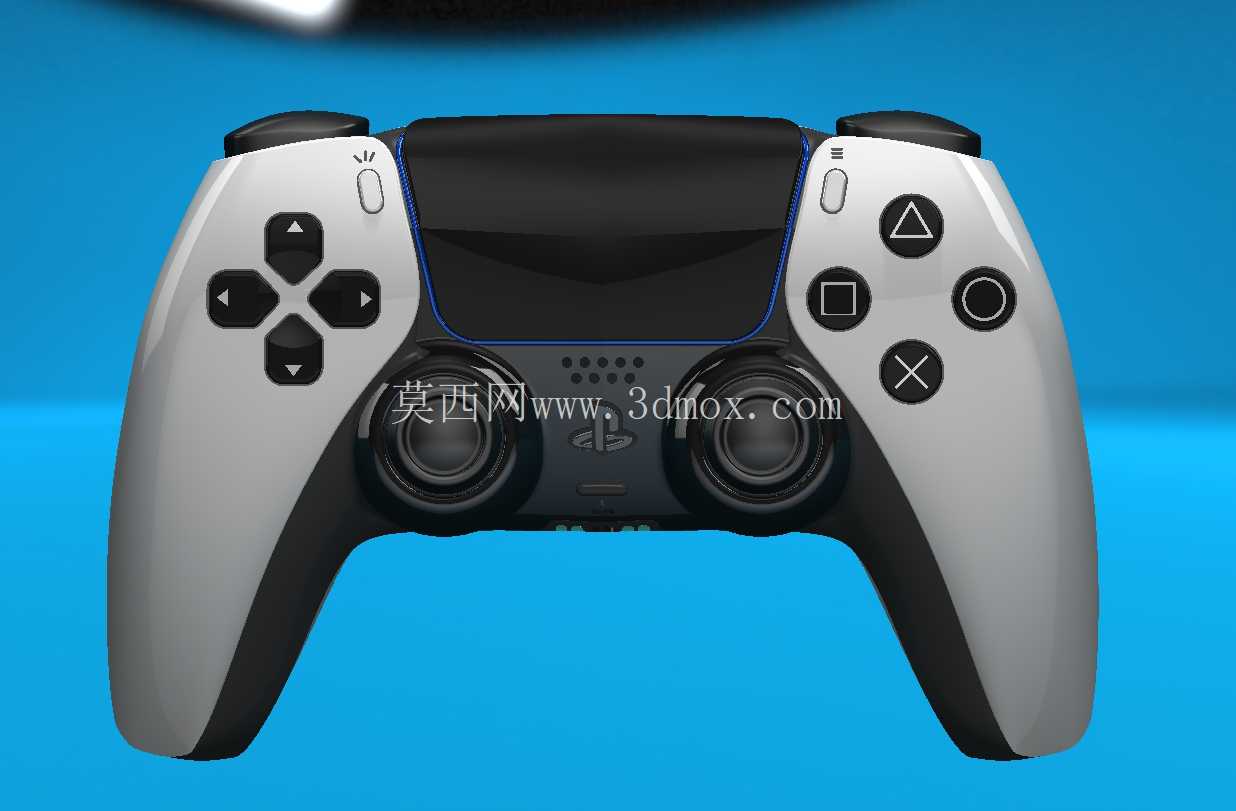

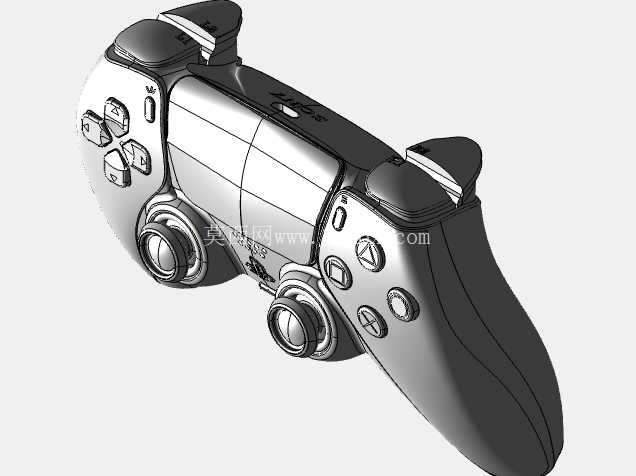

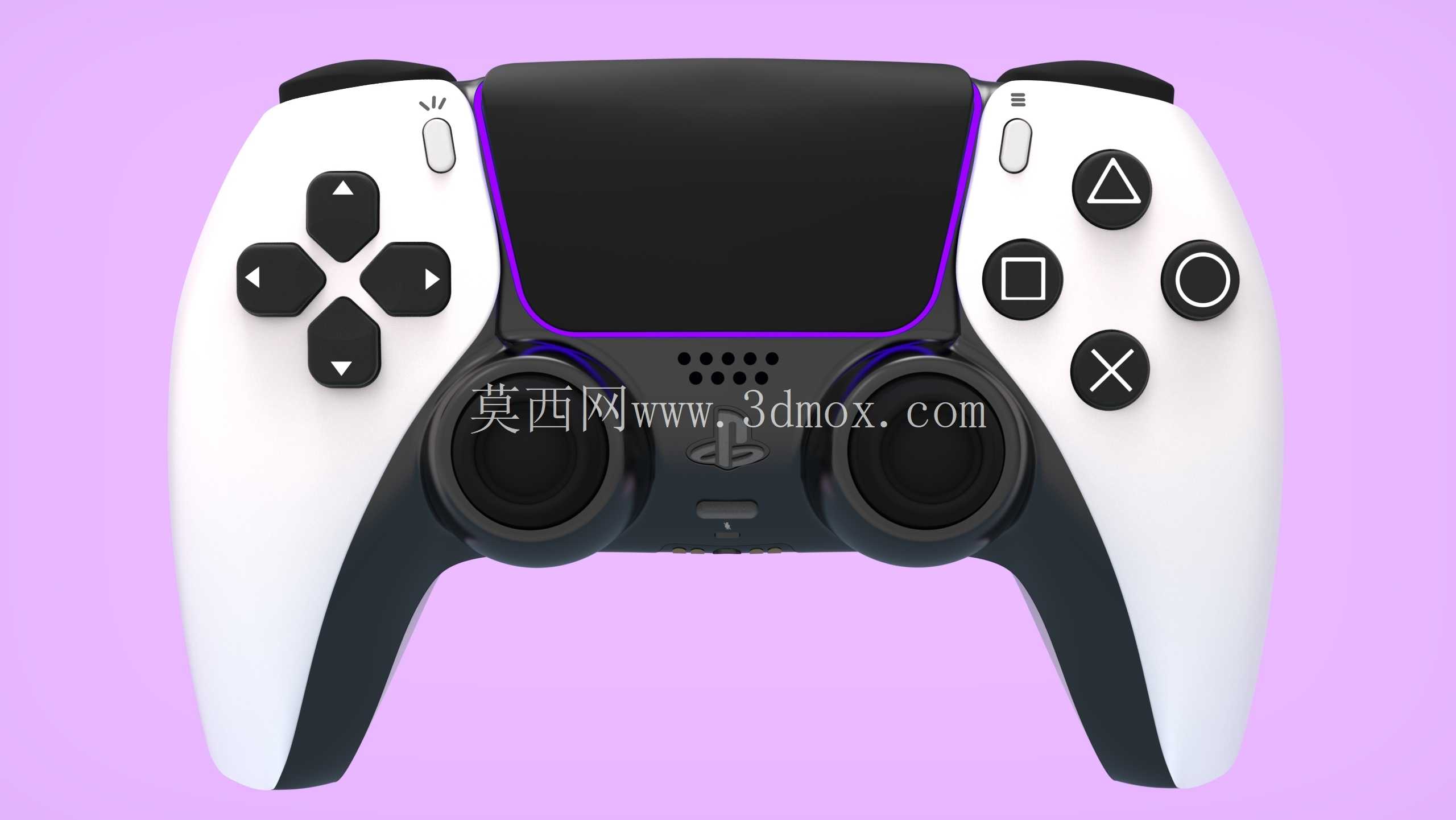

　　从功能布局来看，左侧十字键做了下沉0.8mm的嵌入式设计，按键边缘做了R0.5的圆角过渡，按压行程控制在1.2±0.1mm，触发力度设定在1.8N，既保证格斗类游戏的方向输入精度，也不会因为键程过短导致误触；右侧功能按键采用对称式布局，三角、方块、叉、圆四个按键的中心距为12mm，键帽表面做了内凹0.3mm的弧面，指腹贴合时不会打滑，按键触发的反馈行程和十字键保持一致，保证不同操作区域的手感统一。中间的触控板区域做了2.5D的弧面抬升，边缘做了紫色装饰条的嵌槽，实际结构中这个位置是触控层与中框的装配间隙，装饰条采用过盈0.1mm的卡扣式固定，不需要额外打胶，方便后期维修拆解。作为常年对接消费电子外设结构开发的三维工程师，拿到这款手柄的数模时，最先关注的是握持区的曲面贴合度——日常做手持类设备结构，最容易出问题的就是长时间握持的压感分布，这款手柄的握把内侧做了1.2度的内收倾角，对应成年男性掌宽75-90mm、成年女性掌宽65-80mm的适配区间，握把最窄处直径38mm，最宽处52mm，刚好贴合掌丘与指根的支撑位置，避免了传统直板手柄长时间握持时小指悬空的问题。

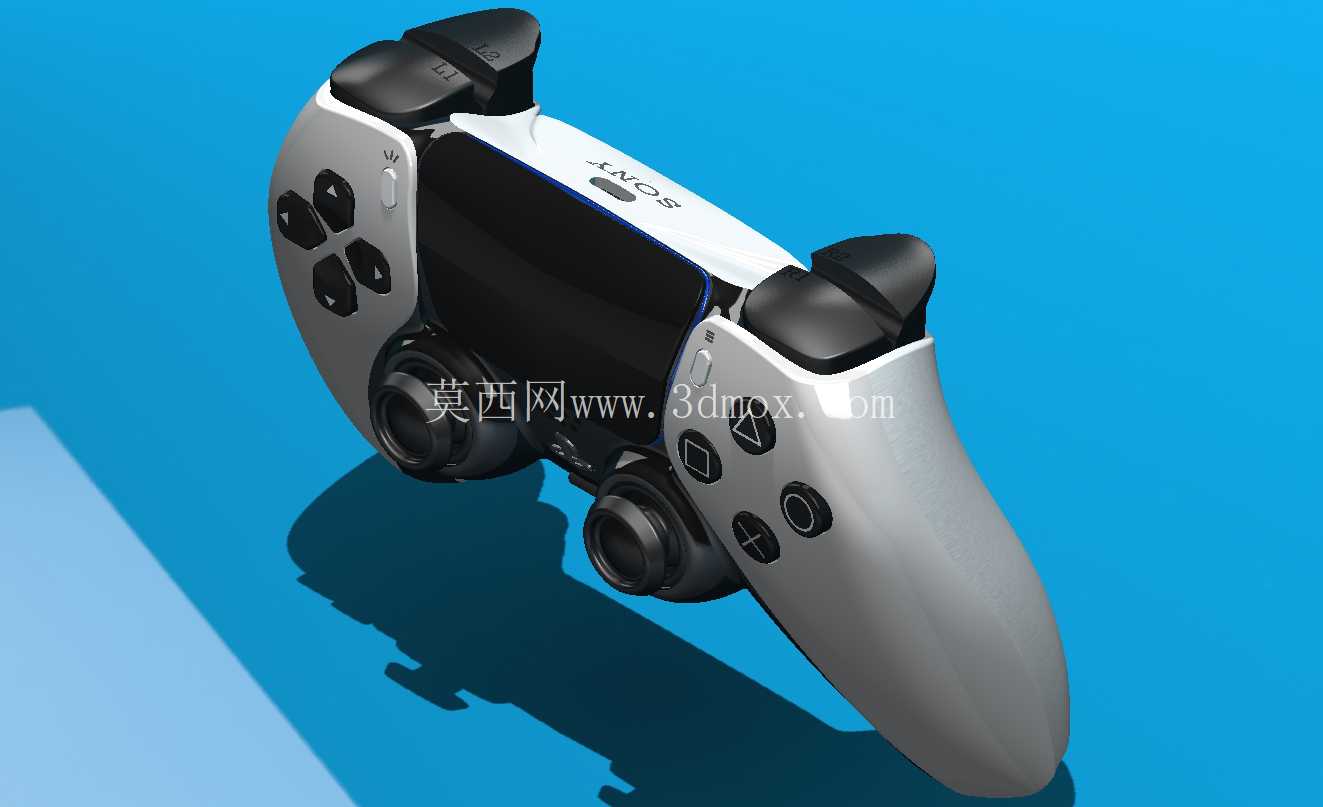

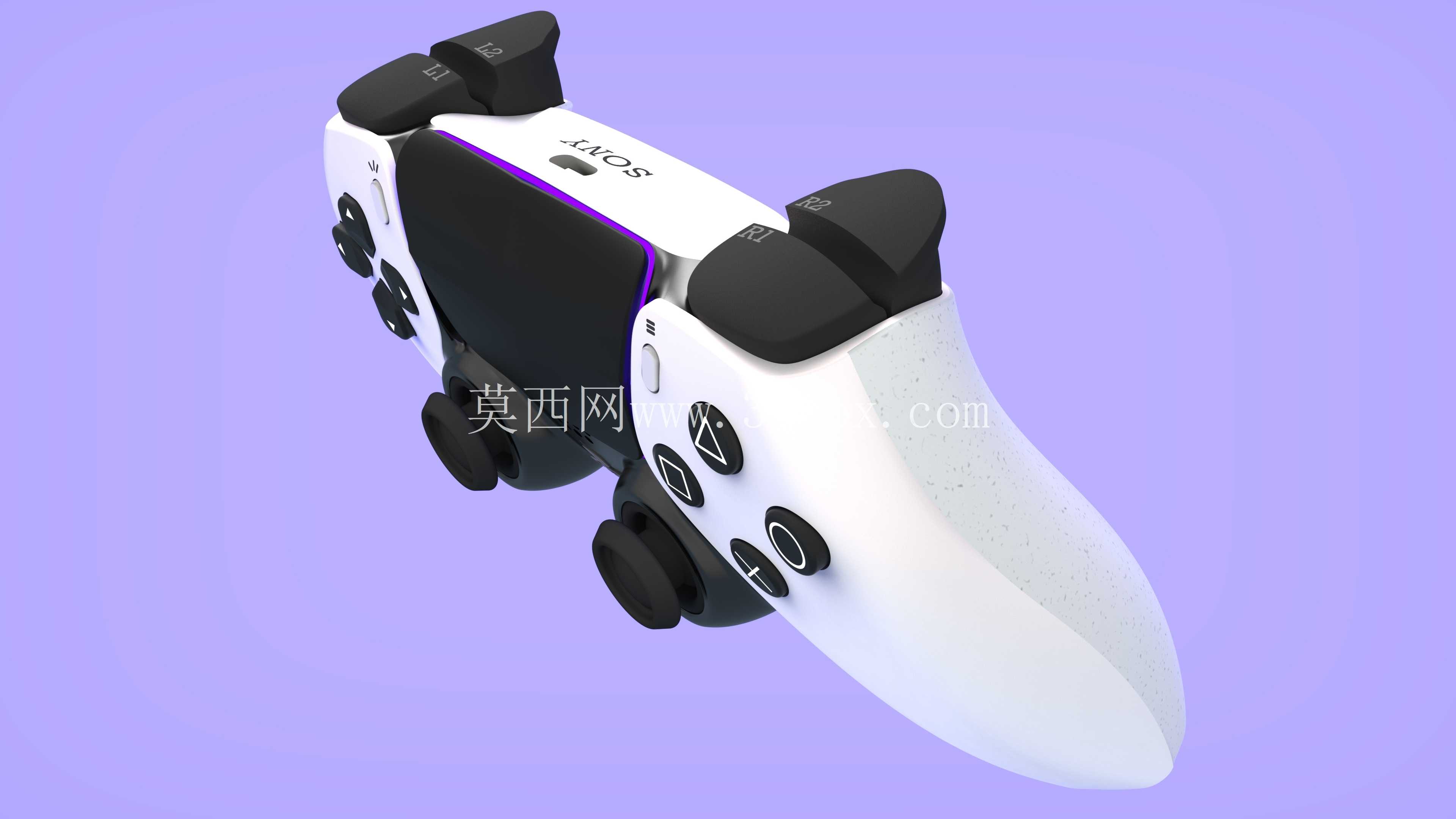

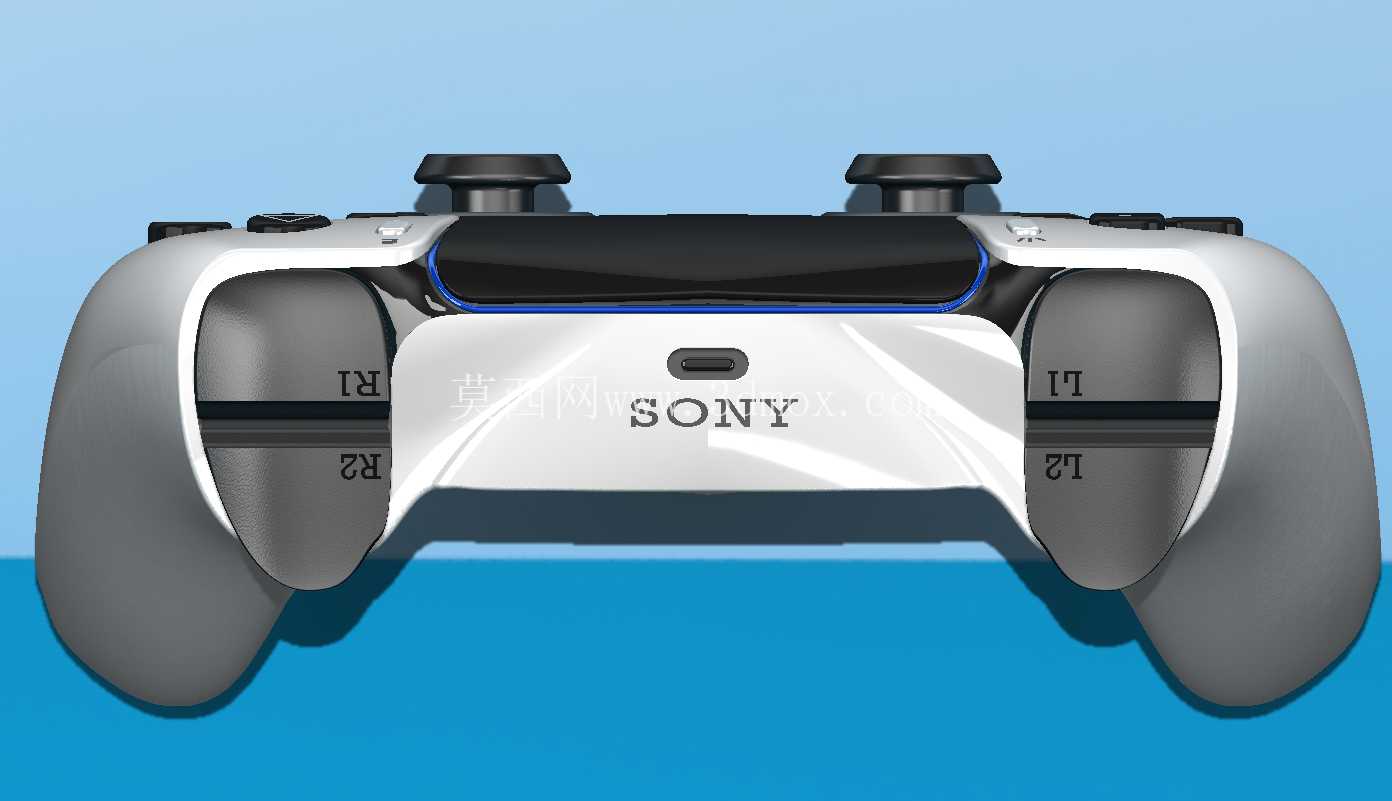

　　握把上方的肩键做了两段式触发结构，L1/R1为轻触按键，行程0.7mm，适配快速点按的操作需求，L2/R2为线性扳机，行程6mm，内置扭簧提供自适应阻尼，能模拟赛车游戏的油门、射击游戏的扳机力度反馈，这部分的结构在数模里预留了霍尔传感器的安装位，安装公差控制在±0.05mm，避免传感器偏移导致的线性度失真。手柄正面的扬声器开孔采用矩阵式排布，单孔直径0.8mm，孔间距1.5mm，开孔区域下方对应扬声器的音腔位置，音腔容积设定在1.2cc，保证中高频音效的输出清晰度，同时开孔处做了0.2mm的防尘网嵌槽，防止日常使用时灰尘进入内部。

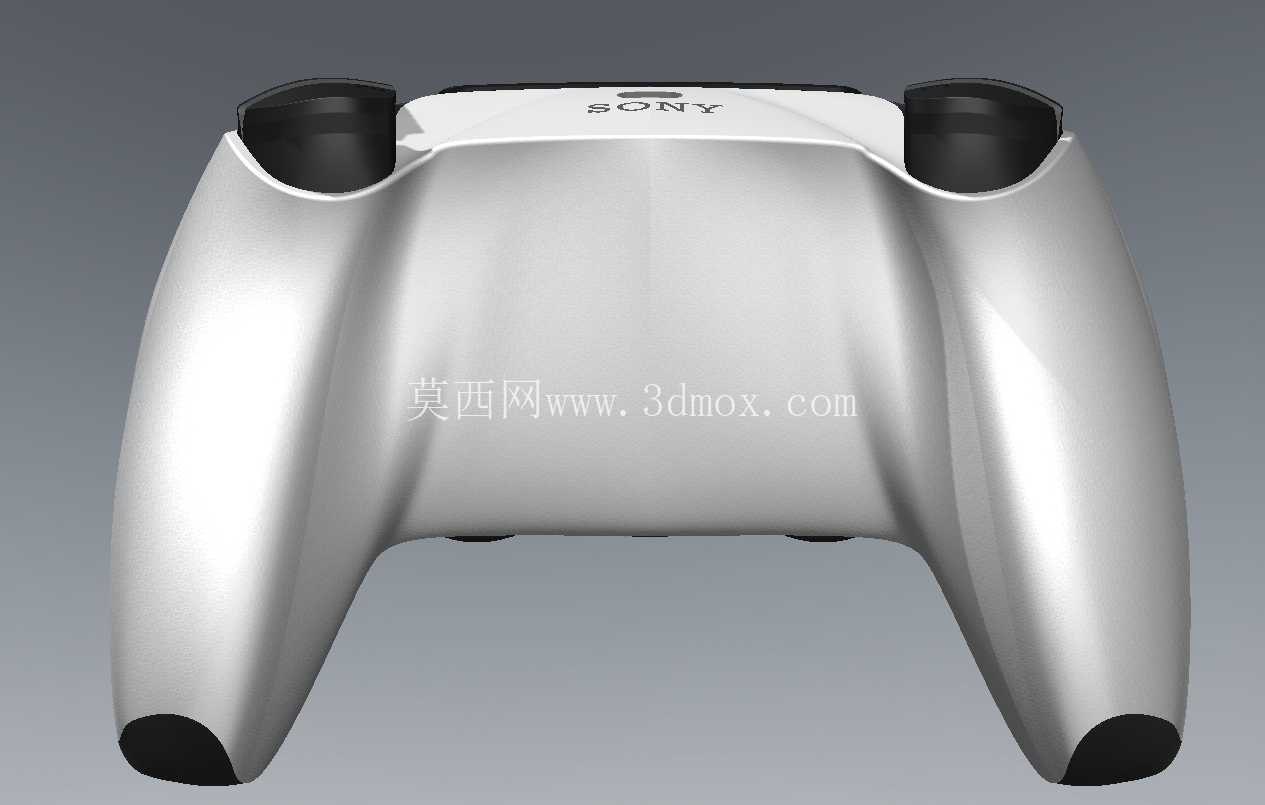

　　从整体装配边界来看，手柄整体宽度160mm，高度106mm，厚度66mm，中框采用PC+ABS的混合材质，前后壳通过周边12颗卡扣加2颗隐藏螺丝固定，螺丝孔位隐藏在握把底部的防滑胶垫下方，既保证外观的整体性，也满足结构强度要求，1.2米跌落测试时，前后壳的开缝量控制在0.2mm以内，不会出现卡扣断裂的问题。手柄的内置电池仓位于握把中间的配重位置，电池容量对应1560mAh的安装尺寸，仓体周边做了0.3mm的筋位限位，防止电池晃动产生异响，同时电池上方预留了无线充电模块的安装空间，支持后续的无线充电改装。

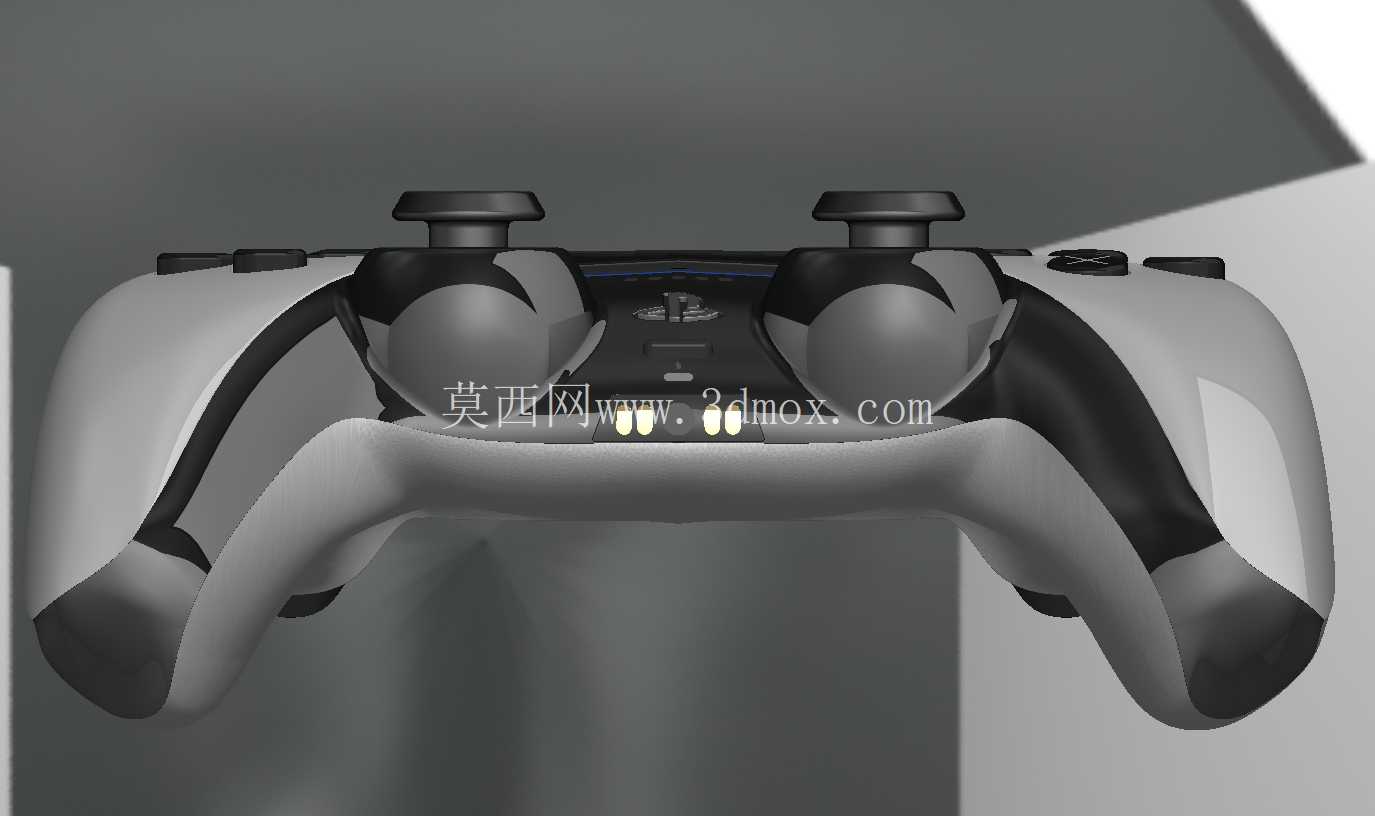

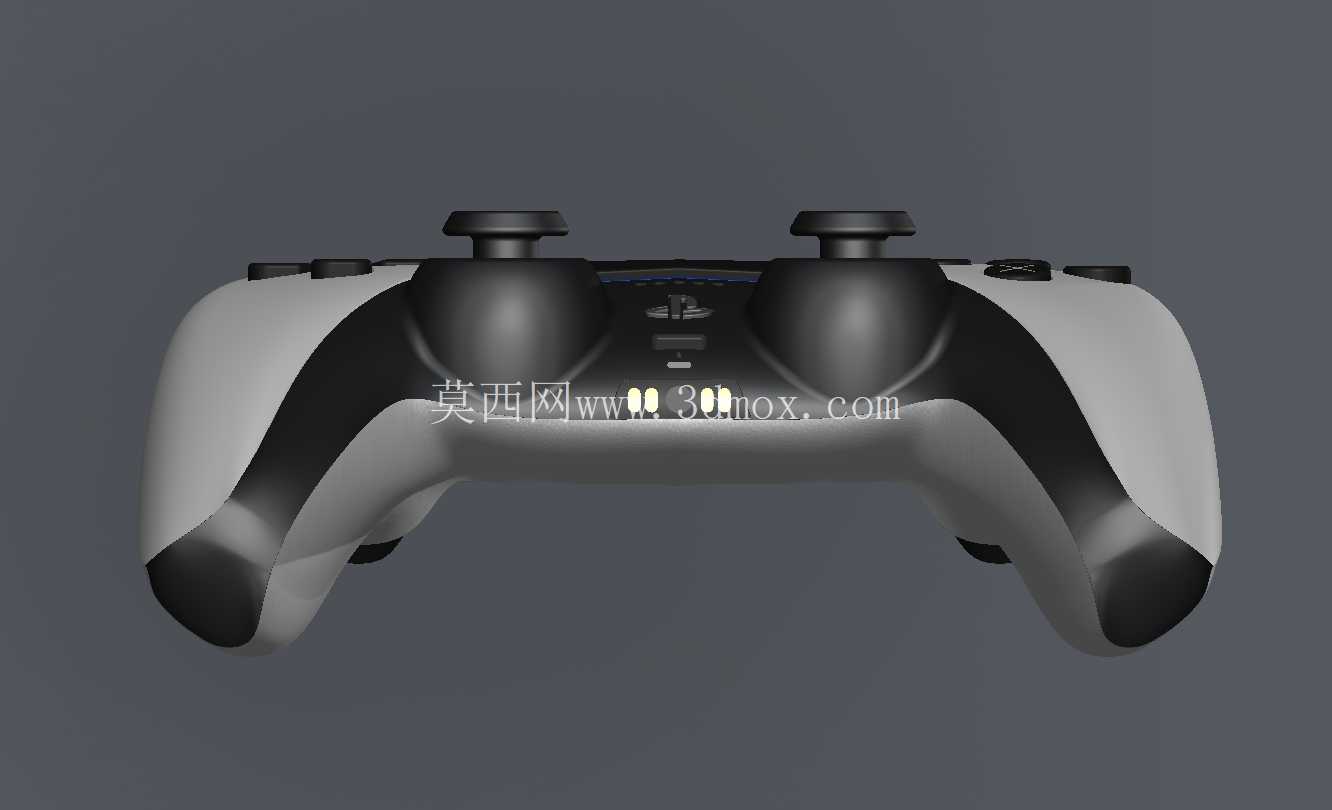

　　摇杆组件采用 Alps 通用摇杆的安装尺寸，摇杆帽高度12mm，帽顶做了防滑纹理，摇杆的倾斜角度最大为18度，死区范围控制在2度以内，保证3A游戏的视角操控精度，摇杆底座周边做了1mm高的挡圈，防止长期使用时摇杆磨损中框表面。从实际应用场景来看，这款手柄除了适配主机游戏场景，也可以通过蓝牙连接PC、移动端设备，结构上预留了蓝牙天线的走线位，天线位于手柄上沿的无金属遮挡区域，信号传输稳定性满足10米范围内的无遮挡使用需求。设计过程中，双色注塑的握把防滑层是重点考量部分，黑色防滑区域采用TPE软胶材质，邵氏硬度60A，和白色PC硬壳的结合采用双色注塑工艺，结合面做了锯齿状的咬合结构，避免长期使用后软胶和硬壳脱胶分离，软胶表面做了细微的晒纹处理，手汗较多时也不会出现打滑的情况。整体的配重设计上，手柄整体重量控制在280g左右，重心位于手柄中心偏下10mm的位置，握持时不会出现头重脚轻的疲劳感，长时间游戏操作时手腕的受力更均匀。
