汽车浮动卡钳通风盘式制动结构

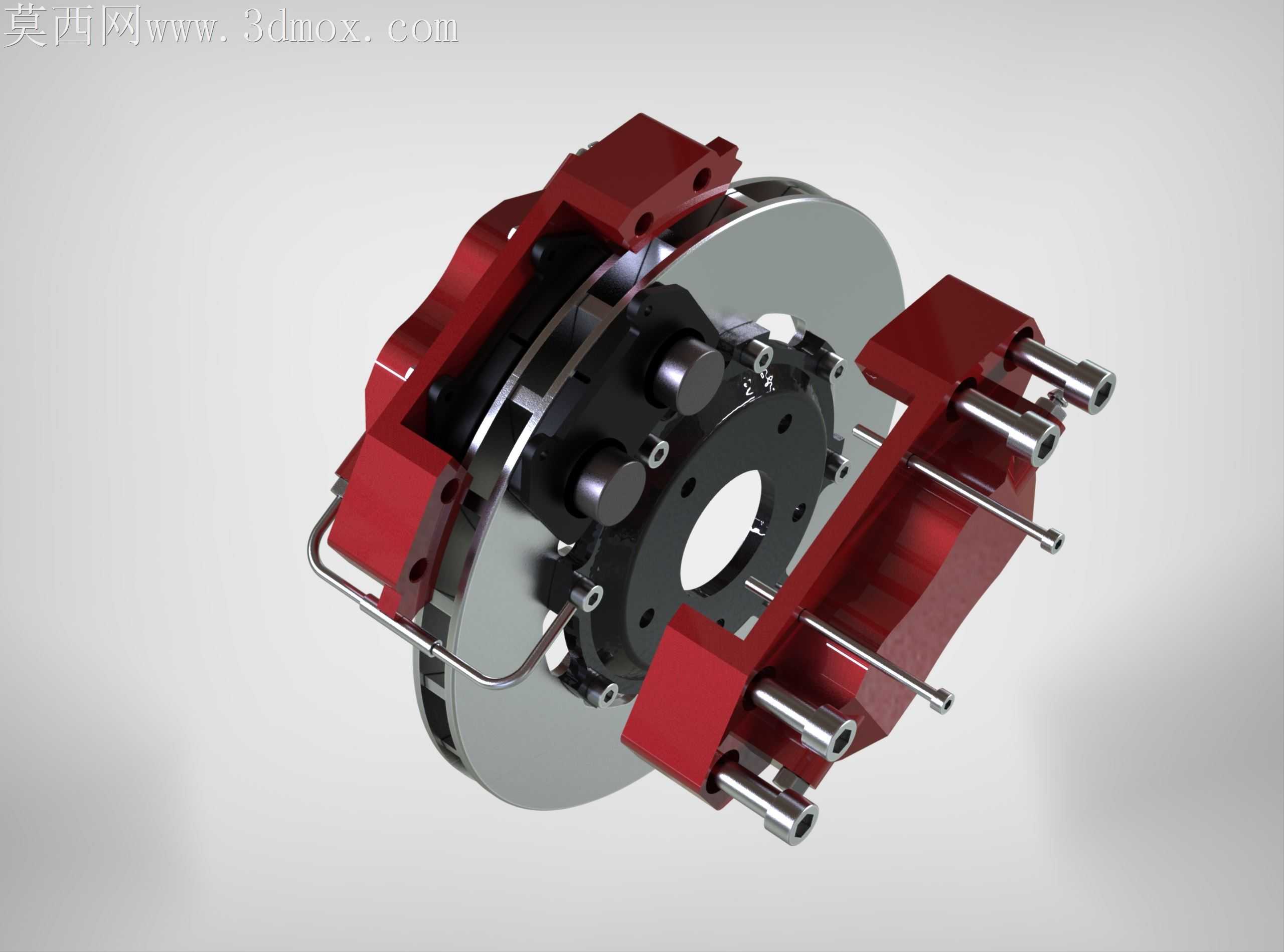

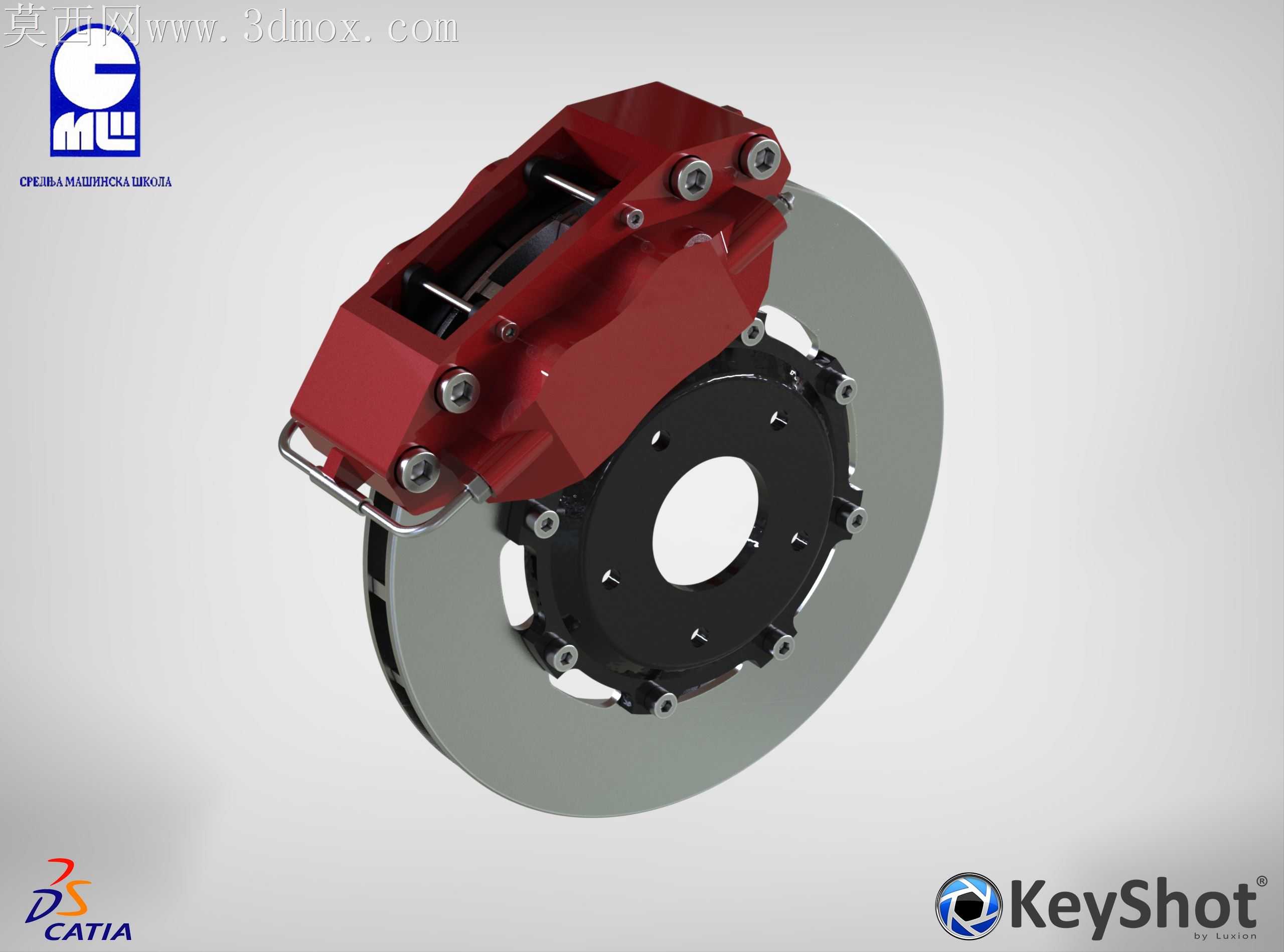

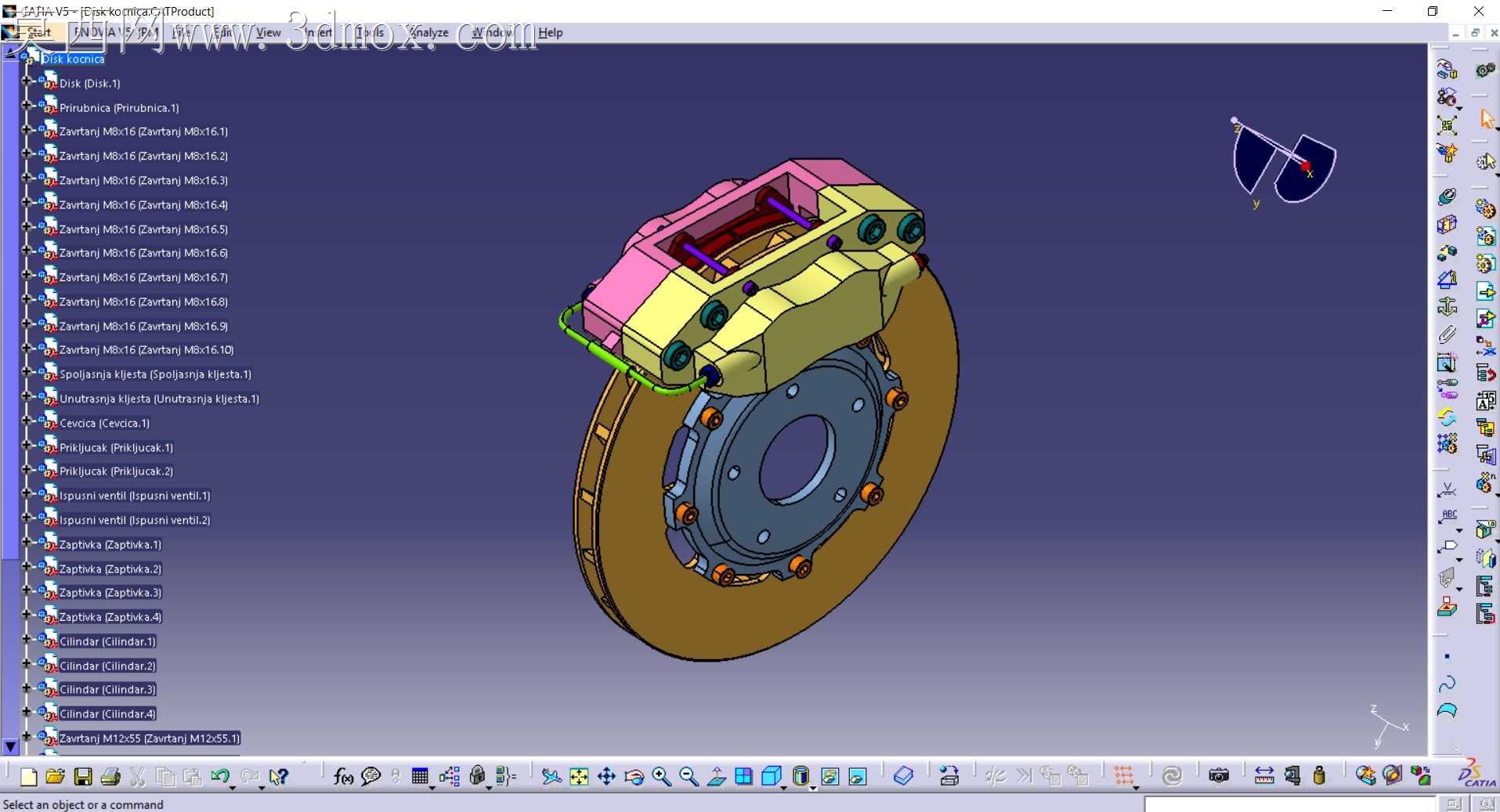

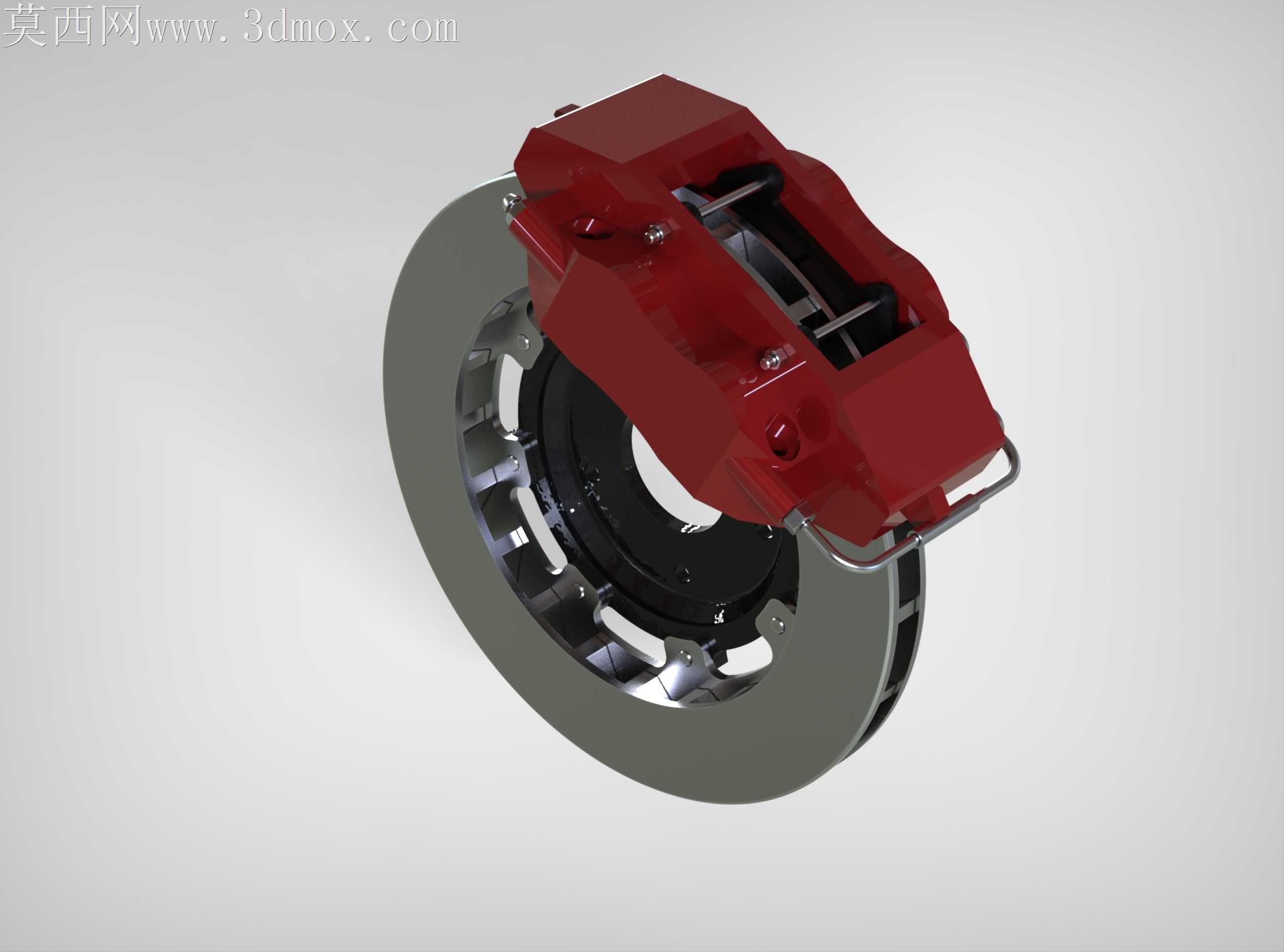

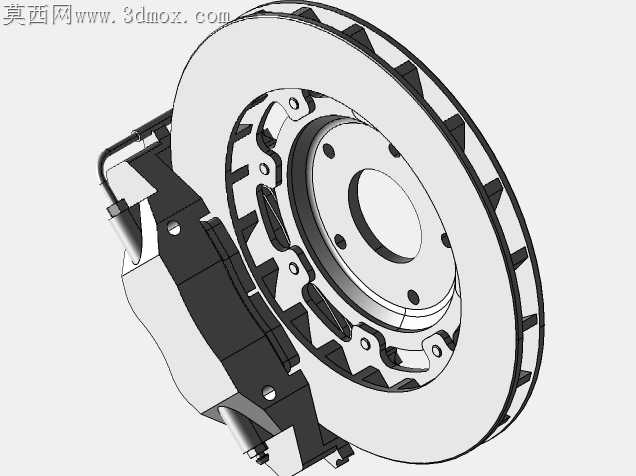

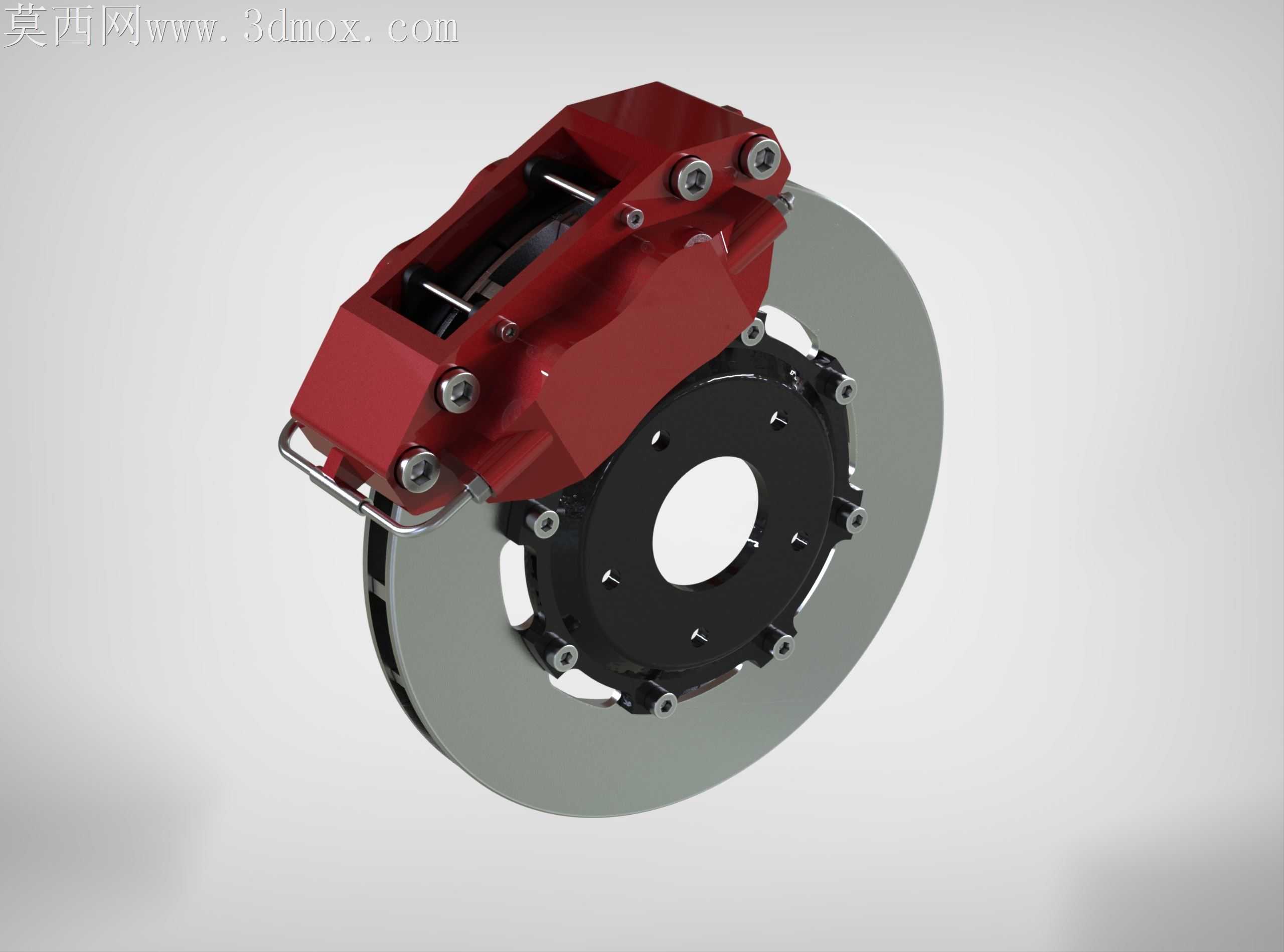

盘式制动器在实车装配中最容易被忽略的隐患，是卡钳浮动销与安装支架的同轴度偏差，一旦公差带超过0.02mm，制动时就会出现拖滞异响，甚至导致刹车片偏磨，这套三维结构在设计时就把浮动销的配合间隙做了分层约束，销孔与衬套的配合选用H7/g6小间隙配合，既保证卡钳能沿销轴向滑动补偿刹车片磨损量，又不会因间隙过大产生横向旷量。刹车盘采用通风式双层结构，两层盘片之间的散热筋不是等距排布，顺着车轮旋转方向做了渐开线倾斜角度，车辆行驶时气流能顺着筋片间隙快速穿过盘芯，带走连续制动产生的摩擦热量，避免高温下出现制动热衰退。卡钳本体的红色涂装不是单纯的外观装饰，对应的是耐高温环氧粉末涂层，能承受制动时卡钳区域近200℃的持续工作温度，不会出现漆面起泡脱落的问题。刹车片背板与摩擦材料的结合面做了燕尾槽嵌合结构，相比平面粘接的结构，能避免高强度制动时摩擦材料受剪切力脱落，卡钳上的放气螺钉位置特意设置在卡钳腔体最高点，装配后排气时能完全排净腔体内的空气，不会因残留空气导致制动踏板发软。制动盘与轮毂的安装止口做了0.015mm的过盈配合定位，五个安装螺栓孔的位置度公差控制在0.1mm以内，避免高速制动时刹车盘出现端面跳动，引发方向盘抖动。卡钳内侧的活塞防尘圈采用了双唇口结构，外侧唇口阻挡泥水灰尘进入活塞腔，内侧唇口刮除活塞表面附着的粉尘，延长活塞密封圈的使用寿命，活塞回位靠密封圈的弹性变形实现，不需要额外加装回位弹簧，减少了卡钳内部的零件数量，降低了故障概率。刹车盘的摩擦面做了不等距划线槽设计，能在制动时刮除刹车片表面的磨屑，避免磨屑夹在盘片之间形成磨粒磨损，同时划线槽还能划破制动时产生的水膜，雨天行驶时能快速恢复制动效能。卡钳安装支架的受力部位做了加厚的加强筋，筋条走向顺着制动力的传递方向排布，不会出现应力集中导致支架断裂的问题，支架与转向节的安装面做了铣平处理，平面度公差控制在0.03mm以内，保证安装后卡钳与刹车盘的端面平行度，避免刹车片出现偏磨。
