3.5毫米音频公头插孔结构设计

在消费电子与专业音频设备的结构设计环节，3.5毫米音频公头插孔是应用覆盖范围极广的互连部件，从手持通讯终端、便携音频播放设备，到台式音频放大设备、车载影音系统、工业测控的音频信号传输端口，都能见到这类接插件的身影。不同于板载贴片式的音频母座，这款公头插孔的结构设计，核心围绕公端插合的可靠接触、插拔寿命、信号屏蔽效能三个核心指标展开，建模过程中需要严格匹配通用3.5毫米音频接口的插合公差，避免出现插接过松导致接触不良、插接过紧造成插拔力超标甚至母座损坏的问题。

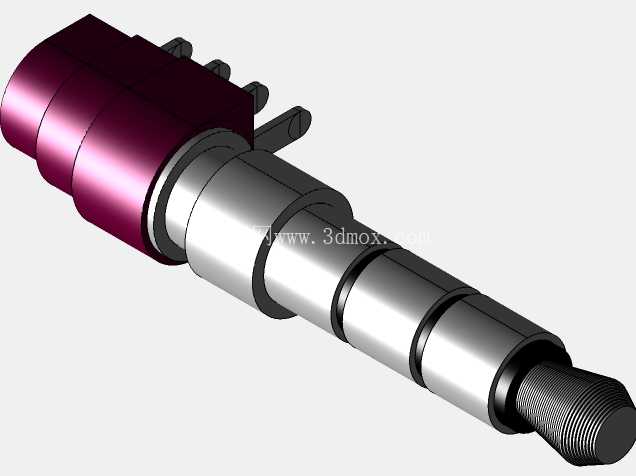

从结构分层来看，这款公头插孔的接触段采用多段阶梯式轴体设计，每一段金属接触环对应独立的信号传输通道，分别负责左声道、右声道、麦克风信号以及公共接地的传输，环与环之间设置绝缘隔层，建模时需要严格控制隔层的厚度与同轴度，避免不同信号通道之间出现串扰，影响音频传输的信噪比。插合端的最前段做了圆角导向处理，能够在插入母座时自动导正位置，减少插合过程中的卡滞感，即使在盲插场景下也能顺利对位。尾部的引脚采用弯插式设计，适配PCB板的卧式安装需求，引脚的间距、伸出长度都按照常规波峰焊的工艺要求设定，能够直接匹配标准厚度的印制电路板安装孔位，不需要额外做引脚修整。

安装边界方面，这款公头插孔的主体外径控制在6毫米以内，尾部安装引脚的横向跨度不超过10毫米，安装后突出PCB板的高度不足15毫米，能够适配各类超薄型便携设备的内部堆叠空间，不会因为接插件的体积占用挤压电池、主板等核心部件的布局空间。外壳部分采用金属包覆结构，除了提供结构支撑之外，还能形成连续的电磁屏蔽层，减少外界电磁干扰对音频信号的影响，在靠近插合端的位置设置了定位凸台，安装时可以卡入设备外壳的定位槽内，避免插拔过程中接插件出现转动、移位，导致引脚脱焊的问题。

实际选型应用时，需要注意这款公头插孔的插拔力曲线设计，正常插拔力控制在3N到8N之间，既能够保证插合后不会因为轻微拉扯出现松脱，又不会因为插拔力过大导致用户操作手感生硬。接触弹片的部分采用弹性铜材建模，表面做镀镍镀金处理的结构预留，能够保证长期使用后接触电阻仍然维持在毫欧级，避免出现接触不良导致的音频杂音、单边无声等问题。绝缘基座部分采用耐高温工程塑料的结构设计，能够耐受波峰焊时的高温冲击，不会出现焊接过程中基座变形、引脚移位的问题。

从建模细节来看，所有的倒角、退刀槽都按照实际机加工与注塑工艺的要求做了还原，金属接触环的壁厚、绝缘层的配合公差都控制在0.02毫米以内，既能够保证各部件组装时的过盈配合要求，又不会因为公差过小导致组装难度提升。尾部引脚的折弯角度严格按照90度设定，折弯处做了圆角处理，避免折弯过程中出现应力集中导致引脚断裂的问题。插合面的粗糙度按照接插件的行业要求设定，能够减少插拔过程中的磨损，提升整体的插拔寿命，按照常规使用频率计算，这类结构的接插件插拔寿命可以达到5000次以上，完全满足消费类电子的全生命周期使用需求。

在不同的应用场景下，这款公头插孔可以根据实际需求调整尾部引脚的长度、安装定位凸台的位置，适配不同厚度的设备外壳与不同布局的PCB板，比如在手持对讲机的设计中，可以适当加长定位凸台的高度，匹配对讲机较厚的外壳壁厚；在超薄型MP3播放器的设计中，可以削减尾部引脚的长度，降低整体安装高度。建模过程中所有的尺寸都做了参数化设定，调整时只需要修改对应参数就可以快速生成适配不同场景的结构版本，不需要重新绘制整体模型，能够大幅提升结构选型与改型的设计效率。
