FSAE赛车用防水RJ45圆形连接器结构

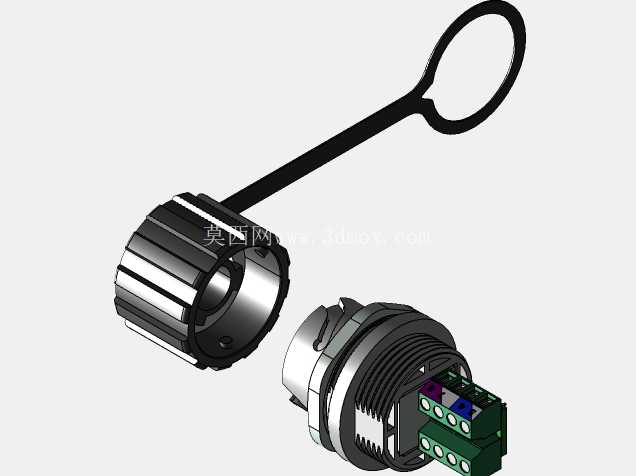

　　很多做大学生方程式赛车电气架构的工程师都遇到过类似问题：车载以太网节点的外露接口，在赛道高速行驶时容易被飞溅的雨水、轮胎带起的碎石、维修区的油污侵入，普通卡扣式RJ45接口不仅固定强度不足，剧烈颠簸下还容易出现松脱退针，直接导致遥测数据中断、线控信号丢包，影响整车测试与比赛状态。这款适配FSAE赛事场景的RJ45端口，就是针对这类车载恶劣使用环境做的结构优化设计。从结构细节来看，整个接插件采用前后分体式锁紧结构，前端的金属锁紧环带滚花防滑纹路，不需要额外工具就能徒手完成拧紧操作，滚花的齿距和深度做了适配，戴薄款防滑维修手套操作时也不会出现打滑，拧紧后能和面板安装座形成可靠的螺纹配合，抗振动等级完全满足赛车行驶时的高频冲击要求。

　　配套的连体式防尘防水盖通过软胶连接带和锁紧环集成在一起，不会出现日常维护时盖子遗失的问题，接口未插线时将盖子扣合，就能达到IP67级别的防尘防水效果，哪怕赛车经过积水路段溅起的水柱直接冲击接口位置，也不会出现水汽渗入内部针脚的情况。内部的RJ45模块做了引脚定位结构，8根信号针的排布严格遵循以太网差分信号阻抗要求，针脚周围的绝缘基座采用耐高低温的工程塑料材质，能适应赛车舱内-40℃到125℃的工作温度范围，不会因为夏季舱内高温出现基座变形、针脚偏移的问题。

　　安装层面，这款端口采用面板开孔式安装，安装座自带六角限位法兰，只需要在车身面板或者电气盒壳体上开出对应尺寸的圆形安装孔，将基座从外侧穿入后，在背面用配套的锁紧螺母拧紧即可完成固定，不需要额外设计复杂的安装支架，法兰面和面板之间预留了密封胶圈的安装槽，装配时放入配套的硅胶密封圈，就能保证安装位置的密封性能，不会出现缝隙渗水的情况。接口的插合端做了导向倒角，插装水晶头时不需要刻意对准位置，顺着倒角就能顺利推入，推入后内部的弹片会自动卡住水晶头的卡扣位，配合外侧的锁紧环二次固定，哪怕赛车在颠簸路肩、连续过弯产生大加速度的情况下，水晶头也不会从接口内脱出。

　　考虑到赛事场景下的快速维修需求，整个接插件的拆解不需要专用工具，拧开前端锁紧环就能直接拔出水晶头，更换线束的时间可以控制在十秒以内，完全满足赛事维修区的快修要求。连接带的长度做了合理设计，盖子翻开后不会遮挡插线操作，软胶材质的连接带耐弯折次数超过万次，长期反复开合也不会出现断裂脱落的问题。金属部件全部采用镀镍处理，不仅能抵御赛道环境中的油污、盐雾腐蚀，还能起到一定的电磁屏蔽作用，减少赛车点火系统、电机驱动器产生的电磁干扰对以太网信号传输的影响，保证车载摄像头、遥测模块、线控系统之间的通讯稳定。
