FPV穿越机微型摄像头结构设计

做穿越机机架结构设计的工程师大多有过类似经历，前期机架布局阶段如果没有对应摄像头的准确三维数模，很容易出现镜头视场被机架碳板遮挡、安装孔位对不上、调参时镜头角度被机身结构干涉的问题，这类微型FPV摄像头的数模，核心价值就是在机架设计初期就把所有装配边界、干涉风险提前排查清楚，避免打样后反复修模改件。

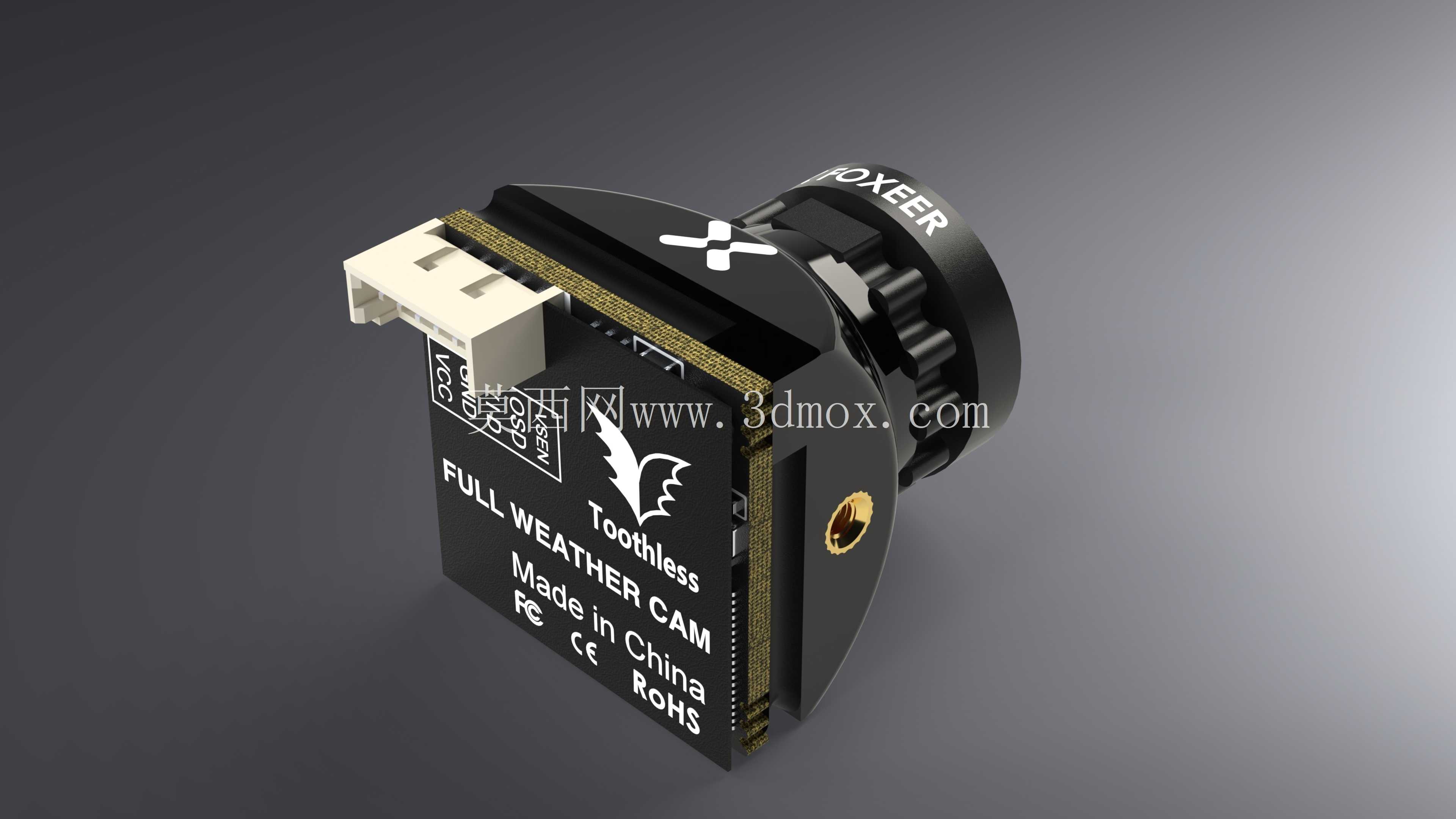

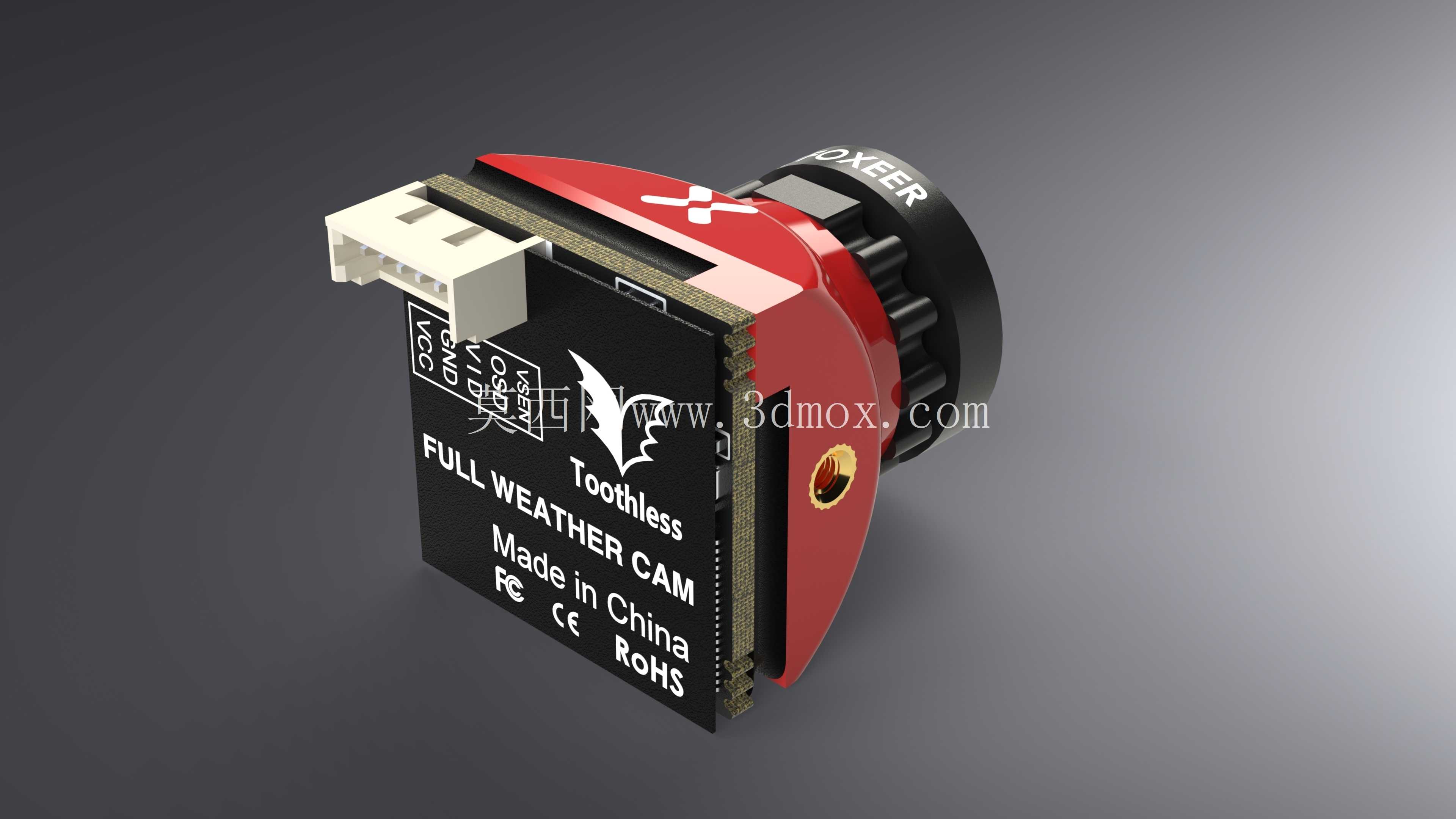

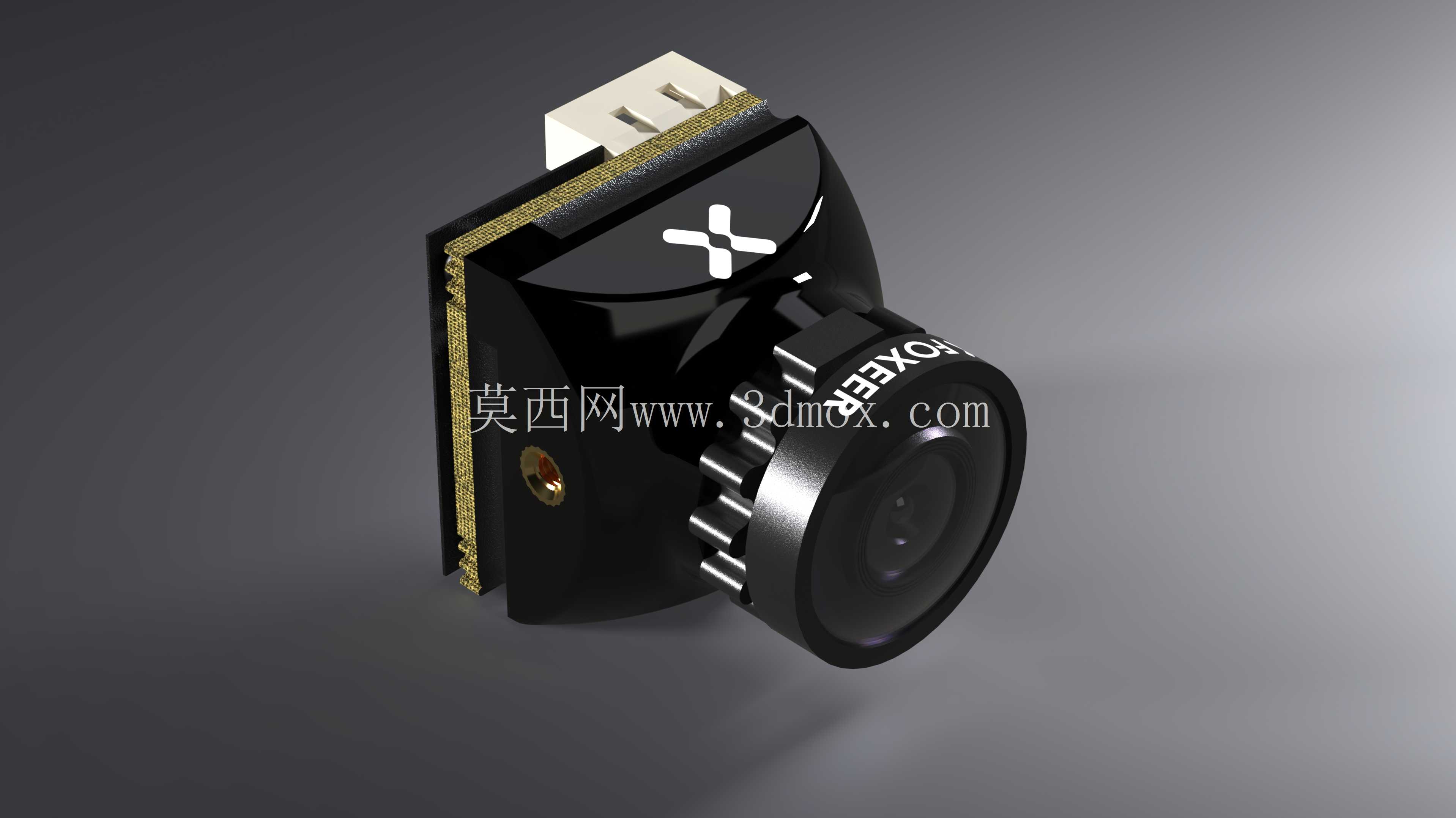

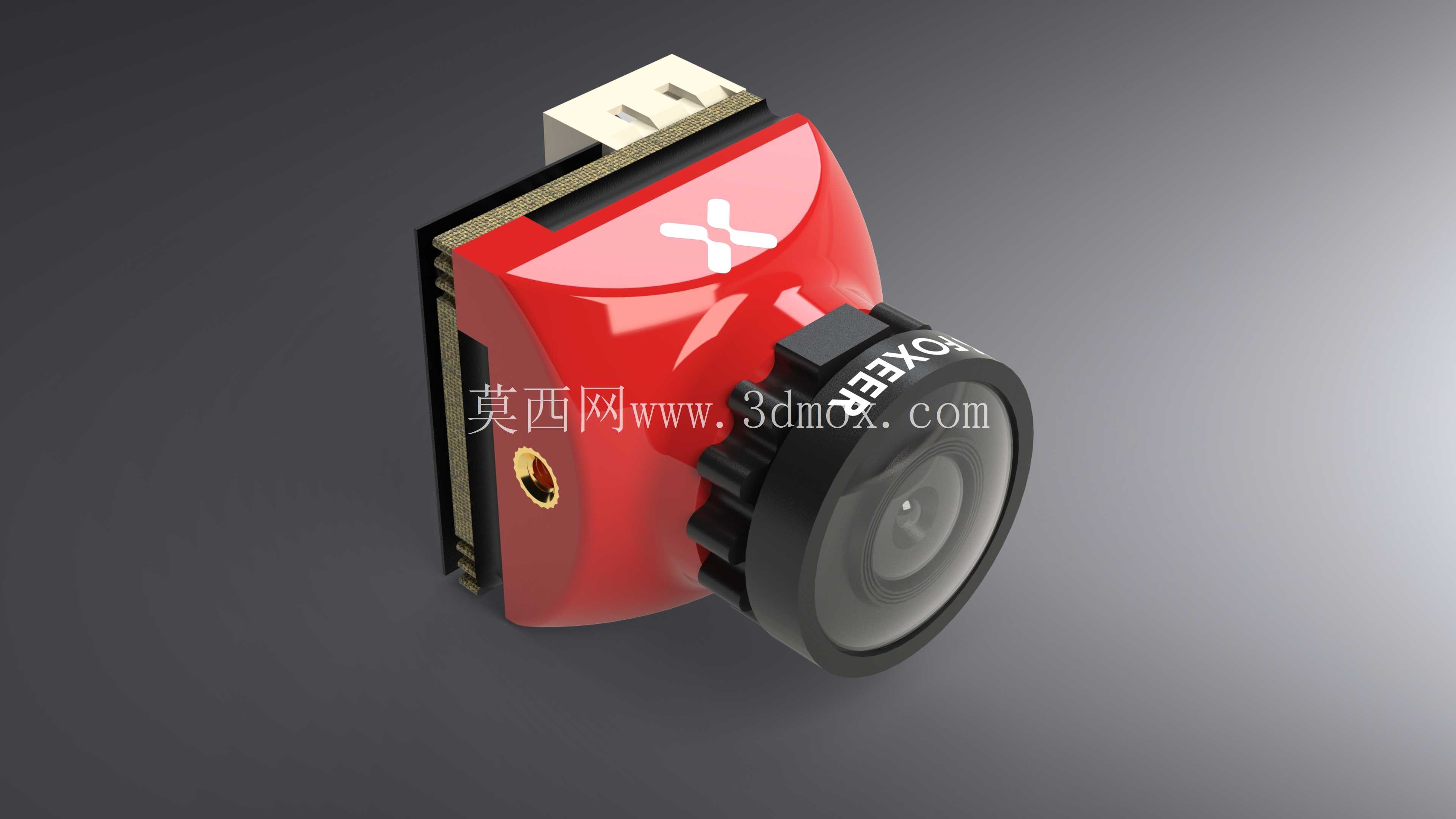

这款微型FPV摄像头的整体外形做了紧凑化处理，主体外壳采用类梯形的收窄设计，镜头部分做了带防滑齿的调焦环结构，调焦环外圈的齿形是等距分布的，方便装机后不用拆解外壳就能用指尖微调焦距，调焦阻尼的结构间隙在数模里也做了还原，能模拟实际调焦时的转动行程，不会出现结构卡死的误判。镜头前端的镜筒突出长度经过实测还原，搭配不同厚度的TPU保护罩时，能直接在数模里核对保护罩和镜头前端的间隙，避免保护罩蹭到镜头镜面影响成像。

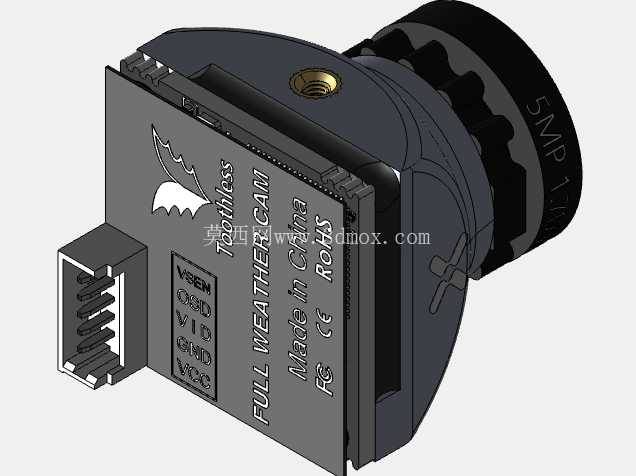

从安装边界来看，这款摄像头的背部采用直插式排线接口，接口的突出高度、排线的弯折最小半径都在数模里做了参数化还原，设计机架摄像头安装舱的时候，要给排线预留足够的弯折空间，不能让排线长期处于对折受力的状态，不然飞行过程中的震动很容易导致排线接触不良，出现图传闪屏的问题。摄像头侧面预留了固定孔位，孔位的间距、螺纹规格都和实物一致，不管是用螺丝直接锁在碳板机架上，还是搭配3D打印的TPU减震座安装，都能直接在数模里完成装配模拟，核对螺丝长度是否合适，会不会顶到摄像头内部的PCB板。

实际应用场景里，这类微型摄像头大多用在2.5寸到3寸的轻量化穿越机上，整机起飞重量普遍在150g以内，所以摄像头本身的重量控制很关键，数模里的壳体壁厚、内部PCB的堆叠厚度都按照实物做了还原，能直接在装配环境里核算整机的重心位置，避免摄像头安装位置过于靠前导致整机头重，影响飞行时的操控手感。做机架设计的时候，还要考虑摄像头的安装角度调节范围，数模里可以模拟摄像头从0度到45度的俯仰调节行程，核对不同角度下摄像头外壳和机架安装座的干涉情况，确保飞行时能根据不同的飞行场景调整镜头角度，比如花飞的时候角度调大一些，拍低空穿梭的画面，长距离巡航的时候角度调小一些，获得更平稳的画面视角。

从功能特性来看，这款摄像头的成像靶面位置在数模里做了基准标记，设计的时候可以直接把这个基准面和机架的机头方向对齐，避免安装时出现视角偏斜，导致图传画面和实际飞行方向有夹角，影响飞手的判断。外壳上的品牌标识凹槽也做了细节还原，如果要做定制化的外壳改色或者贴纸设计，能直接在数模里提取曲面轮廓，不用再手动测绘外壳尺寸。很多新手玩家装机的时候容易忽略摄像头和图传发射模块的电磁干扰问题，数模里也还原了摄像头背部金属屏蔽罩的轮廓，设计机架布局的时候可以把图传天线尽量远离摄像头的PCB区域，减少图传画面出现水波纹的概率。

做TPU保护支架设计的时候，用这个数模能直接提取摄像头的外壳曲面，做贴合式的包裹设计，预留好镜头、调焦环、排线接口的避让位置，不用反复打印测试件调整尺寸，能大幅缩短定制配件的开发周期。要注意的是，数模里的安装孔位、外形尺寸都是按照实物测绘的近似值，实际开模或者做高精度金属安装件的时候，还是要拿实物做最终的尺寸复核，毕竟量产件会有一定的公差范围，数模主要用于前期的布局验证、干涉检查和3D打印配件的设计参考，不能直接作为高精度加工的唯一尺寸依据。

日常做装机方案模拟的时候，把这个摄像头数模导入整机装配体里，还能核对摄像头和飞控、电调、接收机等其他电子设备的安装间隙，避免各个部件堆叠在一起出现短路风险，也能合理规划走线的路径，让整机内部的走线更整洁，减少飞行时的风阻，也避免线材被螺旋桨打到。对于做FPV设备测评、机架产品宣传的从业者来说，这个数模也能用来做渲染图、装配爆炸图的制作，还原装机的完整流程，不用专门搭建实物拍摄场景，就能产出清晰的结构展示素材。
