船用4马力电机驱动链条传动绞盘设计

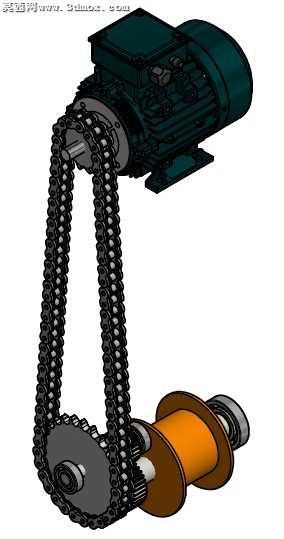

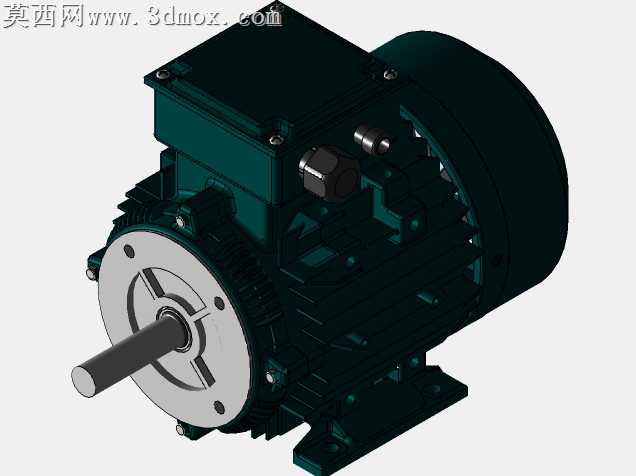

本作品为适配4吨级船舶使用的电动计算绞车三维设计，整体采用电机搭配链条传动的结构布局，在三维建模过程中严格遵循机械传动设计规范，对每一个零部件进行独立参数化建模后完成总装配，确保各部件间的装配公差符合实际生产加工要求。建模阶段首先完成驱动电机的三维构建，还原了电机的接线盒、散热筋、输出轴端、安装底座等细节结构，对电机外壳的曲面过渡、安装孔位的位置精度做了精准约束，保证电机模型可直接用于后续的装配干涉检查。传动部分采用双排滚子链条搭配双链轮的传动结构，建模时逐节构建链条的链节、销轴、滚子结构，通过阵列与配合约束完成整条闭合链条的装配，精准还原链条与主从动链轮的啮合状态，对链轮的齿形参数按照链传动标准进行绘制，确保齿形与链条滚子的配合间隙符合传动设计要求，避免出现传动卡滞的问题。执行端的绞盘卷筒部分，建模时还原了卷筒的筒体结构、两端挡边、支撑轴端、轴承安装位的细节，对卷筒表面的绳槽结构做了简化示意，同时明确了卷筒与从动链轮的同轴装配关系，保证动力传递路径清晰。渲染阶段对不同部件赋予差异化材质：电机外壳采用深绿色哑光漆材质，模拟工业电机的漆面质感；链条与链轮采用发黑处理的金属材质，体现传动部件的耐磨金属特性；卷筒筒体采用橙色工程漆材质，两端挡边采用棕褐色金属材质，支撑轴与轴承部分采用亮面金属材质，通过材质区分清晰展现各部件的功能分区。设计过程中重点考量了船用设备的布局合理性，将电机与卷筒平行布置，通过链条传动实现减速增扭，匹配4马力电机的输出特性满足4吨级船舶的绞盘作业负载要求，整体结构紧凑，安装底座的孔位预留充分，可适配船舶甲板的安装固定需求，建模过程中完成了全局干涉检查，确保各运动部件在运转过程中无碰撞问题，装配关系完全符合实际机械装配逻辑，可用于后续的结构校核、作业模拟以及生产参考。
