管道式珀尔帖工业流体热电发电装置

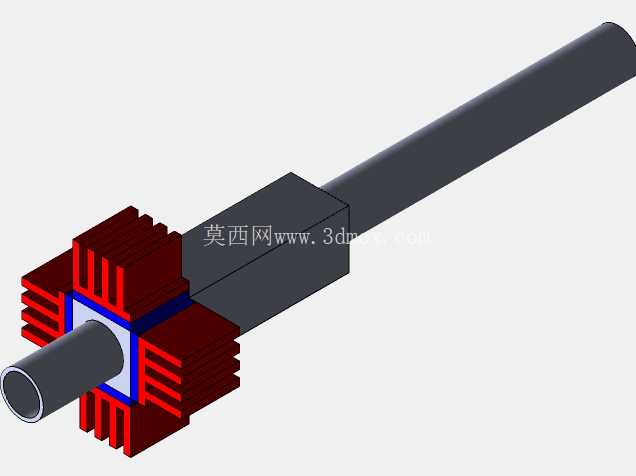

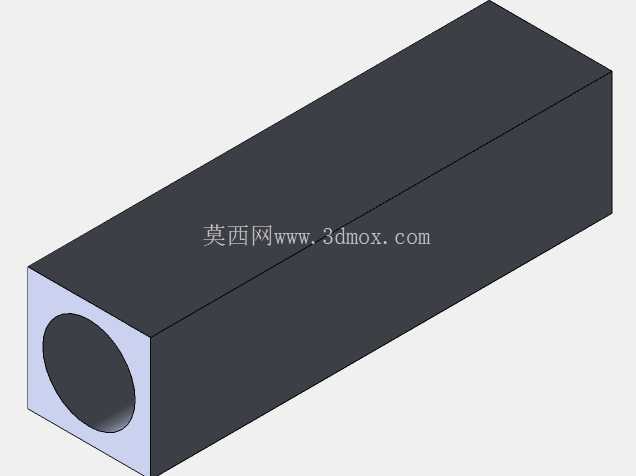

　　在流程工业的现场管线排布中，大量带温工业流体在输送过程中会通过管壁向外散失余热，这部分能量以往大多直接耗散在环境中，未得到有效利用，而这款管道适配的热电发电装置，正是针对这类场景开发的原位能量采集部件。从结构布局来看，装置采用同轴穿管设计，中心为贯通的流体通道，可直接串接在对应通径的铝制工艺管线中，无需对原有管线做大规模改道，安装时仅需在管线预设位置截断对应长度管段，将装置两端与管线做同轴对接即可，安装边界完全匹配常规工业管道的法兰或焊接对接要求，不会额外占用管线周边过多的操作空间，适配厂区内密集排布的管线安装环境。

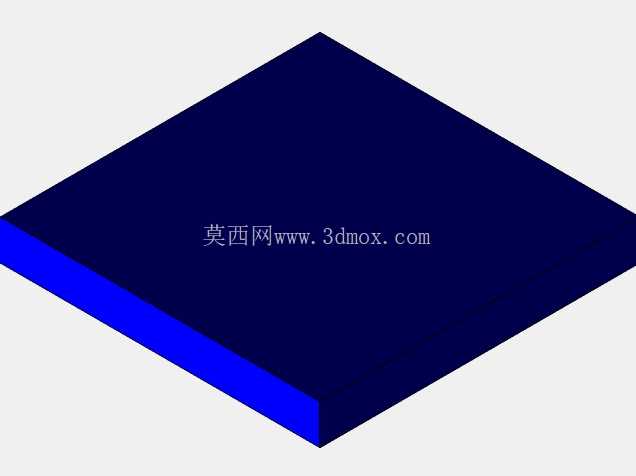

　　装置核心的热电转换模块对称布置在中心流体通道的外侧，两侧均设置了多鳍片结构的散热端，与中心流道外壁紧密贴合，当高温工业流体从中心通道流过时，流道壁面与外侧散热鳍片之间会形成稳定的温差，珀尔帖元件即可依托塞贝克效应将温差能直接转换为直流电能，无需额外配置旋转机械部件，运行过程无机械磨损、无运动噪声，也不需要额外的润滑维护，可长期在无人值守的管线点位稳定运行。从设计逻辑上，这款装置没有采用外置式的换热结构，而是将换热流道与发电模块做集成化设计，一方面减少了外接管路带来的流阻损失，避免影响原有管线内的流体输送效率，另一方面紧凑的结构也降低了装置整体的热惯性，当管线内流体温度达到工作区间时，装置可快速建立稳定温差，进入额定发电状态。

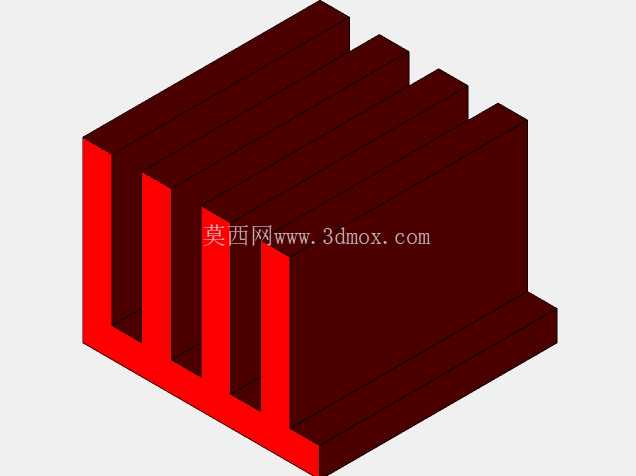

　　两侧的散热鳍片采用等间距平行排布结构，鳍片厚度与间距经过匹配设计，既保证足够的散热面积来维持冷端温度稳定，也避免鳍片过密导致积灰难以清理，适配工业现场多粉尘的复杂环境，日常仅需用压缩空气吹扫即可完成散热面的清洁维护。装置的发电输出端设置在中部的方形接线舱内，接线舱做了密封处理，可阻挡现场的水汽、粉尘侵入接线端子，输出的直流电可直接为管线上安装的低功耗监测传感器、无线信号传输模块供电，无需为这些分散的监测点位单独铺设供电线缆，尤其适合偏远管段、移动设备管线等供电布线难度大的点位，解决工业物联网终端点位的自供电难题。

　　在尺寸适配方面，中心流道的通径与常规工业铝管的标准通径保持一致，装置整体的最大外径控制在合理范围，不会因为加装发电装置导致管线保温层施工难度提升，外层保温可直接包覆在装置外侧，仅露出散热鳍片部分保证冷端散热效率，不会额外增加管线的热损失。不同于传统的大型余热发电设备，这款小型热电发电装置针对的是分散式、低品位的管线余热资源，单台装置的发电功率虽然不高，但可通过多台串接、并接的方式组合使用，满足不同功率等级的现场供电需求，且装置本身无介质泄漏风险，不会对管线内输送的工业流体造成污染，可适配压缩空气、工艺冷却水、导热油等多种无强腐蚀性的工业流体介质，在化工、电力、冶金等存在大量工艺管线的行业场景中，都能找到对应的适配点位。建模过程中对各部件的装配公差做了合理预留，热电模块与冷热端壁面的贴合面做了平面度约束，保证接触热阻控制在设计范围内，避免因为装配间隙导致温差损失，降低发电效率；两端的连接接口尺寸严格对应标准管道的对接尺寸，方便设计人员直接将该模型嵌入到整体管线的三维布局中，做安装干涉校验、管线应力分析等前期设计验证工作，减少现场安装时的适配问题。
