减压阀砂型铸造模具结构三维设计

项目分类:铸造模 发布时间:2024-12-15 ID:851371
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计
  • 减压阀砂型铸造模具结构三维设计

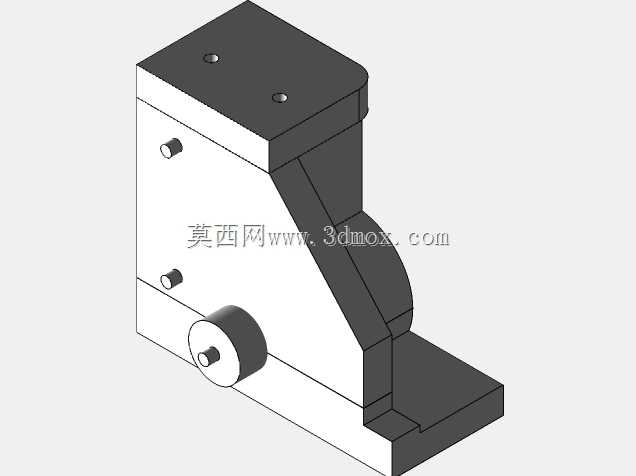

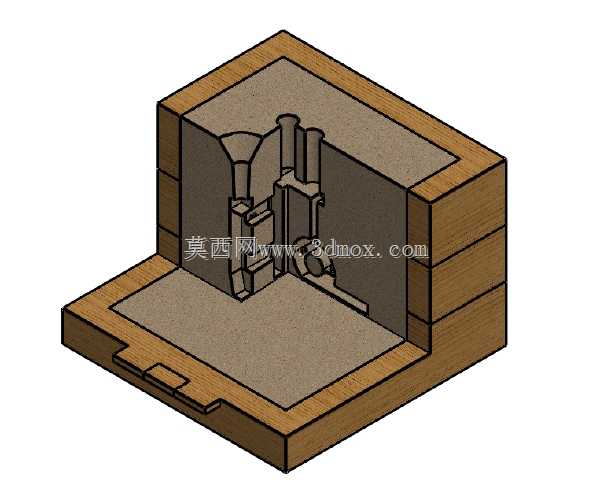

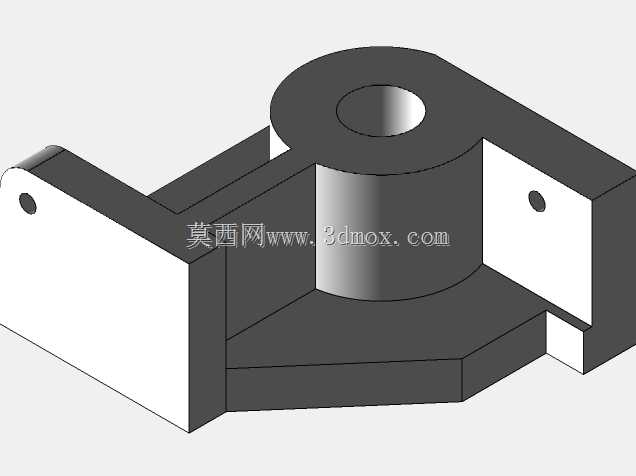

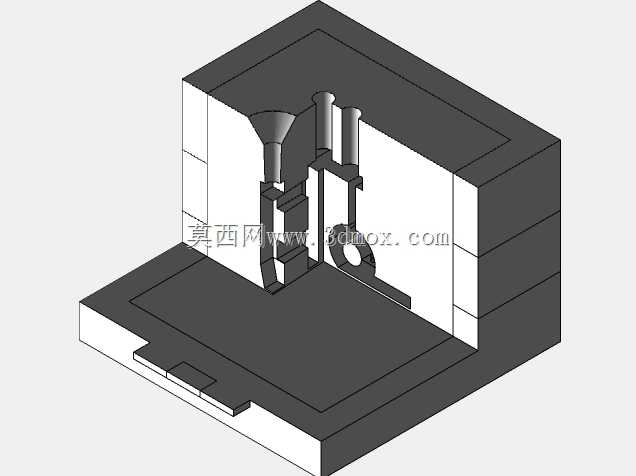

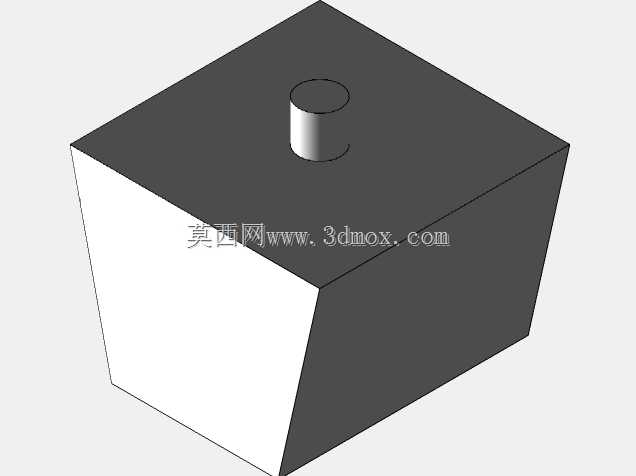

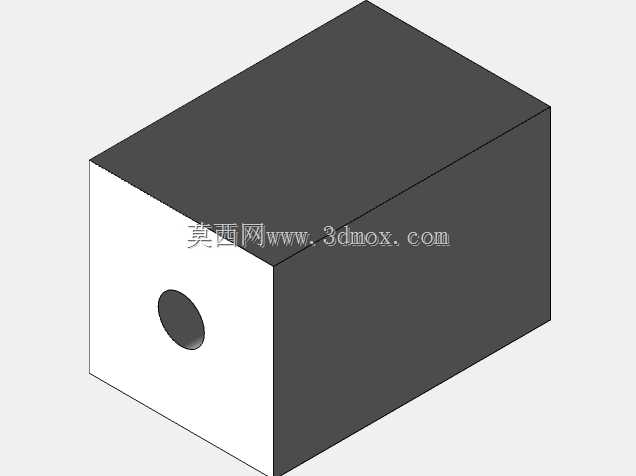

  在中小批量阀门铸件的生产场景中,砂型铸造凭借模具成本低、成型适应性强的特点,始终是铸铁类减压阀壳体类零件的主流成型工艺,这套铸型结构的设计完全围绕减压阀阀体的内部流道、外部安装法兰的成型需求展开,拆分逻辑完全匹配手工造型或者简易震压式造型机的作业流程。从结构拆分来看,整套铸型分为下型、上型以及中间的型芯组件,分型面选在阀体法兰的安装基准面位置,这个位置的选择经过反复校核:既可以保证阀体内部的复杂流道型芯能够顺利安放,又能避免合型后出现吊砂、塌箱的风险,同时浇口位置设置在铸型的一侧边缘,采用阶梯式浇注通道,铁水进入型腔时可以顺着型壁平稳填充,减少铁水对砂型的直接冲刷,避免铸件出现砂眼、冲砂缺陷。

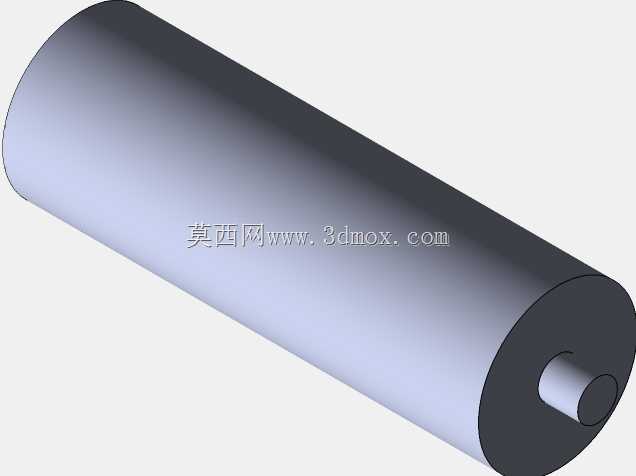

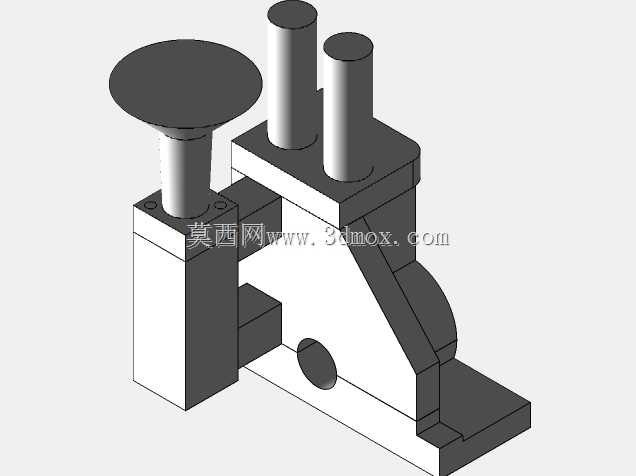

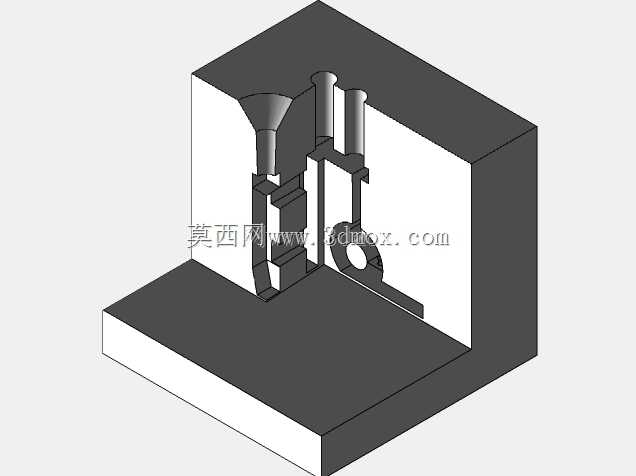

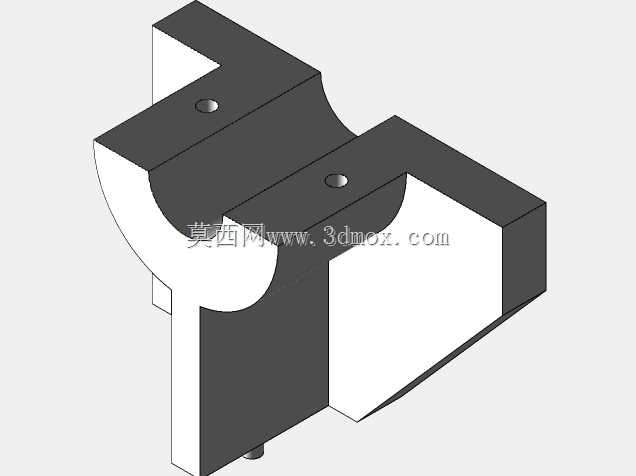

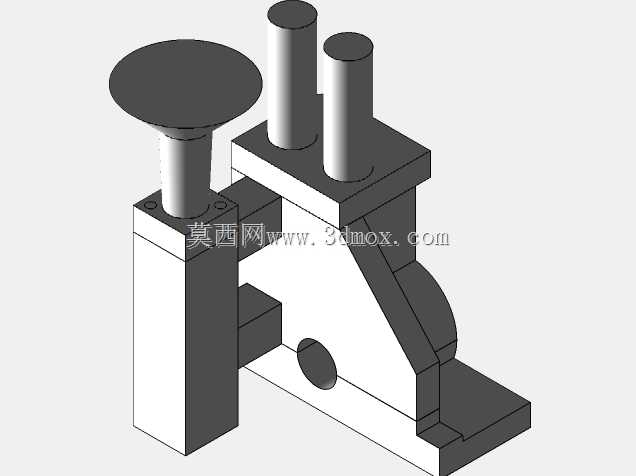

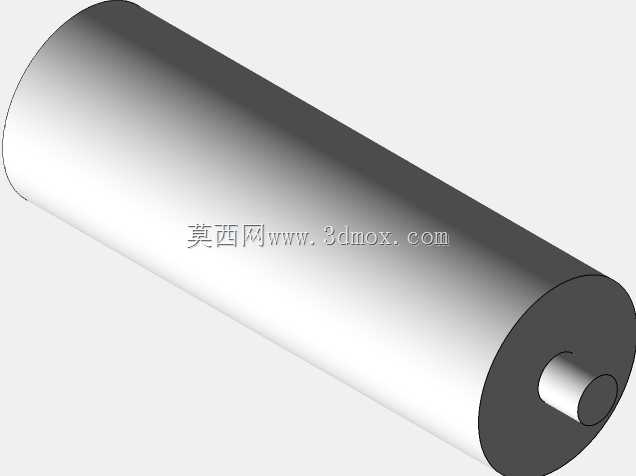

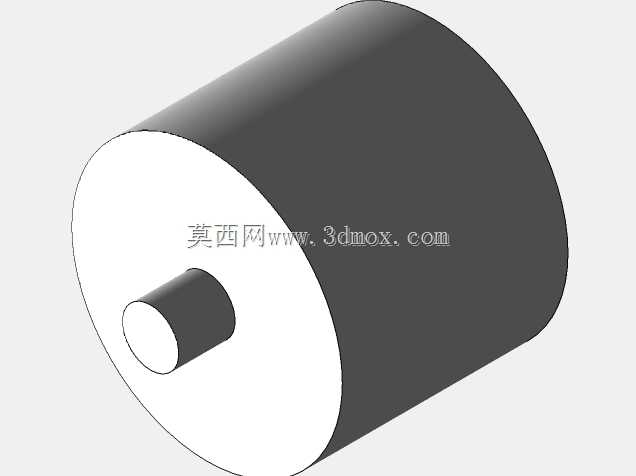

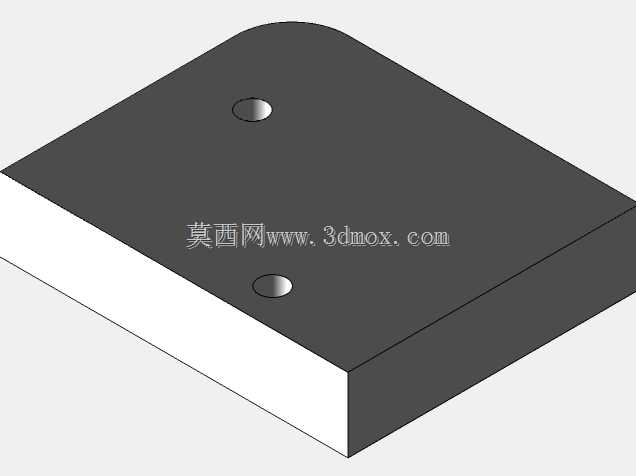

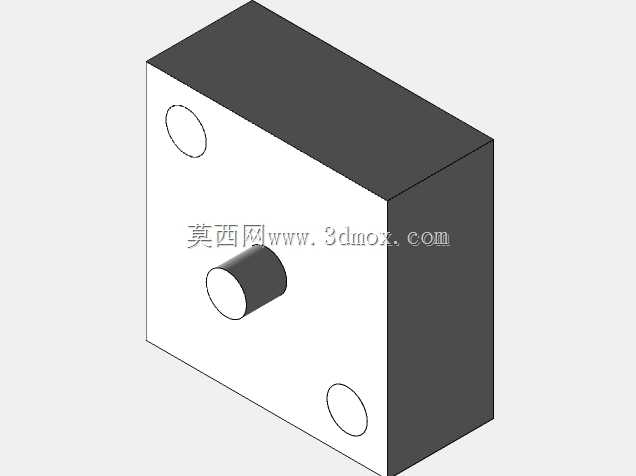

  铸型的型腔部分完全复刻减压阀阀体的外部轮廓,包括侧面的安装凸台、端部的连接法兰密封面位置,都在砂型上预留了足够的加工余量,余量数值根据铸铁件的收缩率、后续机加工的吃刀量设定,法兰面的加工余量控制在3mm左右,非加工面的余量控制在1.5mm,既不会因为余量过大增加后续机加工的工时消耗,也不会因为余量不足导致铸件出现缺肉、黑皮缺陷。型芯部分对应阀体的内部流道结构,包括减压阀的介质流通腔、阀芯安装腔的内部轮廓,型芯的定位结构设计在铸型的分型面位置,采用方榫式定位台,合型时可以直接卡入下型的定位凹槽内,不需要额外的芯撑支撑,避免芯撑残留导致铸件出现渗漏问题——毕竟减压阀属于压力管道元件,铸件的致密性直接影响后续的使用安全性,任何贯穿性的缺陷都会导致阀门试压时出现泄漏。

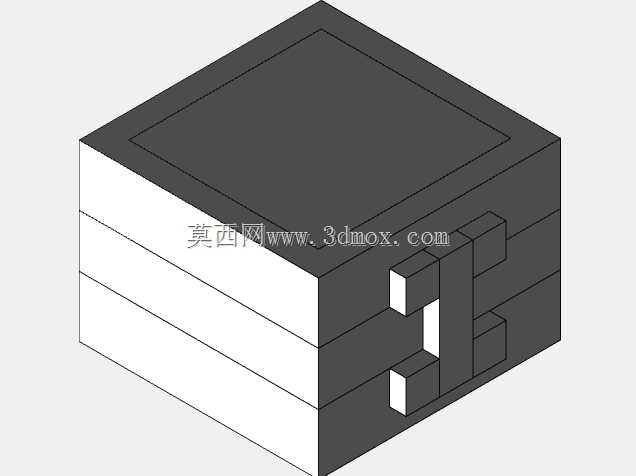

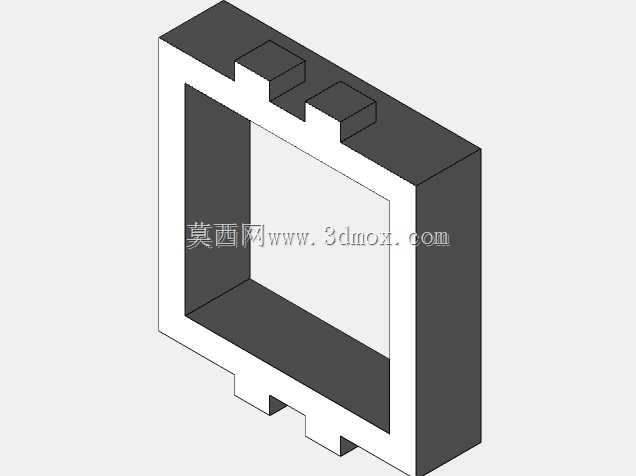

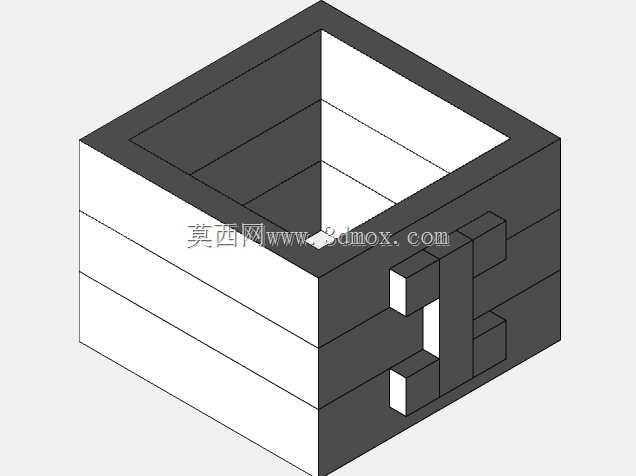

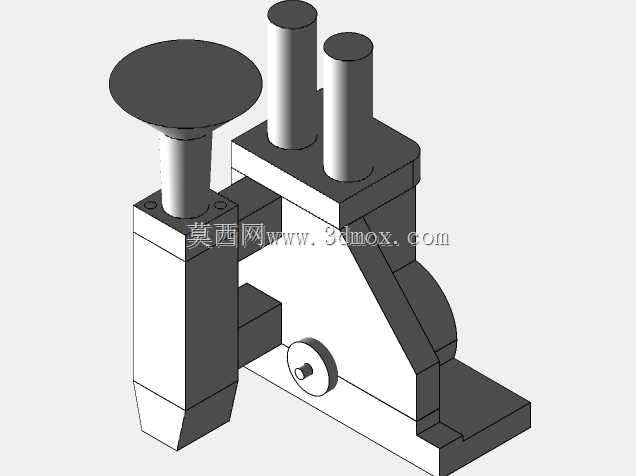

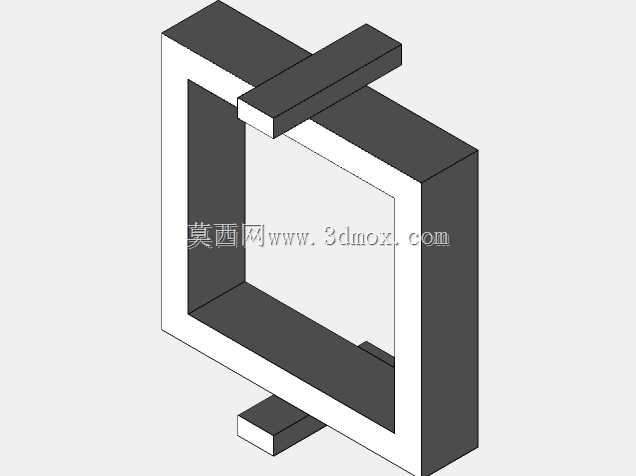

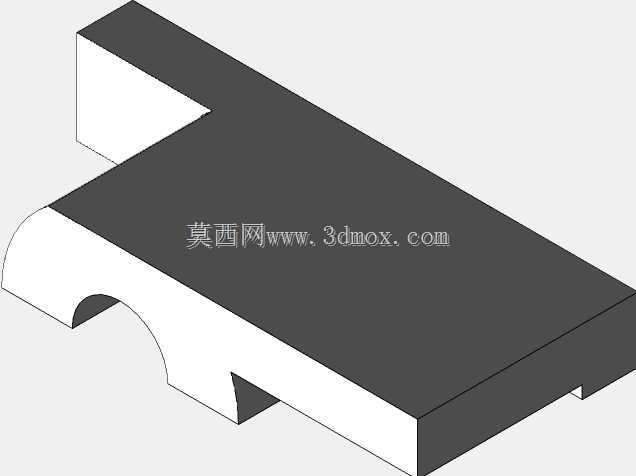

  从安装边界来看,整套砂型的外轮廓尺寸适配常用的400*400mm规格的砂箱,砂型的吃砂量控制在合理范围:型腔距离砂箱侧壁的最小距离不小于50mm,顶部吃砂量不小于60mm,保证造型时砂型有足够的强度,不会在浇注铁水时因为铁水的静压力出现涨箱、跑火问题。设计时还特意在铸型的顶部、流道的末端位置设置了出气冒口,冒口的直径大于铸件热节位置的厚度,既可以起到排气的作用,还能对铸件最后凝固的位置进行补缩,避免铸铁件凝固时出现缩孔、缩松缺陷,尤其是减压阀的壁厚不均匀位置,法兰与阀体主体连接的热节处,补缩通道完全顺畅,保证铸件内部组织致密。

  在实际生产场景中,这套铸型结构不需要复杂的专用工装,普通的铸造车间配好型砂后,就可以通过模样进行舂砂造型,型芯可以采用油砂或者树脂砂制作,烘干后就可以下入型腔合型,浇注温度控制在普通灰铸铁的常规浇注区间即可,成型后的铸件经过清砂、去除浇冒口后,就可以转入机加工工序进行法兰面、阀芯安装位的精加工,完全满足减压阀类零件的生产需求。整套结构的设计没有冗余的复杂结构,所有的拔模斜度都按照手工造型的需求设置在1-3度之间,模样起模时不会破坏砂型的型腔表面,减少修型的工作量,对于多品种小批量的阀门生产车间来说,这种结构的铸型适配性极强,换产时只需要更换模样就可以快速切换不同规格减压阀的生产,不需要对造型设备做额外调整。
