内六角圆柱头M1.4全系列规格紧固螺栓

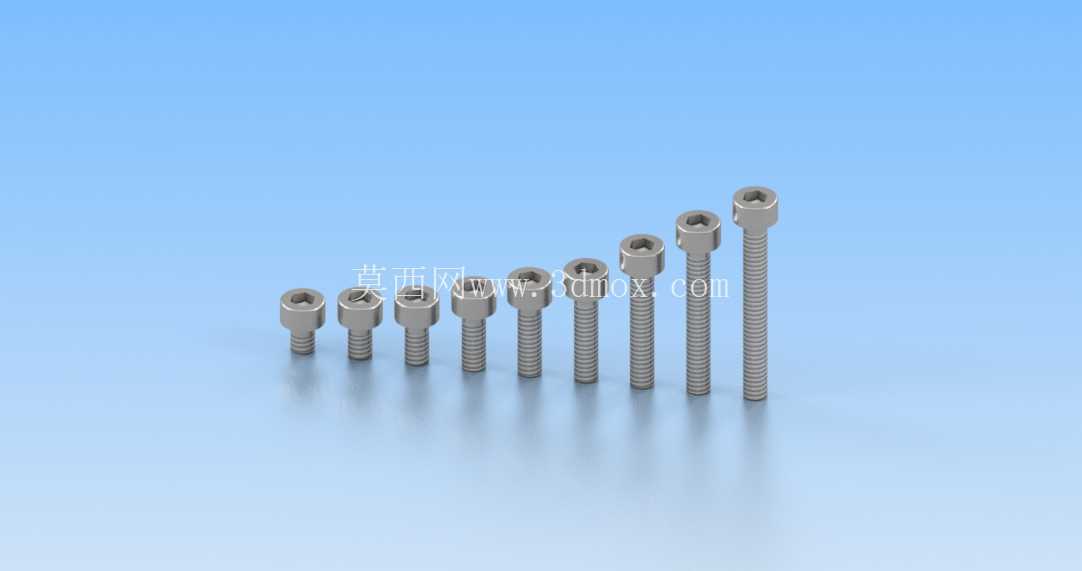

　　在消费电子、精密仪器、小型通讯终端这类对装配空间有严苛限制的产品结构设计中，小规格内六角圆柱头螺栓的选型合理性，往往直接决定了整机内部堆叠的紧凑度与后期维护的便捷性。本次建模覆盖的M1.4规格内六角螺栓，长度区间从2mm延伸至12mm，完全匹配DIN912与EN ISO4762双标准的尺寸要求，能覆盖绝大多数精密装配场景的紧固需求。从实际工程应用来看，这类小规格螺栓常被用在智能穿戴设备的中框锁紧、小型PLC模块的壳体拼接、微型传感器的安装固定、精密光学组件的位姿锁定等场景，这类场景普遍存在操作空间狭窄、被连接件壁厚较薄、紧固力矩要求精准的特点，内六角驱动形式相比十字槽、一字槽，能承受更大的拧紧力矩，不会出现槽口打滑损伤螺丝头的问题，也更适合自动化装配线上的电动起子对位作业。

　　设计这类标准件三维模型时，首先要严格卡准标准规定的外形边界：圆柱头的外径公差要控制在h12级，头部高度的尺寸偏差不能超过0.1mm，内六角沉孔的深度与对边宽度要严格匹配对应规格的内六角扳手尺寸，避免出现扳手无法插入或者配合间隙过大导致拧花的问题。螺纹部分采用6g级公差的公制粗牙建模，牙型角严格遵循60度公制螺纹标准，螺纹收尾的退刀槽长度控制在1倍螺距范围内，既符合实际加工工艺，也不会因为过长的无螺纹段导致被连接件无法锁紧。

　　不同长度规格的螺栓，其光杆段与螺纹段的长度分配也做了对应调整：长度小于等于5mm的短规格采用全螺纹设计，适配薄型叠层构件的锁紧；长度大于5mm的规格，头部下方保留一段无螺纹光杆，光杆直径与螺纹大径保持一致，装配时光杆段穿过被连接件的光孔，能起到更好的定位导向作用，避免螺纹牙型刮伤孔壁产生金属碎屑，影响精密设备内部的洁净度。从安装边界来看，这类螺栓的头部高度仅1.4mm左右，装配时在头部上方预留0.2mm的安全间隙即可，不需要预留过大的沉头空间，对于壁厚仅2mm左右的薄壁壳体，也可以采用沉孔安装的方式，让螺栓头部完全埋入壳体内，保证产品外表面的平整性，不会出现凸起刮蹭的问题。建模过程中对螺栓头部的倒角、螺纹首尾的收尾过渡、内六角孔口的倒角都做了细节还原，这些细节虽然不影响整体装配尺寸，但在做整机装配干涉检查、生成工程图的局部剖视时，能更真实地反映实际装配状态，避免因为模型细节缺失导致的工艺误判。比如头部下方的倒角，实际装配时能引导螺栓顺利进入安装孔，不会因为孔口的微小毛刺出现卡滞；内六角孔口的微小倒角，能让内六角扳手更顺畅地插入，即使装配时存在微小的对位偏差也能顺利啮合。

　　在做小型设备的结构堆叠设计时，设计师可以直接调用全系列长度的模型进行虚拟装配，根据不同位置的叠层厚度选择对应长度的螺栓，不需要反复核对螺栓长度是否超出安装空间，也能提前模拟拧紧过程中螺栓尾部是否会触碰到内部的电路板或者其他元器件，避免后期打样时出现螺栓顶穿PCB、干涉内部走线的问题。这类标准件的三维模型虽然结构简单，但尺寸精度直接影响整个装配体的设计可靠性，尤其是在精密小型设备中，0.1mm的尺寸偏差就可能导致装配失败，所以建模时所有尺寸都严格对照标准数值，没有随意做简化处理，螺纹部分的牙型也做了真实还原，而不是采用贴图示意的方式，在做有限元受力分析时，也能更准确地模拟螺纹啮合处的应力分布，帮助设计师判断所选螺栓规格是否满足结构强度要求。
