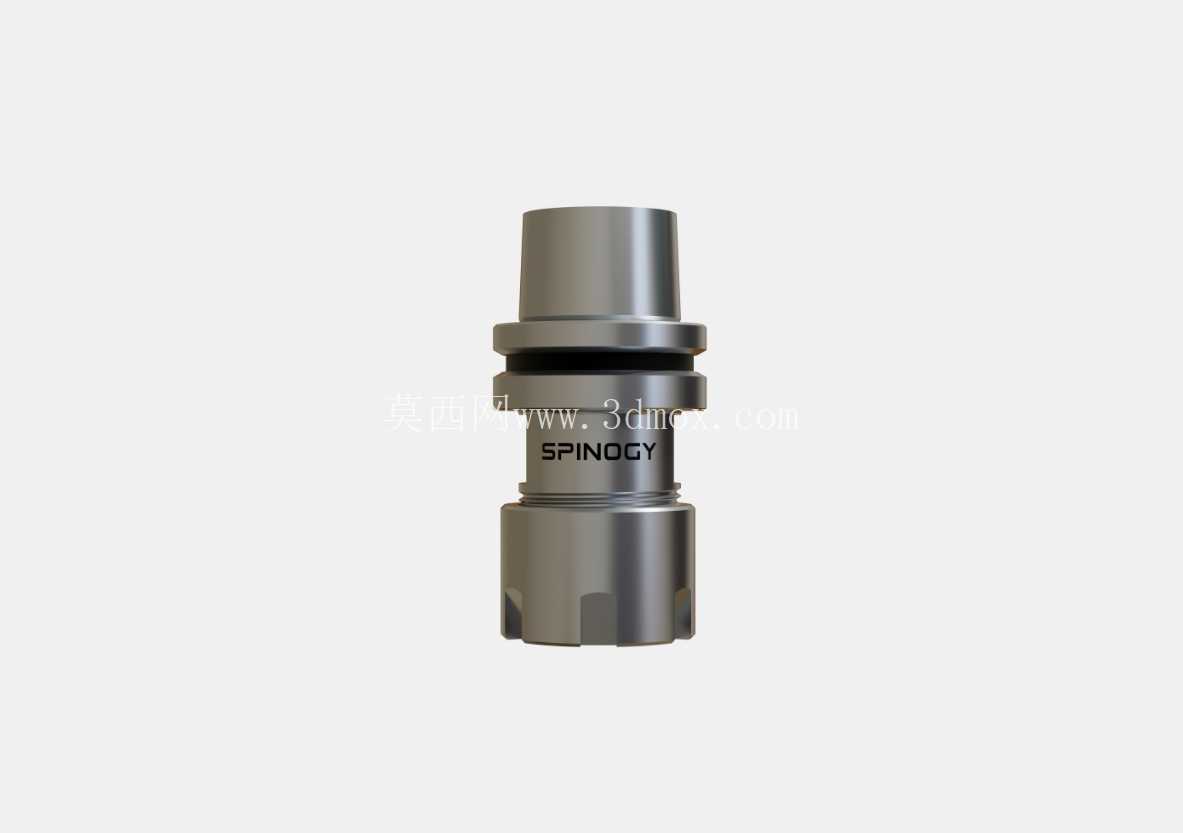

适配SPINOGY X22主轴的HSK-E25 ER20铣削刀柄

在高速精密铣削加工场景中，刀柄作为连接机床主轴与切削刀具的核心过渡部件，其结构精度、连接刚性直接决定了加工过程的振动抑制表现、刀具跳动控制水平，最终影响工件的加工面质量与刀具使用寿命。这款适配SPINOGY X22主轴的HSK-E25 ER20刀柄，是针对小型高速加工中心、精雕机类设备的高速铣削工况开发的连接部件，建模过程完全还原了实物的装配边界与结构细节，可直接用于设备的主轴刀具系统装配仿真、干涉检查，也能作为非标刀柄开发的结构参考基准。

从实际应用场景来看，这类小规格HSK刀柄多用于有色金属薄壁件精铣、小型模具型腔高速加工、3C产品结构件精密铣削等工况，这类场景普遍要求主轴转速达到上万转，部分精加工工序甚至会用到两万转以上的转速，传统的BT类刀柄由于锥面配合的结构特性，在高速旋转时主轴锥孔受离心力扩张会出现连接刚性下降、刀具跳动增大的问题，而HSK-E型刀柄采用1:10的短锥配合加端面定位的双面约束结构，锥柄部分为空心薄壁结构，在拉杆拉紧时会产生可控的弹性变形，让刀柄端面与主轴端面完全贴合，即使在高转速下锥面扩张量也能和主轴锥孔保持同步，连接刚性不会随转速升高出现明显衰减，非常适配高速精铣的加工需求。

这款刀柄的接口部分严格遵循HSK-E25的标准尺寸规范，锥柄大端直径25mm，锥度1:10，对应的主轴内孔、驱动键槽、拉紧钉的安装位置都完全符合标准接口的尺寸要求，和SPINOGY X22这类高速电主轴的安装端面完全匹配，安装时不需要额外做结构适配，只要按照标准扭矩拉紧拉杆，就能保证锥面与端面同时贴合，端面跳动可以控制在0.002mm以内，满足精加工的精度要求。刀柄的刀具装夹端采用ER20夹头的标准接口，适配ER20系列的弹簧夹头，可以装夹夹持直径范围内的直柄铣刀、钻头、铰刀等切削刀具，夹头的锁紧螺母做了动平衡优化，螺母上的平衡槽可以抵消高速旋转时的不平衡量，避免高速转动时产生额外的振动。

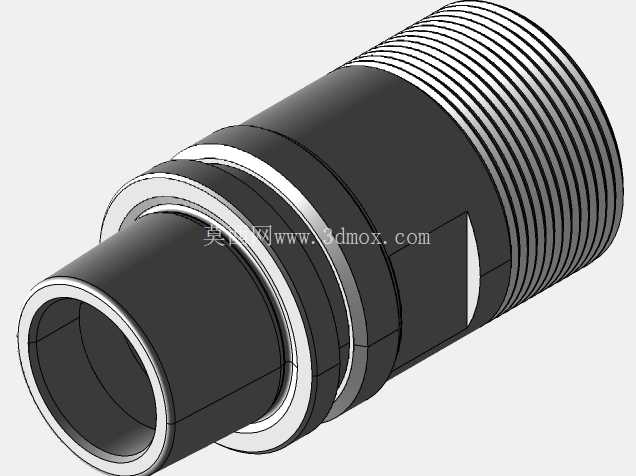

从建模的设计思路来看，整个模型完全按照实物的加工工艺顺序搭建结构特征：首先是锥柄部分的特征，先做出1:10的锥面轮廓，再加工出驱动键的卡槽、拉紧钉的内螺纹孔，锥柄和法兰连接的位置做了过渡圆角，避免应力集中，因为高速旋转时这个位置是应力集中的高发区域，圆角处理可以大幅降低交变应力下的断裂风险；法兰部分的外圆做了防滑槽结构，方便手动安装时握持施力，同时也能作为安装时的轴向定位基准；中间的锁紧螺母部分还原了滚花防滑结构，以及螺母和本体之间的间隙，这个间隙是为了保证锁紧螺母旋转时不会和刀柄本体产生摩擦，同时也预留了动平衡调整的空间；刀柄下端的夹头安装孔严格按照ER20夹头的锥度加工，保证夹头装入后和刀柄锥面完全贴合，夹持力均匀分布在夹头的整个锥面上，避免出现夹头偏斜导致的刀具跳动超差。

在安装边界尺寸上，这款刀柄的总长度控制在适配小型高速主轴的范围内，不会因为刀柄过长导致主轴悬臂量过大影响刚性，法兰外圆直径符合HSK-E25的标准尺寸，安装后不会和主轴周围的防护罩、冷却管路产生干涉；刀具装夹端的最大夹持直径对应ER20夹头的标准范围，用户可以根据实际加工的刀具直径选择对应规格的夹头，不需要更换刀柄本体；拉紧钉的安装深度、螺纹规格都和SPINOGY X22主轴的拉紧机构完全匹配，拉紧行程在标准范围内，不会出现拉紧不到位或者过拉紧损坏锥面的问题。

实际使用中，这类刀柄的维护要点也在模型结构上有所体现：锥柄部分的表面粗糙度要求很高，建模时还原了锥面的完整轮廓，没有做简化处理，方便后续做装配仿真时检查锥面的接触面积；驱动键槽的位置和尺寸完全对应标准，保证主轴的扭矩可以通过驱动键平稳传递到刀柄上，避免高速旋转时出现打滑；锁紧螺母的滚花结构还原了实物的齿形，方便用户在仿真时模拟扳手锁紧的操作空间，确认锁紧时扳手不会和周围部件产生碰撞。对于做设备改造、主轴选型的工程师来说，这个模型可以直接导入到设备的总装配体中，检查不同长度刀具安装后的干涉情况，确认加工行程是否满足要求，也能作为刀柄库的标准件，在做工艺方案设计时直接调用，减少重复建模的工作量。
