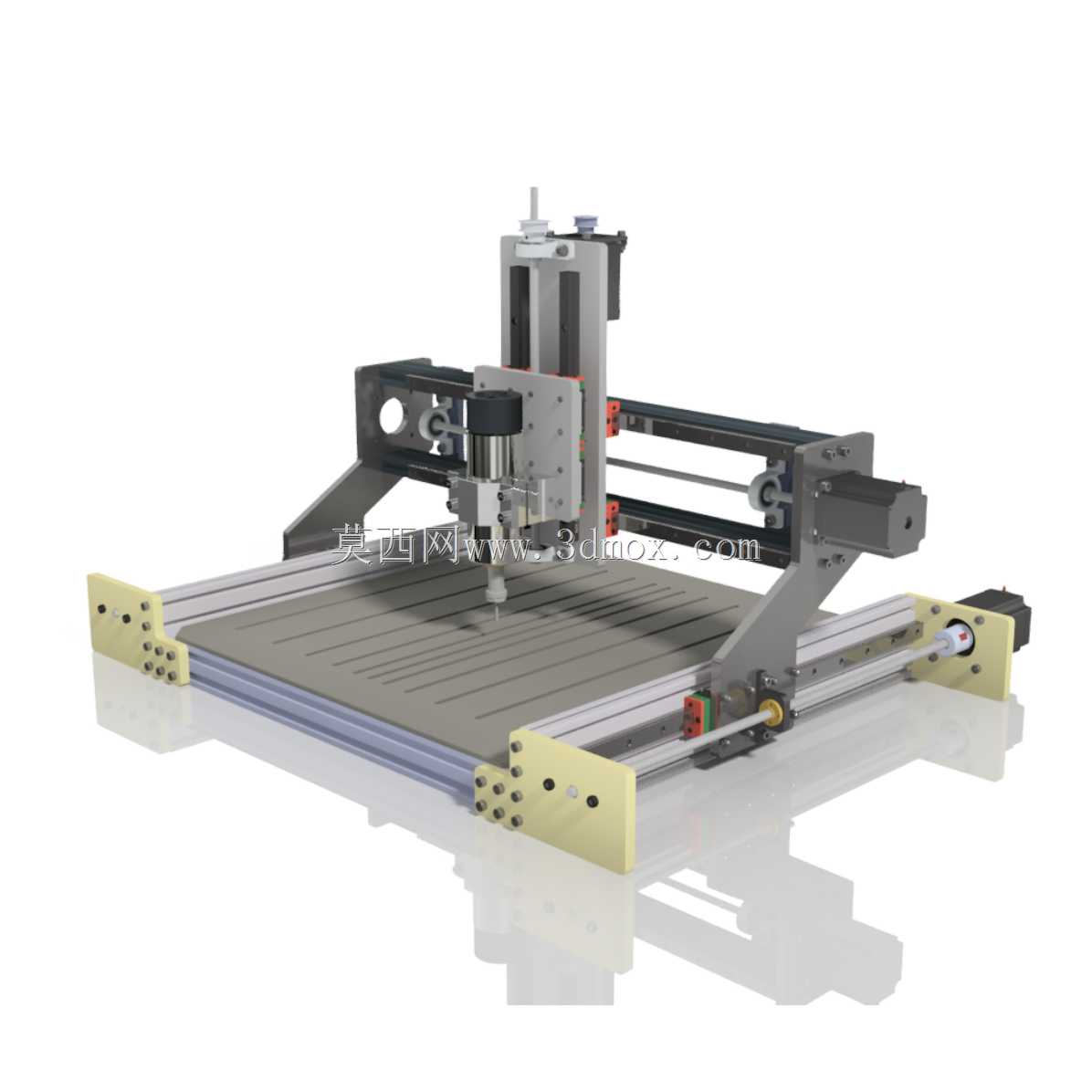

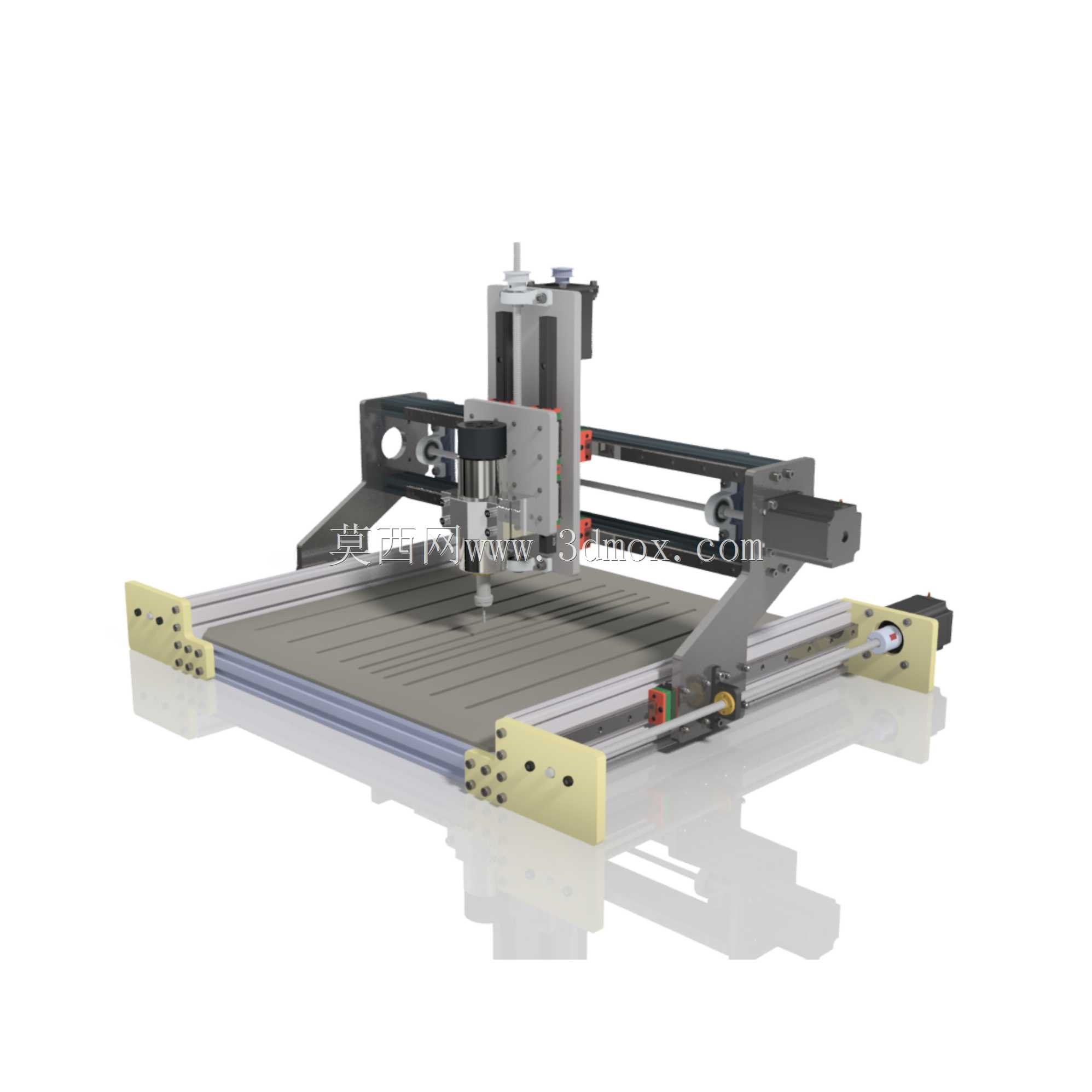

搭载Nema23步进电机的桌面级数控铣削设备

　　这款桌面级数控铣削设备的设计初衷，是面向个人工作室、创客空间以及小型加工场景的精密加工需求，填补了工业级机床占地大、成本高与手工加工精度不足之间的空白，可覆盖从创意原型打样到小批量定制零件加工的多元使用场景。在实际应用中，它能够适配多种常见加工材料，包括软质金属、工程塑料、亚克力、覆铜板甚至密度适中的木材，可完成平面铣削、轮廓切割、钻孔、浅槽加工等多种常规机加工序，尤其适合电子爱好者制作定制PCB电路板、手工爱好者加工个性化文创零件、小型创业团队完成产品原型的快速验证，无需依赖大型工业加工设备即可完成大部分中小尺寸零件的加工需求。

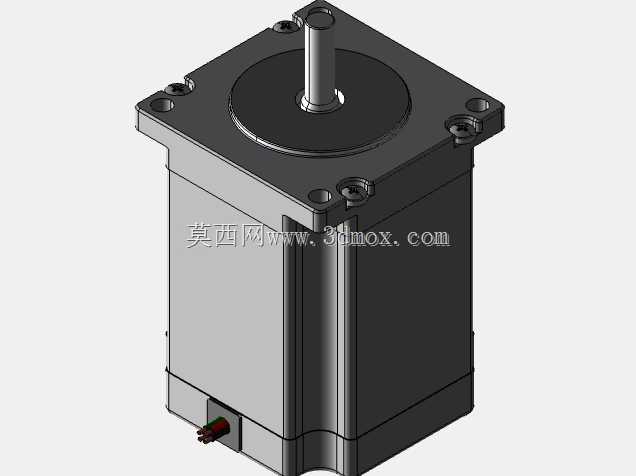

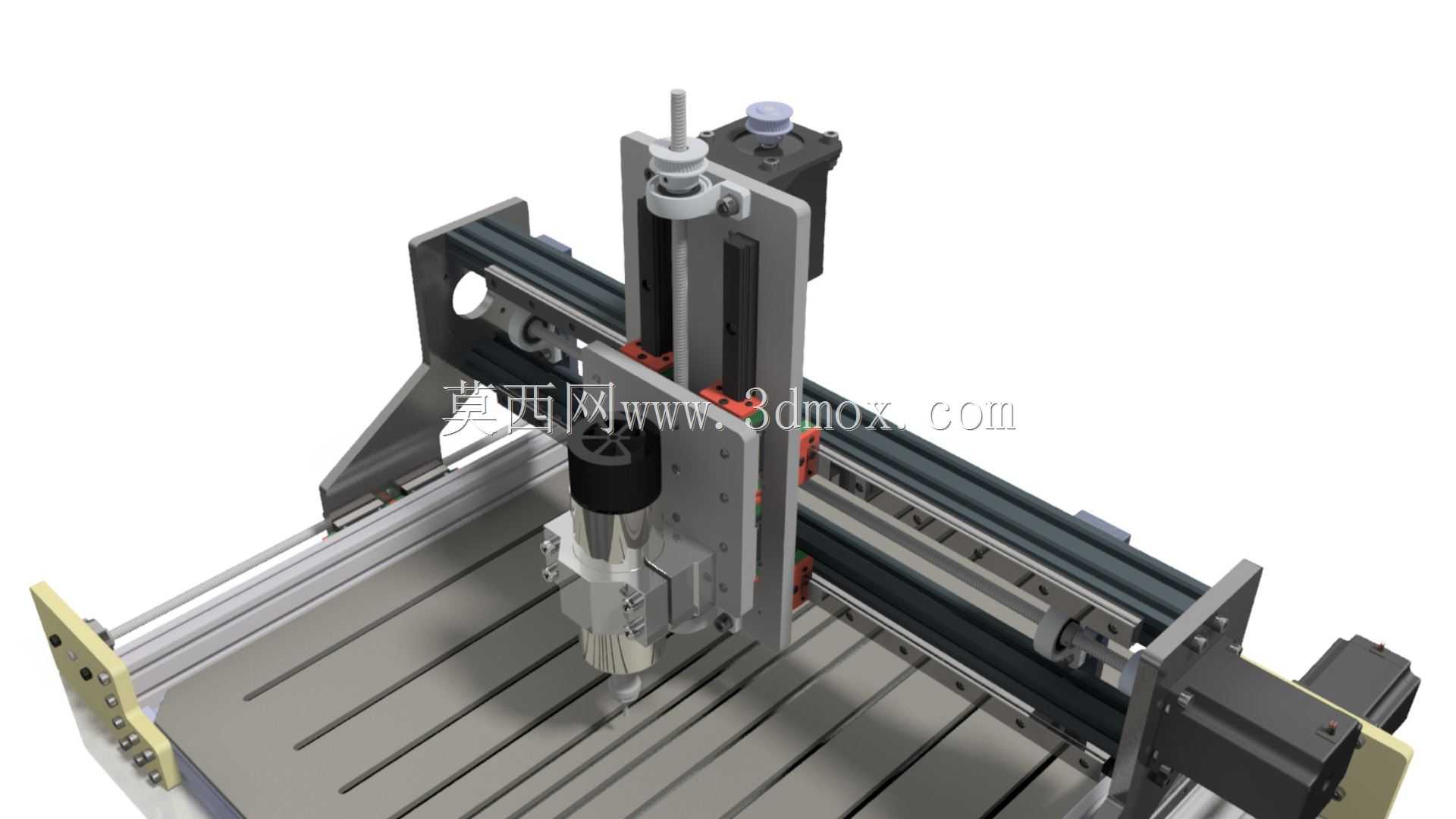

　　从功能特性来看，设备采用Nema23规格步进电机作为核心驱动部件，这类电机的扭矩输出特性刚好匹配桌面级设备的负载需求，既不会因为扭矩不足导致加工过程中丢步，也不会因为电机规格过大造成设备整体重量冗余、成本抬升。传动部分采用直线光轴配合滑动导轨的结构，在保证运动顺滑度的同时，也能控制整体制造成本，适合DIY用户自行组装调试；主轴部分采用适配小直径铣刀的高速主轴，可根据加工材料的不同调整转速参数，保证不同材质下的切削表面质量。设备的运动控制采用开源Arduino控制方案，对于有二次开发需求的用户来说，可以根据自身使用习惯调整控制参数、扩展功能模块，比如加装自动对刀仪、冷却系统、吸尘装置等附件，拓展设备的使用边界。

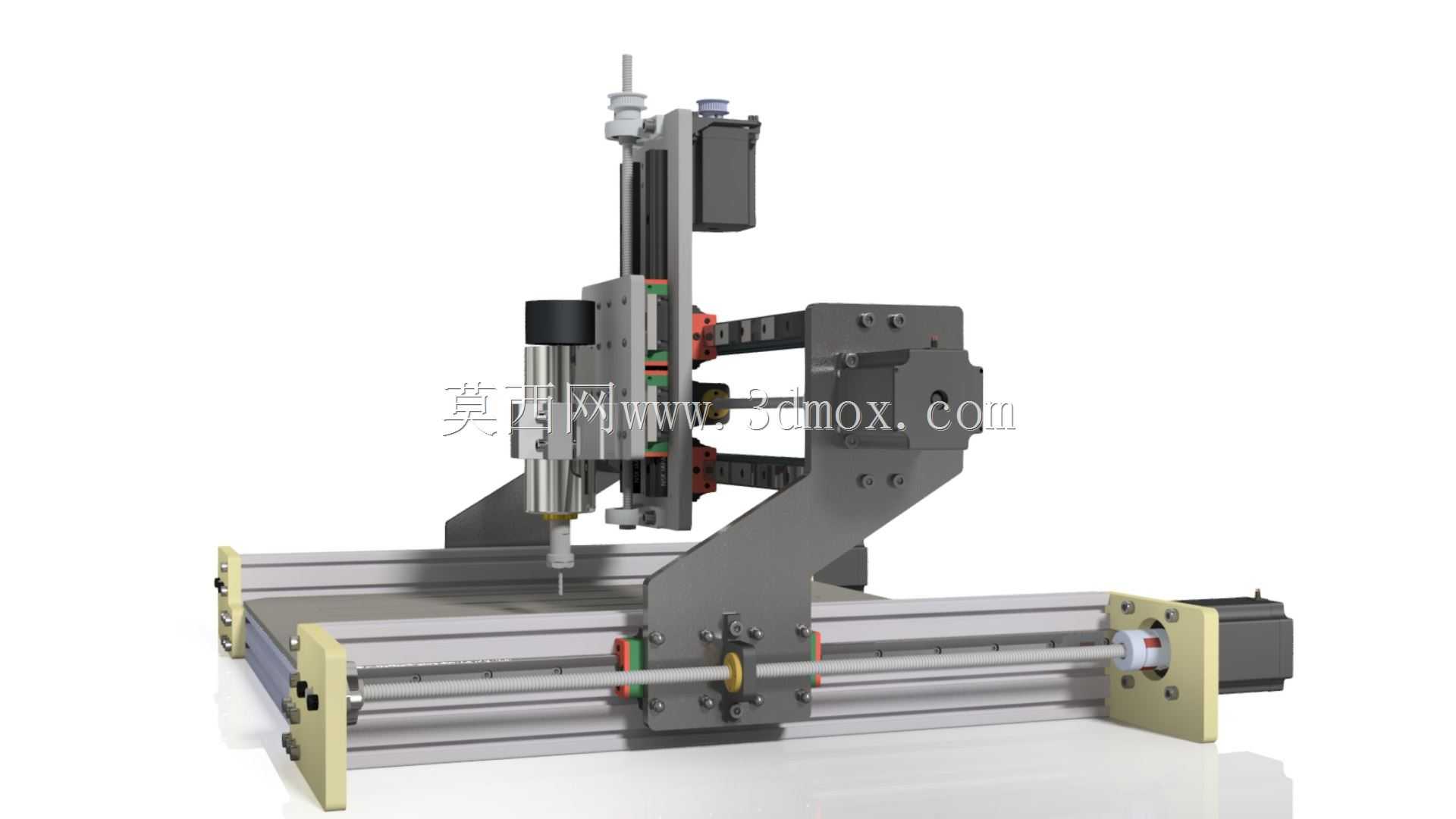

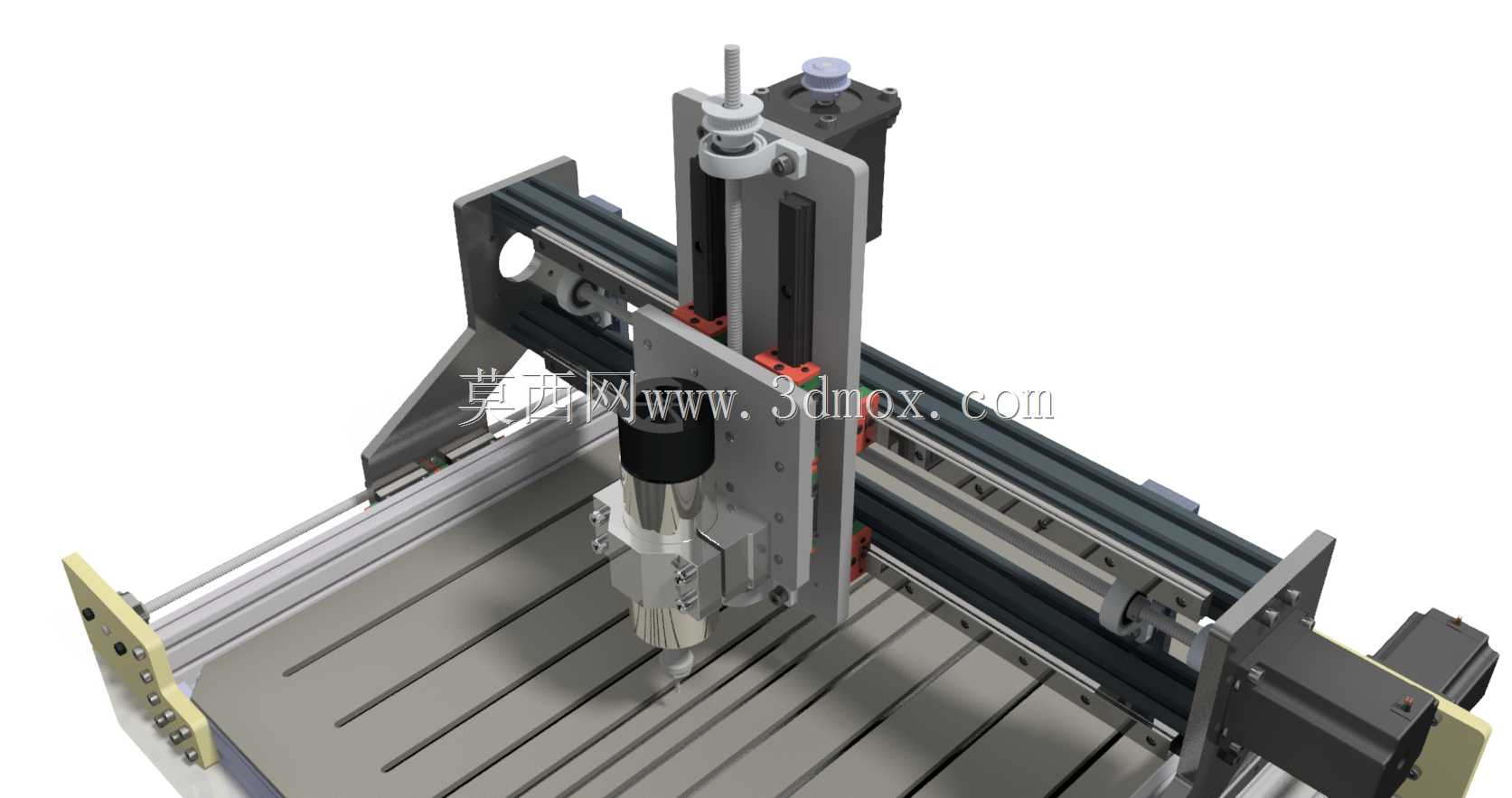

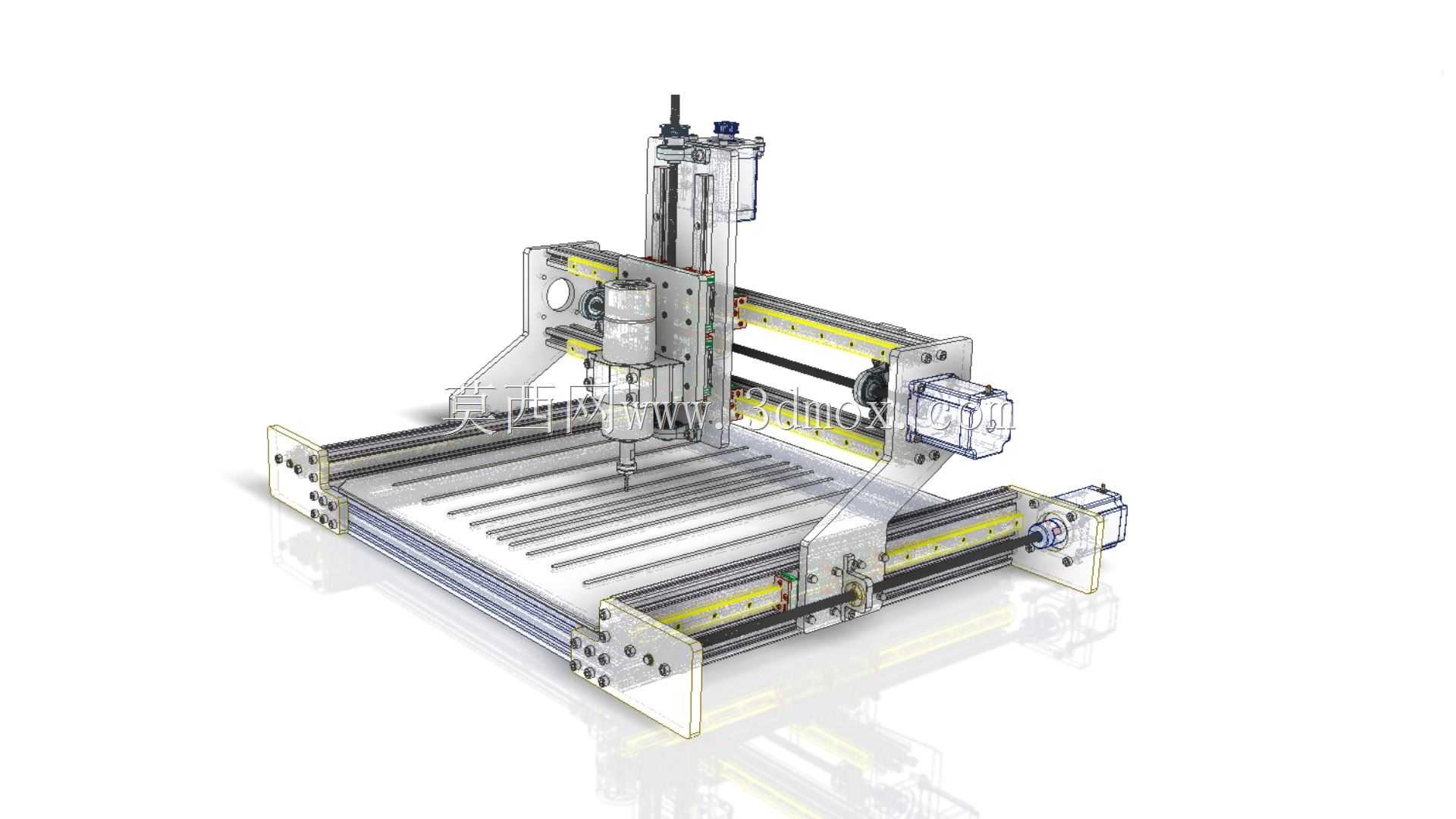

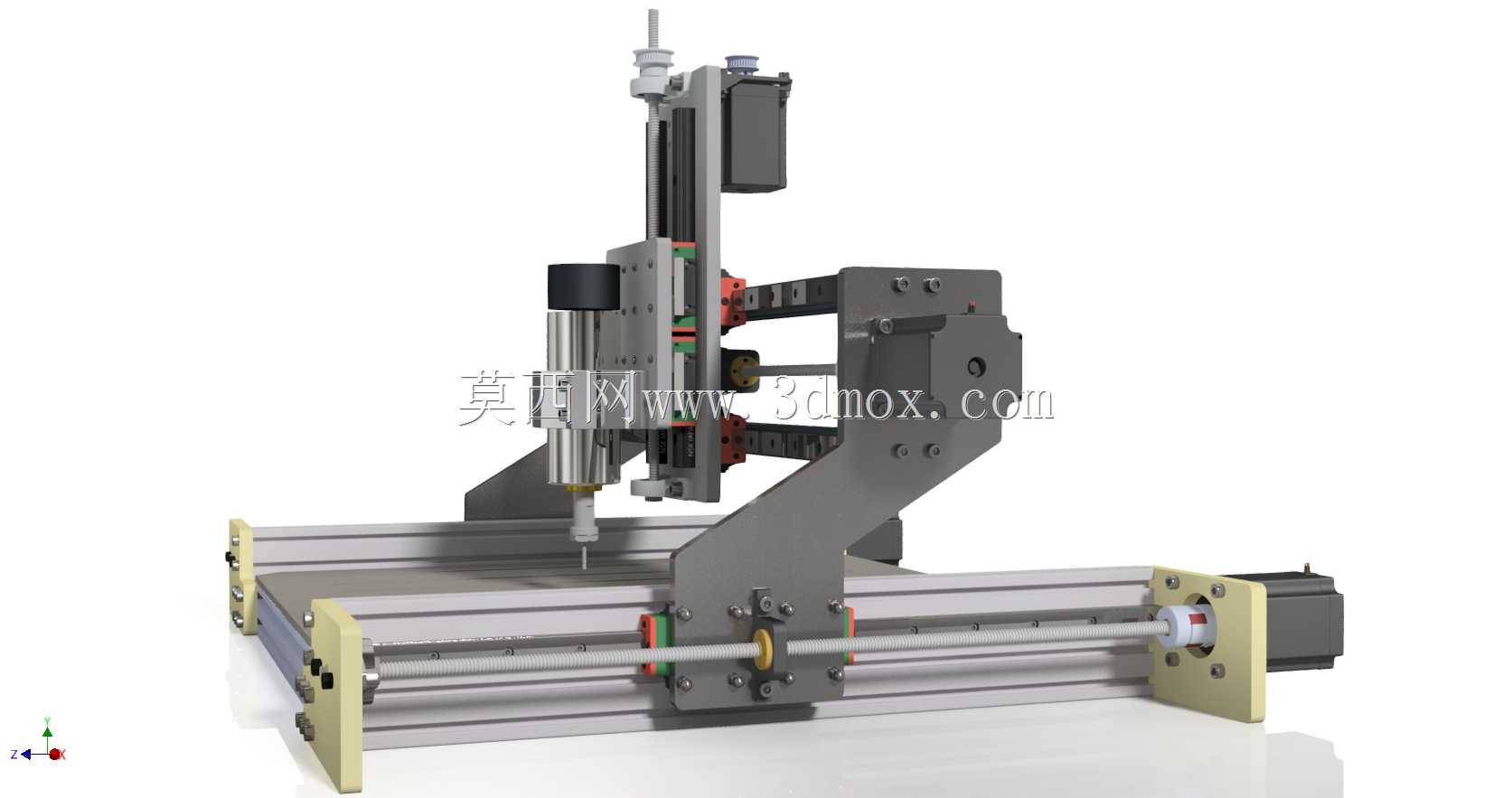

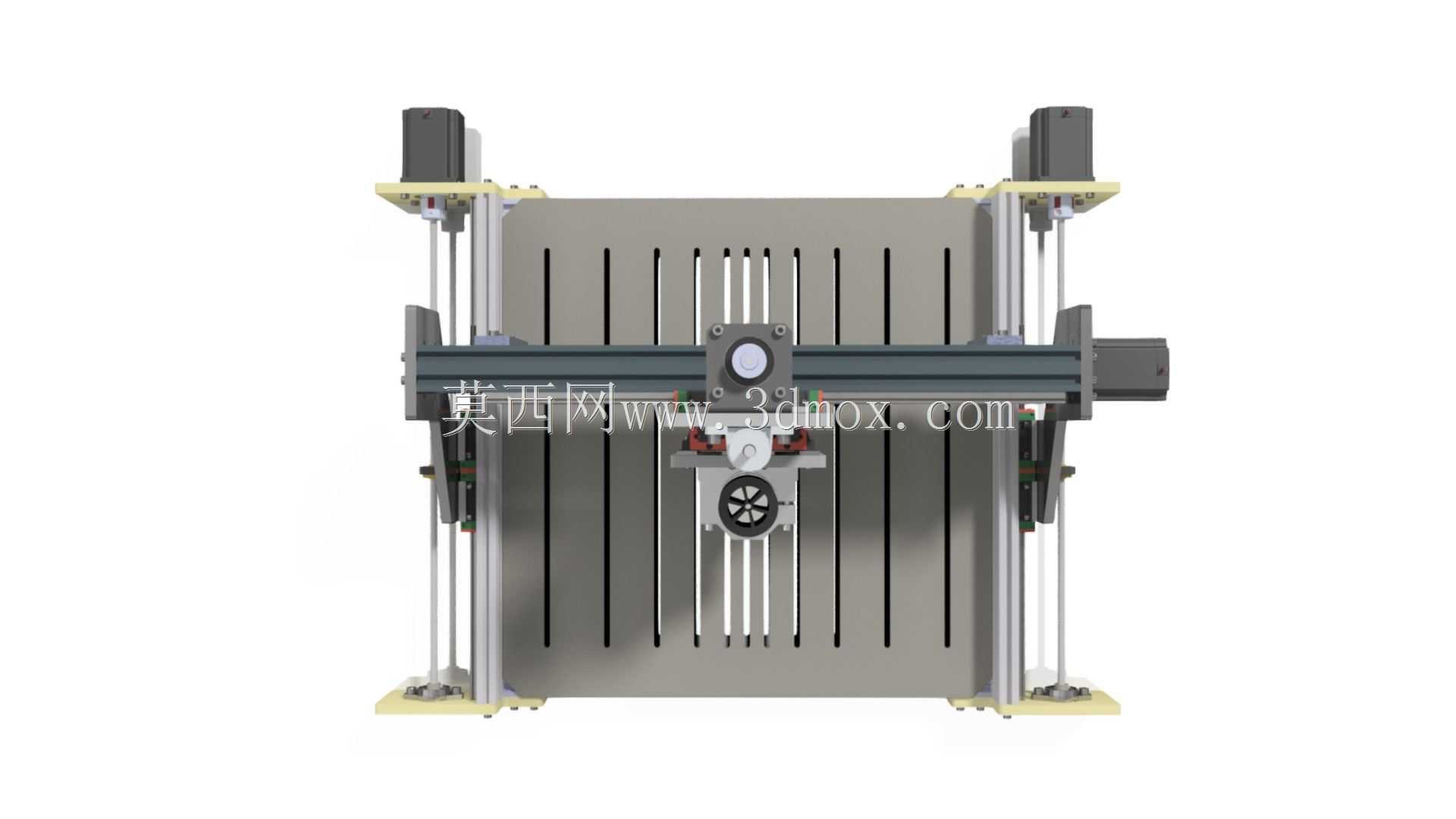

　　在设计思路上，这款设备优先考虑了桌面使用的安装边界与组装便利性，整体框架采用标准化铝型材与机加工板材拼接的结构，大部分零部件都可以通过常规五金渠道采购，用户不需要特殊加工设备即可完成整机组装，降低了个人用户的搭建门槛。结构设计上采用了龙门移动式的布局，也就是工作台固定、龙门架沿Y轴方向运动，这种布局相比工作台移动式的结构，在相同加工行程下设备整体占地面积更小，同时运动部件的重量分布更均匀，高速运动时的整机稳定性更好，能有效降低加工过程中的振动，提升加工精度。设备的走线全部采用拖链收纳，避免运动过程中线缆磨损、拉扯，提升长期使用的可靠性，各个运动轴的限位开关都设置在行程两端，防止运动超程造成机械结构损坏。

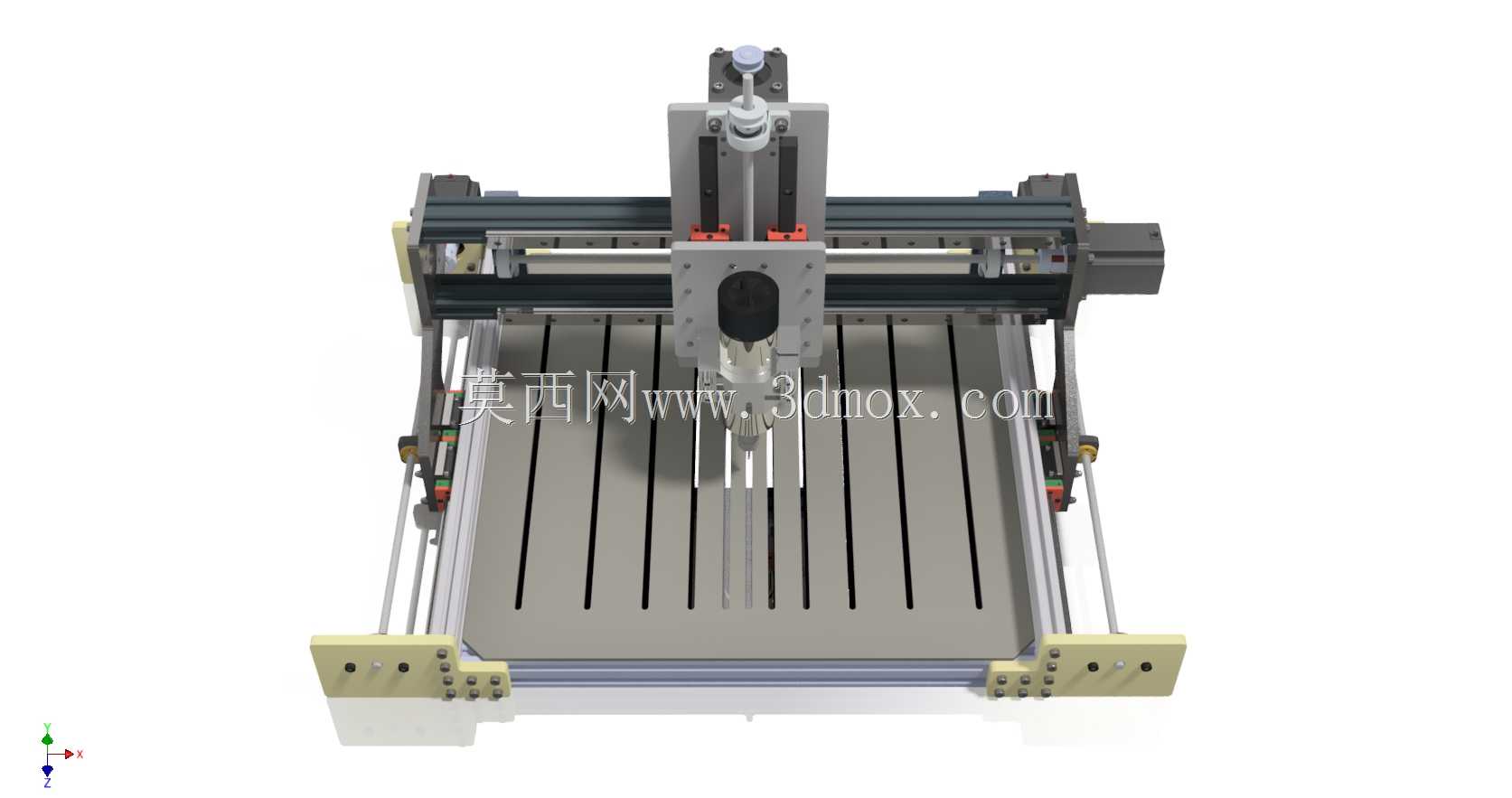

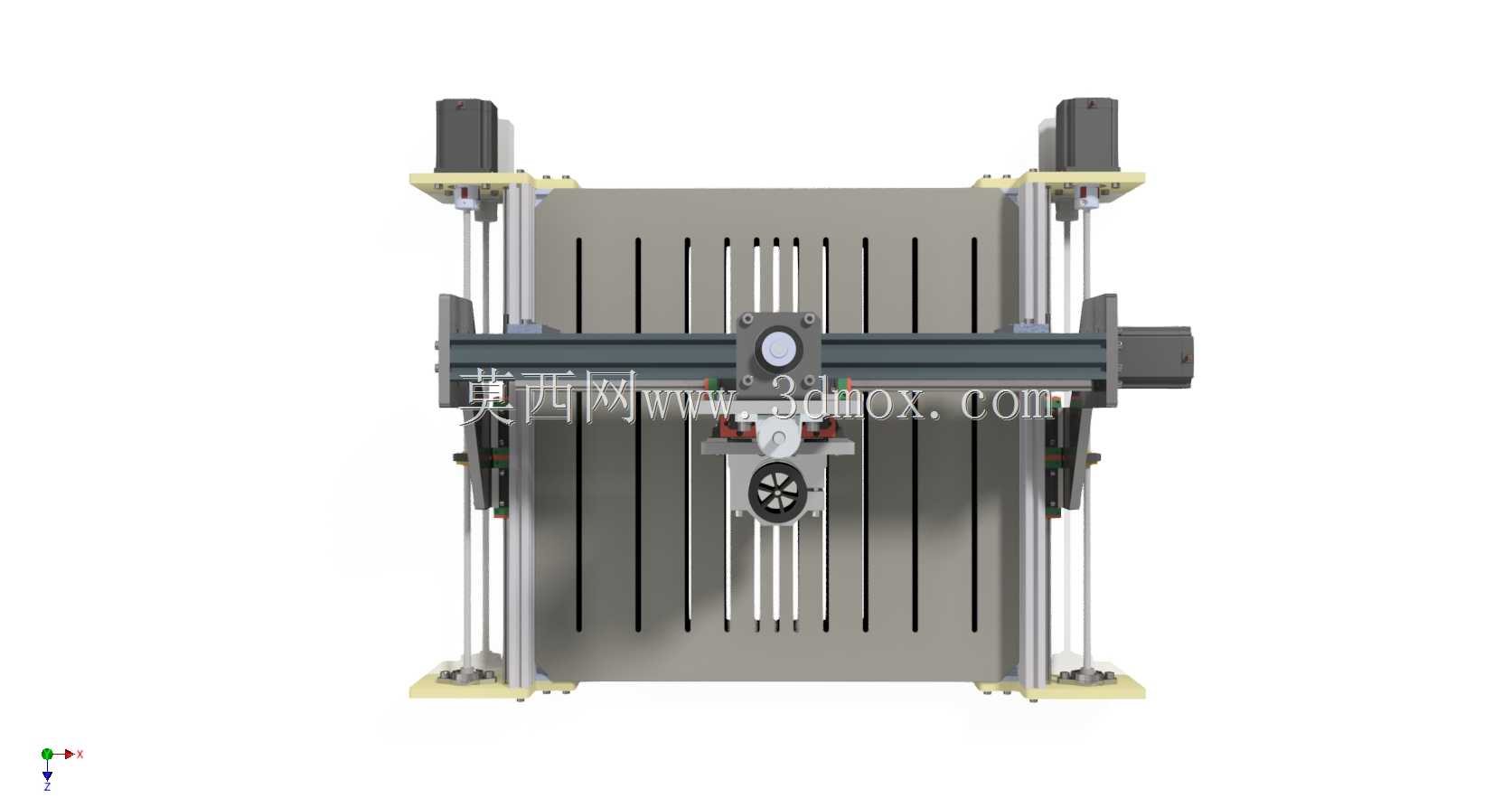

　　从尺寸参数来看，设备整体外形尺寸控制在750mm×550mm×650mm的范围内，这个尺寸刚好可以放置在常规的工作台面上，不需要额外占用独立的车间空间，普通的工作室桌面、家用工作台都可以承载。设备的有效加工工作区域为330mm×330mm×50mm，这个行程范围可以覆盖绝大多数小型零件的加工需求，不管是尺寸在100mm以内的小型结构件，还是300mm级别的平板类零件，都可以在单次装夹下完成加工，不需要多次翻面调整。Z轴方向50mm的行程，足够满足大部分平板类零件、浅型腔零件的加工需求，如果有特殊的高零件加工需求，也可以通过更换更长的Z轴导轨、调整立柱高度来拓展行程，结构本身预留了足够的改装空间。

　　在安装与调试层面，设备的各个部件都采用模块化设计，X、Y、Z三个运动轴的组件可以独立组装后再拼接成整机，组装过程中不需要复杂的专用工装，只需要常规的内六角扳手、百分表等工具即可完成导轨平行度、电机同轴度的校准。对于初次接触数控设备的用户来说，这种模块化的结构也降低了调试难度，每个轴的运动间隙都可以通过调整导轨滑块的预紧、同步带的张紧度来消除，保证运动精度。设备的控制箱可以独立放置在工作台下方，通过线缆与主机连接，不会占用工作台面的操作空间，操作按钮与急停开关都设置在方便触碰的位置，加工过程中出现异常可以快速停机，保障操作安全。

　　从实际加工表现来看，这款设备在加工亚克力、PVC等软质材料时，搭配合适的铣刀参数可以获得非常光滑的切割断面，几乎不需要后续的打磨处理；加工覆铜板制作PCB时，可以精准刻画出0.2mm宽度的线路，满足常规电路板的制作需求；加工铝合金等软质金属时，采用小切深、快进给的参数，也可以获得不错的加工精度与表面质量，完全可以满足原型件、非重载结构件的使用要求。相比工业级数控铣床，它的成本更低、占地更小、使用门槛更低，对于个人用户、小型团队来说是性价比极高的加工解决方案，同时开源的控制方案也为用户提供了足够的改装拓展空间，可以根据自身的使用需求不断升级设备的功能与性能。
