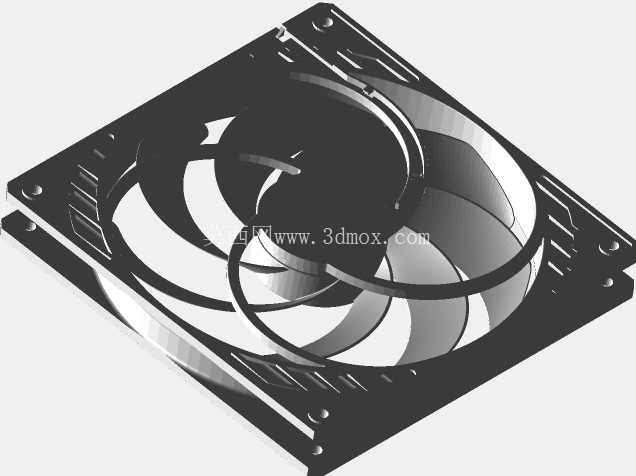

ArcticP14Slim超薄140mm散热风扇结构设计

在紧凑型PC装机、小型化工业控制机箱、嵌入式计算设备的散热方案选型中，140mm规格风扇一直是风量与噪音平衡的核心选择，而超薄款140mm风扇的出现，更是填补了狭窄安装空间下大风量散热的需求空白。这款Arctic P14 Slim超薄140mm风扇，在结构设计上首先围绕安装边界做了严格的尺寸管控，整体厚度远低于常规140mm风扇的25mm标准厚度，能够适配机箱冷排夹装、ITX机箱侧壁、显卡背部辅助散热、薄型服务器机架等常规厚度风扇无法安装的狭窄空间，安装孔位完全遵循140mm风扇的通用孔距标准，无需额外转接件即可兼容市面上绝大多数支持140mm风扇的安装位，降低了用户的改装与适配成本。

从功能特性来看，这款风扇采用了七叶大曲率扇叶设计，扇叶的翼型截面经过流体力学优化，在相同转速下能够推动更多空气通过，同时通过扇叶边缘的导流结构切割气流，减少扇叶与空气摩擦产生的涡流噪音，实现低转速下的高风量输出，兼顾散热效率与运行静音表现。风扇外框采用了一体化注塑成型的加强筋结构，在缩减整体厚度的前提下，通过框体边角的加厚设计与径向加强筋布局，避免薄型框体容易出现的共振变形问题，保证扇叶在高速运转时框体的结构稳定性，减少长期运行后的框体形变导致的扇叶擦框故障。

在实际应用场景中，这款风扇除了常规的机箱进排风使用外，尤其适合空间受限的散热场景：比如在紧凑型水冷排的双面夹装方案中，常规25mm厚度风扇双面安装会超出冷排安装空间的厚度限制，而超薄款风扇可以在不超出安装边界的前提下实现Push-Pull风道布局，提升冷排的热交换效率；在ITX小机箱的显卡背部位置，常规厚度风扇会与显卡PCB或者供电散热片产生干涉，超薄风扇可以贴装在机箱对应位置，直吹显卡背部的供电元件与显存颗粒，降低高负载下的元件温度；在工业嵌入式设备的散热风道中，超薄风扇可以安装在设备侧壁的狭窄夹层内，为密闭机箱内的工控主板、功率模块提供持续的空气流通，避免密闭空间内的热量堆积。

从设计思路层面，这款风扇的结构建模完全围绕实际安装与使用的痛点展开：首先是框体的走线槽设计，在框体边缘预留了线材收纳的凹槽，避免风扇线材突出框体平面，导致安装时与安装面产生间隙或者压损线材；其次是扇叶的动平衡校准结构，扇叶出厂前经过动平衡调校，每个扇叶的重量偏差控制在极小范围内，减少运转时的径向振动，同时扇叶中心的轮毂采用了全包覆设计，减少中心位置的气流乱流，提升气流的轴向输出效率；另外风扇的边角采用了缓震胶垫安装位设计，安装孔位内嵌软质缓震胶垫，能够吸收风扇运转时产生的微小振动，避免振动传递到机箱或者冷排上产生二次共振噪音，这一点在薄型风扇的设计中尤为重要，因为薄型框体本身的刚性弱于常规厚度框体，振动更容易被放大传递。

在安装边界的细节处理上，这款风扇的出线位置做了下沉式处理，线材从框体侧面的凹槽内引出，不会占用框体轴向的安装空间，保证风扇可以完全贴平安装面，不会因为线材的挤压导致风扇安装倾斜；扇叶与框体之间的间隙控制在极小范围内，既避免扇叶运转时与框体产生摩擦，又减少了间隙处的气流回流损失，提升风扇的送风效率；框体的四个安装角做了圆角过渡处理，避免安装时尖锐边角划伤安装人员或者线材，同时也减少了安装孔位处的应力集中，提升框体的抗摔抗形变能力。

对于结构设计从业者来说，这款超薄风扇的建模思路有很多可参考之处：在有限的厚度空间内，如何平衡结构强度、气动效率与安装兼容性，是薄型散热部件设计的核心难点。这款产品通过框体加强筋的合理布局、扇叶翼型的优化、安装细节的人性化处理，在缩减厚度的同时没有牺牲散热性能与结构可靠性，为紧凑型散热方案的设计提供了很好的参考样本，也为三维建模过程中处理薄壁结构、运动部件间隙、安装公差配合等问题提供了实际的参考案例。在进行同类薄型风冷产品的设计时，需要重点关注厚度缩减带来的刚性下降、振动放大、气流回流等问题，通过结构优化逐一解决这些痛点，才能做出兼顾性能与可靠性的产品。
