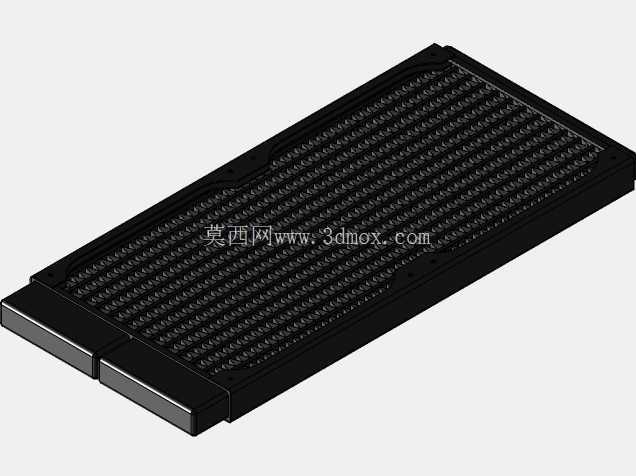

AlphacoolST20280mm电脑水冷散热排结构

　　从结构设计逻辑来看，冷排采用双水室侧边进出水的布局，进出水接口采用标准G1/4螺纹规格，能够兼容市面上绝大多数分体水冷的硬管、快拧接头，水室内部做了均匀的分流道设计，避免冷却液在单一流道内形成短路，保证每一片散热鳍片区域都能有均匀的冷却液流过，最大化热交换面积的利用率。冷排的核心散热区域采用高密度错列鳍片结构，鳍片与内部流道的铜管采用胀接工艺结合，尽可能降低接触热阻，鳍片表面做了平整化处理，能够与140mm规格的散热风扇形成紧密贴合，避免风扇吹出来的气流从鳍片与风扇的缝隙处漏流，提升风冷侧的热交换效率。在PC分体式水冷散热系统的搭建过程中，冷排作为整个回路的热交换核心部件，其结构设计、尺寸规格直接决定了整套散热系统的热负载承载能力与安装适配性。这款280mm规格的薄型水冷排，主打小空间机箱的水冷改装场景，针对常规140mm风扇位的安装孔位做了标准化适配，整体厚度控制在20mm级别，相比传统30mm以上厚度的冷排，能够在机箱顶部、前部等冷排安装空间局促的场景下完成部署，避免冷排与内存马甲、主板供电散热片、机箱走线空间产生干涉。

　　在安装边界的设计上，冷排四周的固定孔位严格遵循140mm风扇的标准孔距，双140mm风扇位的孔位累计间距为280mm，固定孔采用沉孔设计，使用标准的M3或者UNC6-32规格的风扇螺丝即可完成风扇与冷排的固定，不需要额外的转接支架。冷排的进出水接口位置设置在冷排长度方向的同一侧端面上，两个接口的间距经过优化，在安装接头之后不会与相邻的风扇安装位产生空间冲突，即使是采用带旋转结构的快拧接头，也能预留足够的操作空间完成管路的连接与拧紧。

　　在实际应用场景中，这款薄型冷排不仅可以用于常规台式电脑的CPU、显卡水冷散热回路，也可以适配小型ITX机箱的紧凑型水冷搭建，甚至在部分小型工业控制设备、嵌入式计算设备的改装散热场景中，也能凭借标准化的安装尺寸、较低的风阻特性，配合低转速静音风扇完成散热需求。冷排的外部边框采用高强度工程塑料与金属包边结合的结构，既能够降低整体重量，也能保证整个冷排的结构刚性，在安装风扇、连接管路的时候不会因为外力挤压导致鳍片变形、水室渗漏。冷排的鳍片区域做了黑色哑光处理，一方面能够避免金属鳍片长期使用出现氧化锈蚀，另一方面也能适配多数侧透机箱的内部视觉风格，不需要额外的装饰遮挡就能保持整洁的视觉效果。从流道设计的细节来看，冷排内部采用多通道平行流道结构，冷却液从进水口进入水室之后，会被均匀分配到十余根平行的扁形铜管当中，铜管与外部的散热鳍片充分接触，将冷却液携带的热量传递到鳍片表面，再通过风扇带动的气流将热量带出机箱，这种平行流道的设计相比单通道蛇形流道，能够大幅降低冷却液在冷排内部的流阻，减少水泵的负载，让整个水冷回路的冷却液循环更加顺畅，即使是低扬程的水冷泵也能驱动整个回路的稳定运行。

　　在安装尺寸的细节把控上，冷排的整体长度、宽度严格匹配双140mm风扇的外轮廓尺寸，不会出现冷排尺寸超出风扇轮廓导致机箱安装位无法适配的问题，20mm的厚度加上25mm厚度的标准140mm风扇，整体累计厚度为45mm，能够适配绝大多数机箱冷排位预留的50mm以上的安装空间，不会出现冷排加风扇之后盖不上机箱侧板的问题。冷排的边角位置做了小幅度的倒角处理，在安装过程中不会划伤机箱内部的线材或者安装人员的手部，细节处理符合PCDIY配件的常规设计规范。在实际选型过程中，这款冷排的热交换能力能够满足TDP300W以内的发热负载散热需求，配合中等转速的140mm风扇，能够将发热元件的温度控制在合理区间，同时保持较低的运行噪音，适合对噪音控制、安装空间有较高要求的水冷搭建场景。
