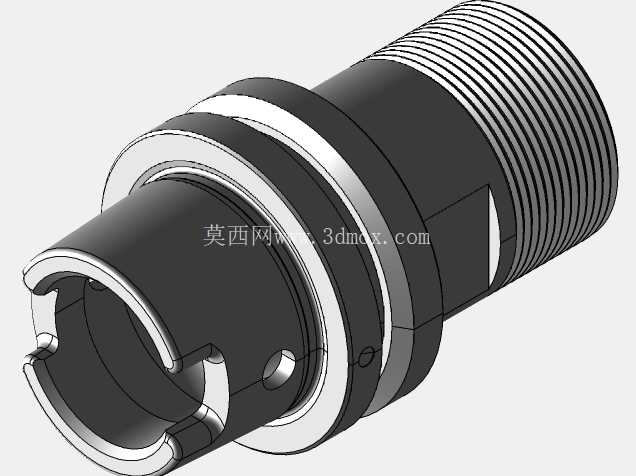

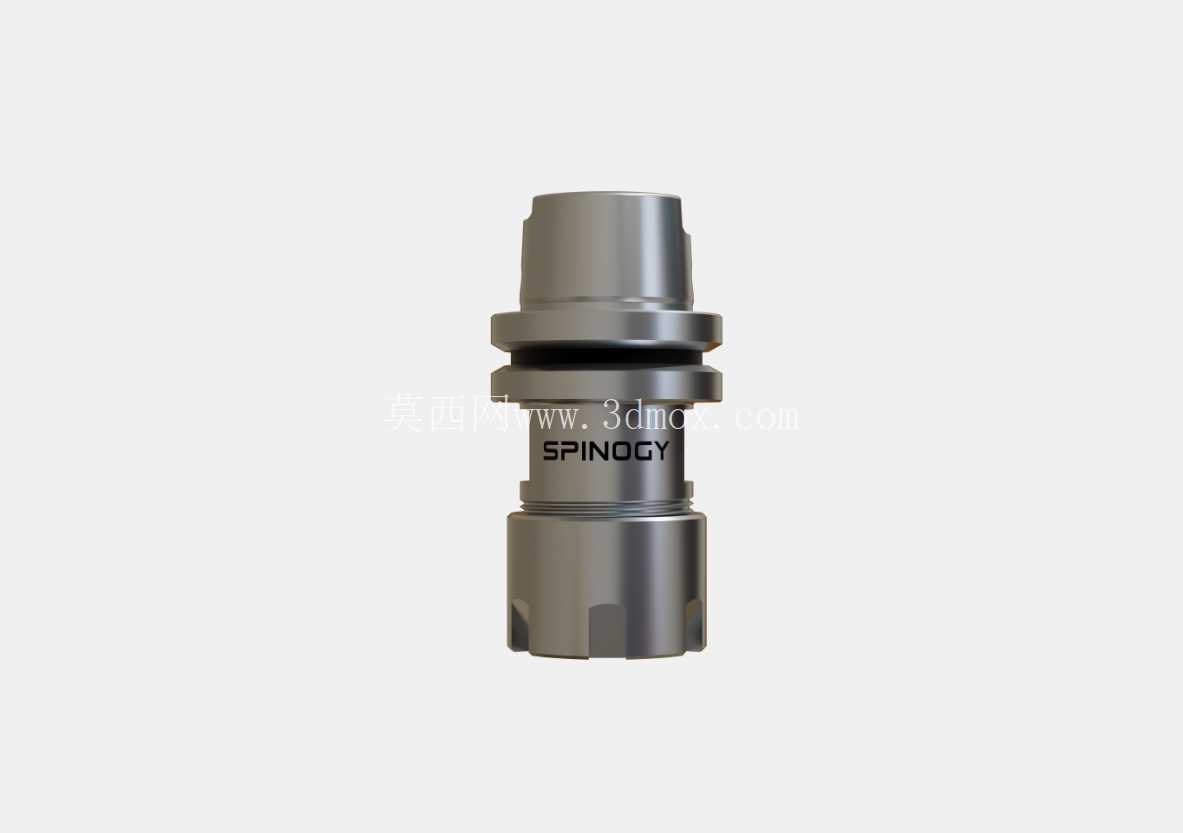

适配SPINOGY X22主轴的HSK-C32 ER20刀柄结构

在数控铣削加工场景中，刀柄作为连接机床主轴与切削刀具的核心过渡部件，其结构精度、装夹可靠性直接决定了加工过程的切削稳定性与最终工件的形位公差表现，本次涉及的HSK-C32 ER20刀柄，正是针对高速精密切削工况开发的主轴连接组件，专门适配SPINOGY X22系列主轴单元，在小型CNC加工中心、台式精雕设备、木工数控铣削设备中有着广泛的应用空间。

从实际设备适配角度来看，SPINOGY X22系列主轴多应用于中小型精密加工场景，常见于非金属材料轮廓铣削、轻金属精加工、小型模具型腔开粗等工序，这类工况对刀柄的动平衡表现、径向跳动控制有着较高要求，HSK-C型刀柄本身采用锥面与端面双重定位的夹紧方式，相比传统BT型刀柄仅靠锥面定位的结构，在高转速工况下的连接刚性优势十分明显，能够有效避免高速旋转时因锥面离心扩张导致的刀柄窜动问题。

这款刀柄的设计思路完全围绕高速轻载切削的实际需求展开，主体采用合金结构钢整体锻造成型后经精密磨削加工，核心配合面的尺寸公差严格控制在微米级：HSK-C32接口的锥面锥度为1:10，锥面大端直径32mm，端面与主轴端面的贴合度要求达到90%以上，安装时通过主轴内部的拉爪机构拉紧刀柄内孔的拉紧钉，实现锥面与端面的同时压紧，从根源上消除连接间隙，保证高速旋转时的同轴度。刀柄下端的ER20夹头安装位，适配标准ER20系列弹簧夹头，可夹持直径范围1-13mm的直柄刀具，覆盖了小型铣削加工中绝大多数常用刀具的柄径规格，夹头锁紧螺母采用带平衡槽的结构设计，能够在最高24000转的转速下保持稳定的动平衡表现，避免因螺母不平衡量带来的切削振纹。

从安装边界尺寸来看，这款刀柄的整体轴向长度控制在适配SPINOGY X22主轴的最优区间，既不会因为刀柄过长导致主轴悬伸量过大降低刚性，也不会因为长度不足干涉工件装夹；刀柄中部的法兰定位环外径与主轴端面的定位止口完全匹配，安装时能够快速实现径向定位，减少换刀时的找正时间。刀柄表面做了硬化防锈处理，在车间日常使用的切削液喷淋环境下能够长期保持表面精度，不会因为锈蚀导致配合面失效。

在实际加工应用中，这款刀柄的径向跳动控制能力表现突出，在夹头锁紧后，距离刀柄端面4倍刀具直径位置的径向跳动量可控制在0.005mm以内，能够满足精加工工序对刀具跳动的严格要求，有效延长刀具使用寿命，减少加工过程中的崩刀风险。针对木工铣削、塑料件加工这类粉尘较大的工况，刀柄的ER夹头安装位设计了防尘密封结构，能够阻挡切削粉尘进入夹头与刀柄的配合间隙，避免长期使用后出现夹头拆卸困难、精度下降的问题。

从结构设计的细节来看，刀柄内部的拉紧钉安装孔与锥面保持严格同轴，拉紧钉的螺纹规格与SPINOGY X22主轴的拉爪完全匹配，拉紧力传递均匀，不会出现偏载导致的刀柄倾斜问题；刀柄外圆的各台阶过渡处均做了圆角处理，避免应力集中，在长期承受交变切削载荷的情况下不会出现断裂失效的风险。ER螺母的锁紧端面与夹头的配合面做了精密研磨，锁紧时能够均匀推动夹头收缩，保证刀具夹持力均匀分布在整个夹头内孔表面，避免出现刀具偏斜、夹持力不足打滑的问题。

在设备选型匹配过程中，需要重点确认主轴的接口规格为HSK-C32，避免与HSK-A型、HSK-E型同尺寸接口混淆，不同类型的HSK接口虽然锥面尺寸一致，但端面键槽位置、拉紧钉规格存在差异，强行安装会导致配合面损坏。同时搭配ER20夹头使用时，需要根据刀具柄径选择对应规格的夹头，严禁使用大规格夹头夹持小直径刀具，否则会导致夹持力不足、跳动超差的问题。日常维护过程中，每次换刀时需要清理刀柄锥面、主轴锥孔、端面贴合面的切屑与油污，保证配合面清洁无异物，避免杂质进入配合面导致定位精度下降，长期存放时需要在配合面涂抹防锈油，放置在干燥的刀具存储柜中，避免磕碰损伤精密配合面。
