带视觉检测工位的皮带输送装置

　　这套带视觉检测功能的输送装置，主要面向3C电子零部件、小型包装件、精密五金件的生产流水线在线检测环节，可直接嵌入现有产线的工序衔接段，替代人工目检工位完成工件外观、尺寸、摆放姿态的快速筛查，在消费电子组装、食品外包装检测、小五金件分选场景中适配性较强。从结构布局来看，设备采用平皮带作为载料输送面，皮带下方布置光滑托板减少运行抖动，避免输送过程中工件位置偏移影响视觉采集精度；机架主体采用工业铝型材拼接搭建，两侧支脚底部配置可调脚杯，可根据现场地面平整度调整整机水平度，支脚安装孔位预留了膨胀螺栓固定空间，若现场设备运行节拍较快、存在启停冲击，可直接通过膨胀螺栓将机架与地面固定，消除整机共振隐患。

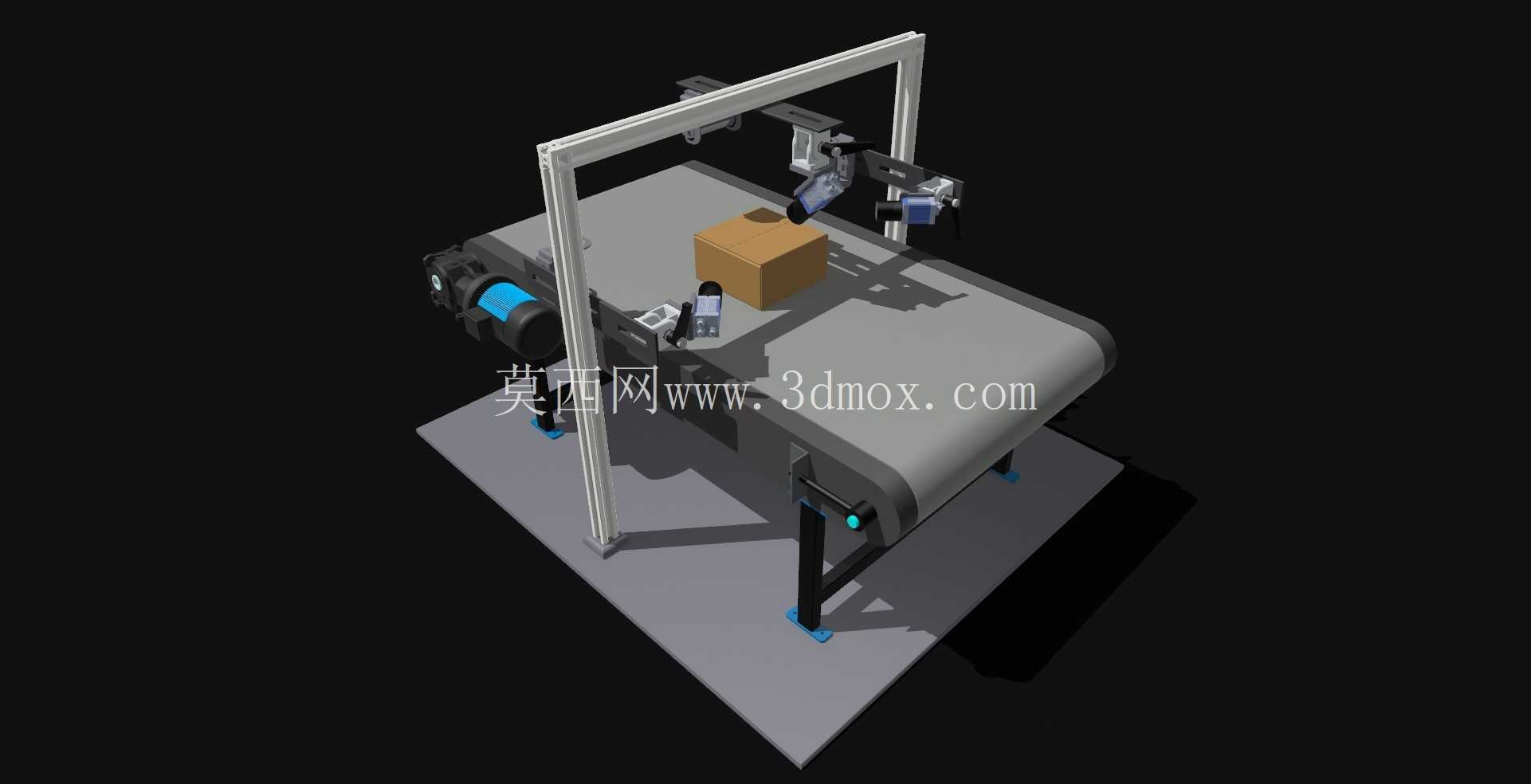

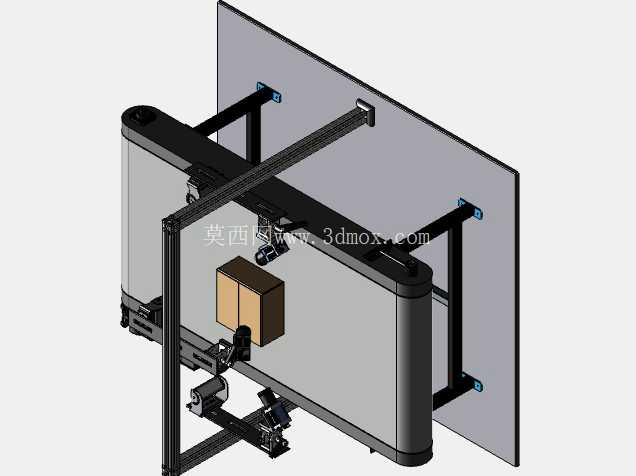

　　横跨皮带上方的龙门架是视觉检测组件的安装载体，龙门架同样采用铝型材搭建，型材槽内可灵活调整工业相机、环形光源的安装高度与水平位置，针对不同尺寸的检测工件，无需重新加工安装支架，仅通过T型螺栓即可快速调整检测组件的位姿，适配多规格产品的快速换产需求。龙门架上布置的多组相机可分别覆盖工件的顶面、侧前方与侧后方视角，配合对应角度布置的补光光源，可消除工件表面的反光阴影，避免因光照不足导致的检测误判；相机安装座设计了微调旋钮，可实现毫米级的位置与角度微调，调试阶段可快速将相机视场调整至覆盖整个皮带检测区域，保证经过检测位的所有工件都能被完整采集图像。输送驱动端布置在皮带一侧，采用减速电机直接驱动主动辊的传动方案，主动辊表面做滚花处理增大与皮带的摩擦力，避免皮带重载启停时出现打滑丢转；从动辊端配置张紧调节机构，通过调整从动辊的前后位置可张紧皮带，长期运行出现皮带松弛时无需拆解机架即可完成张紧调整，降低日常维护的工作量。皮带两侧设置了高度较低的导向挡边，挡边与皮带表面预留1mm左右的间隙，既可以避免输送过程中工件从皮带侧面掉落，又不会因间隙过小摩擦皮带造成额外的运行阻力。

　　从安装边界来看，设备整体长度适配常规1.2米的工位间距，宽度控制在0.7米以内，龙门架最高点距离地面高度约1.4米，不会遮挡现场操作人员的视线，也不会与产线周边的其他设备产生空间干涉；设备进料端与出料端的皮带高度与常规流水线作业面高度齐平，可直接与前后段的输送线对接，无需额外增加过渡接驳机构。在实际应用中，这套装置可搭配后端的分选执行机构，将视觉检测判定为不合格的工件直接从皮带上剔除，合格工件则顺着皮带流入下一道工序，相比传统人工检测，检测一致性更高，可长时间连续运行，不会因人员疲劳出现漏检、错检问题。

　　设计阶段充分考虑了不同行业的适配需求，所有型材连接位置均采用标准紧固件，若现场需要加长输送段、增加检测相机数量，可直接通过拼接同规格铝型材完成扩展，无需重新设计整体机架结构；皮带宽度也预留了调整空间，若需要输送尺寸更大的工件，仅需更换对应宽度的皮带、托板与辊筒即可完成改造，整体结构的模块化程度较高，可减少后续改造成本与周期。设备运行时的皮带速度可通过配套的调速器调整，根据不同工件的检测精度要求调整输送节拍，检测精度要求高的工件可适当降低皮带运行速度，保证相机有足够的曝光时间采集清晰图像，对检测速度要求高的场景则可提高皮带速度，匹配整线的生产节拍。
