带旋转给料器的螺旋输送设备结构

在粉体、颗粒状物料的连续输送作业场景中，这类集成旋转给料结构的螺旋输送装置，是衔接上游储料单元与下游工艺环节的核心中转输送设备，常见于粮食加工、建材配料、化工粉体输送、环保固废处理等生产工段，主要承担散状物料的定量给料、密闭输送功能，避免物料输送过程中出现扬尘、卡料、给料不均的问题。

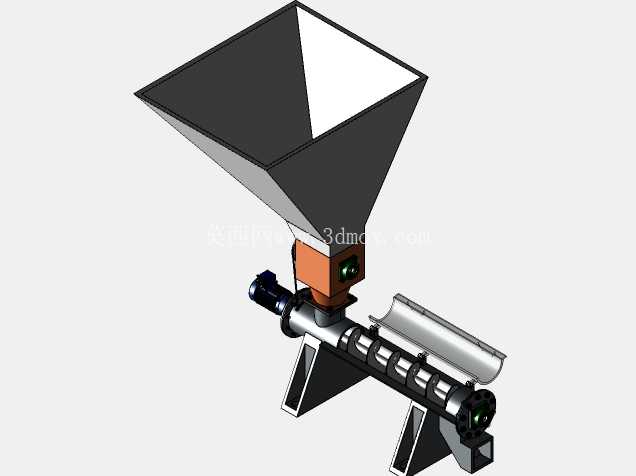

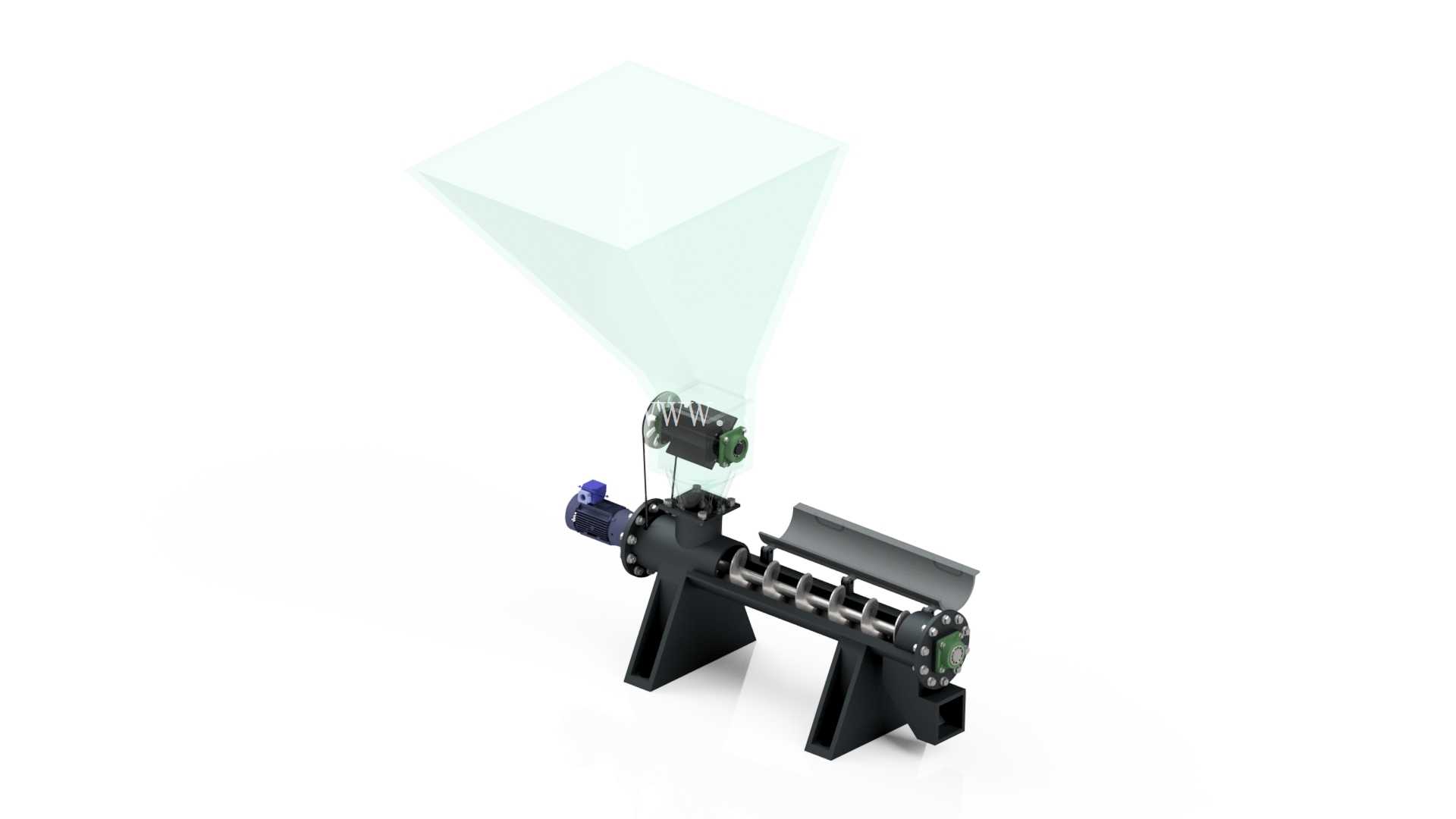

从结构设计逻辑来看，上方的锥形料斗采用大倾角锥面设计，锥壁角度设置大于常见散料的安息角，能够保证料斗内的物料依靠自重顺畅下落至给料单元，不会出现物料架桥、积料堵料的情况，料斗的上口尺寸适配常规储料仓的出料接口，下口与旋转给料器的进料口做了法兰对接设计，对接面预留密封槽，可填充密封胶条实现密闭衔接，防止输送过程中粉尘外溢。旋转给料器的叶轮采用等距格腔结构，叶轮与壳体之间的间隙控制在极小范围，既可以保证叶轮转动时不会与壳体发生剐蹭，又能通过格腔的容积变化实现定量给料，同时起到锁气作用，避免输送通道内的气流反窜至料斗，影响物料下落的稳定性。

下方的螺旋输送主体采用U型槽体结构，槽体上方设置可拆卸盖板，方便日常检修时清理槽内残留物料、更换磨损的螺旋叶片，螺旋轴两端采用带座轴承支撑，驱动端配置减速电机直连，减少传动环节的功率损耗，螺旋叶片采用等距实体螺旋面设计，适配流动性较好的颗粒、粉体物料输送，叶片边缘与槽体内壁的间隙均匀，避免物料在槽壁残留。槽体的出料口设置在端部下方，可直接对接下游的配料设备、提升设备或者包装设备的进料口，槽体底部的两个支撑脚采用焊接式钢结构，脚座上预留长条形安装孔，能够适配安装基础的小范围尺寸误差，降低现场安装的对位难度。

在安装边界方面，该设备的整体长度适配中小产能的输送工段需求，料斗顶部的最高处距离安装基准面的高度，可根据现场储料仓的出料高度做适配调整，设备整体宽度控制在紧凑范围，不会占用过多的车间横向空间，驱动电机的接线盒位置预留足够的接线操作空间，日常维护时无需拆解主体结构即可完成接线、检修操作。旋转给料器的独立驱动单元与螺旋输送的驱动单元分别设置，二者可通过电控系统实现转速匹配，根据不同物料的输送需求调整给料量与输送速度的配比，比如输送流动性较差的粘性粉体时，可适当提高旋转给料器的转速，保证给料量充足，同时匹配螺旋轴的转速，避免槽内物料堆积过载。

从实际使用的工况适配性来看，该结构的密闭式设计能够满足有防尘要求的生产车间使用需求，所有转动部件的外部均设置防护结构，避免生产过程中杂物卷入转动部位造成设备损坏，各连接法兰的螺栓孔均采用标准化尺寸设计，易损件如密封件、轴承、叶片均可快速更换，降低设备的后期维护成本。在结构建模过程中，所有配合面的公差均按照常规机械加工的精度要求设置，转动部件的同轴度、垂直度公差满足中等转速下的运转需求，不会出现运转时的异常振动、噪音问题，支撑脚的结构强度经过校核，能够承受满负荷运行时的设备自重与物料重量，不会出现支撑变形的情况。
