容积式杯装灌装及滚筒输送组合设备

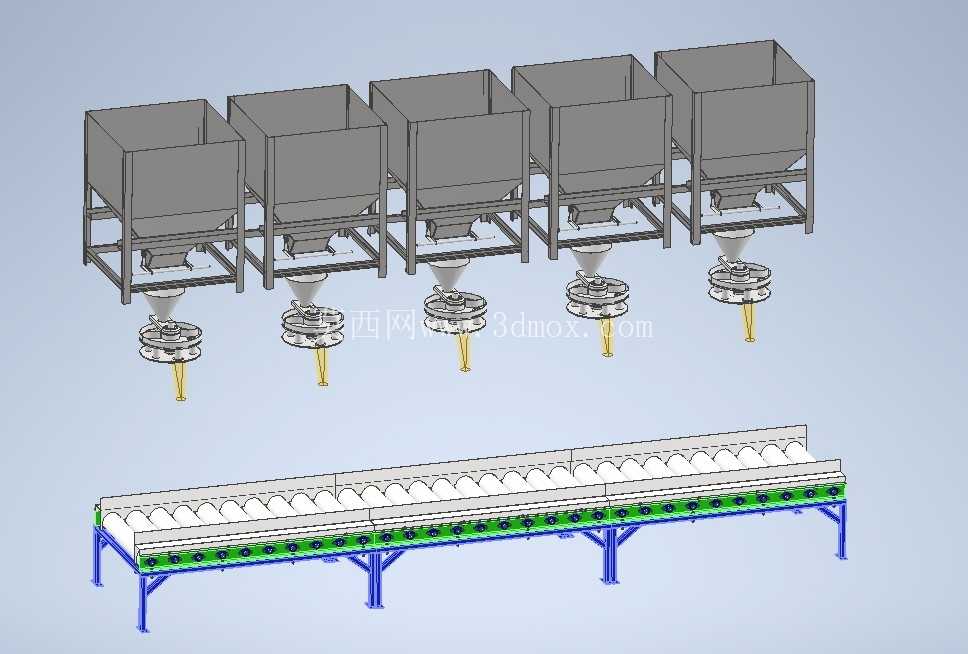

这套组合设备主要面向食品加工、精细化工、建材配料等需要多组分定量投料的生产场景，解决传统人工配料精度差、效率低、物料抛洒浪费的痛点，可直接对接后端搅拌、混料工序，完成从储料、定量到输送的全流程衔接。设备整体由五组容积式定量储料单元与一台长距离滚筒输送机组合而成，可用净高控制在4米左右，安装时需预留顶部加料空间与底部叉车通行通道，地面需做硬化找平处理，支脚位置需匹配预设的地脚螺栓点位，避免运行过程中出现振动偏移。

从功能逻辑上看，五组储料仓采用方锥斗结构设计，上部为方形储料腔，可容纳单批次2-3立方的颗粒状、粉状物料，下部锥斗角度设置为62度，可有效避免流动性一般的粉体物料出现架桥、堵料问题，每个锥斗出口位置配置独立的容积式定量杯机构，通过定容腔的旋转动作完成单次定量下料，定量误差可控制在±2%以内，满足常规配料工序的精度要求，无需额外配置称重模块即可实现稳定定量，大幅降低设备制造成本与后期维护难度。定量杯下方设置导流出料嘴，可精准对准下方输送线上的容器口，避免物料撒漏到容器外部造成浪费与现场清洁负担。

配套的滚筒输送机采用蓝色方管焊接机架，支脚为可调节结构，可根据现场地面高差调整整体水平度，输送面采用密排滚筒设计，滚筒间距设置为50mm，可适配底部尺寸不小于200mm的各类料桶、料箱，输送线两侧设置导向挡边，防止容器在移动过程中出现偏位、卡滞问题，输送速度可通过驱动端的减速电机进行调节，匹配不同的配料节拍需求。设备运行逻辑为：底部开口的储料容器由人工或辅助上料机构放置到输送机进料端，随滚筒线向前移动，当容器触发对应储料仓下方的位置传感器时，输送线暂停，对应位置的定量杯动作完成下料，下料完成后输送线继续启动，将容器输送至下一个储料点位完成其余组分的配料，所有物料分配完毕后，容器被输送至线体末端，由叉车直接叉取转运至搅拌机工位完成投料，全程无需人工反复搬运物料与称重，可大幅降低一线操作人员的劳动强度。

设计过程中重点考量了不同物料的流动性差异，储料仓锥斗位置预留了振动器安装位，针对流动性较差的物料可加装振动装置辅助下料，定量杯的腔体内壁做抛光处理，减少物料粘附残留，避免不同批次物料出现交叉污染。输送线的驱动端设置过载保护机构，当出现容器卡滞时可自动停机并触发报警，避免电机烧毁与结构件变形。整套设备的结构件多采用标准型材与通用件制作，后期维护更换配件成本较低，可根据实际生产需求调整储料仓的数量与输送线的长度，适配不同配方的配料生产需求，安装时无需复杂的地基施工，仅需将各单元按定位组装接线即可投入使用，适合中小型生产车间的配料工序升级改造。
