好盈白金版100A V3航模无刷电调结构

在航模及小型无人飞行器的动力系统搭建中，电调是连接飞控与无刷电机的核心执行部件，直接决定动力输出的响应速度与运行稳定性，这款100A规格的无刷电调，主要适配4S供电体系下的多旋翼、固定翼航模以及小型工业级无人机动力需求，能够在持续大电流输出场景下稳定完成电机转速调控，支撑飞行器完成起降、巡航、机动动作等全流程动力匹配。

从实际使用场景来看，这类大电流电调多用于轴距350-550mm级别的多旋翼无人机，或是翼展1.2-2m的固定翼航模，可匹配单台最大持续电流80A级别的外转子无刷电机，满足航拍作业、航模竞技、小型巡检无人机的动力配置需求，在动力链路中承担着将飞控输出的PWM控制信号转化为三相交流电驱动电机运转的核心作用，同时还承担着电池电压监测、电机过流保护、堵转保护等功能，避免动力系统异常导致的设备损毁。

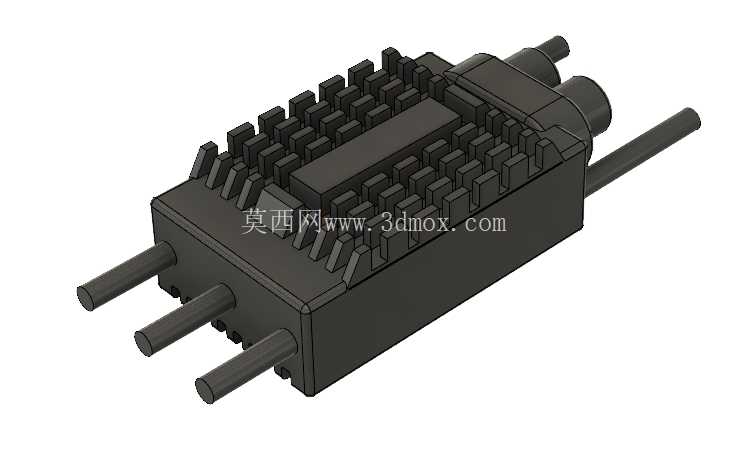

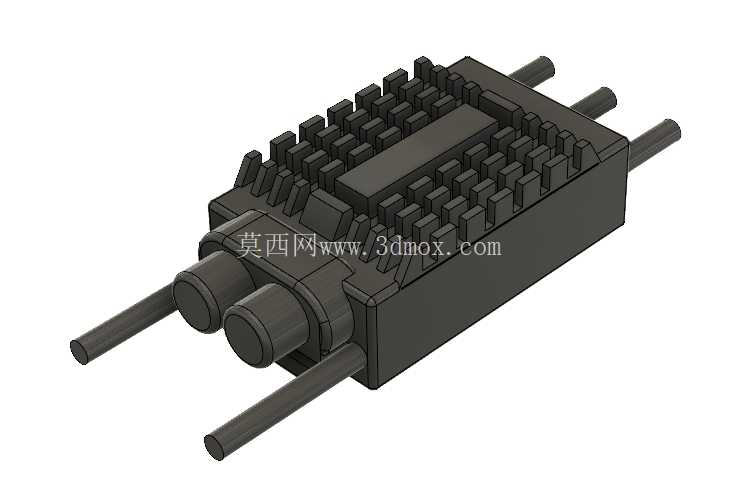

从结构设计层面来看，该电调整体采用长方体主体布局，主体外壳集成了阵列式散热鳍片结构，鳍片沿电调长度方向排布，在不额外增加过多体积的前提下最大化散热面积，适配大电流工况下功率管的散热需求，避免长时间满负载运行时功率器件过热降频甚至烧毁。电调一端引出三根较粗的动力输出线，用于连接无刷电机的三相接线端，接线端预留足够的线长余量，方便安装时根据机架布局调整走线方向；另一端引出供电输入线与信号控制线，供电线用于连接动力电池主回路，信号线则对接飞控的油门信号输出端口，实现转速指令的传输。

设计过程中充分考虑了航模安装的空间边界，主体外壳的长宽高尺寸适配常规航模机架的电调安装位，鳍片结构的凸起高度经过严格控制，不会与机架侧板、机臂结构产生安装干涉，外壳边角做了小圆弧过渡处理，避免安装过程中尖锐边角划伤线材或是机架碳板。功率器件的排布紧贴外壳内壁的散热基底，导热路径尽可能缩短，减少热阻，让工作产生的热量能够快速传导到外壳鳍片上，借助飞行过程中的迎面气流完成被动散热，无需额外加装散热风扇即可满足持续100A电流输出的散热要求。

在安装适配性上，电调主体的固定孔位间距符合主流航模配件的安装标准，可以通过扎带、双面胶或是螺丝直接固定在机架的电调安装位上，线材的出线方向经过优化，无论是采用机臂下置还是中心板下置的安装方式，都能顺畅完成走线，避免线材过度弯折导致的线芯断裂、绝缘层破损问题。电调的信号接线端采用标准的杜邦接口定义，兼容市面上绝大多数开源飞控与商业航模飞控的信号输出规范，无需额外改线即可完成对接，降低装机调试的复杂度。

从功能特性上看，该电调支持无刷电机的平滑启动与快速响应，油门线性经过调校，能够在低油门区间保持细腻的转速控制，满足航拍作业时的动力平稳性要求，高油门区间则能提供充足的电流输出能力，支撑飞行器完成大机动动作或是大负载起飞。内置的保护逻辑会实时监测供电电压、工作电流与电机运行状态，当出现电池电压过低、电流超出阈值、电机堵转等异常情况时，会自动调整输出状态或是切断动力输出，保护电池、电机与电调自身不受损坏。

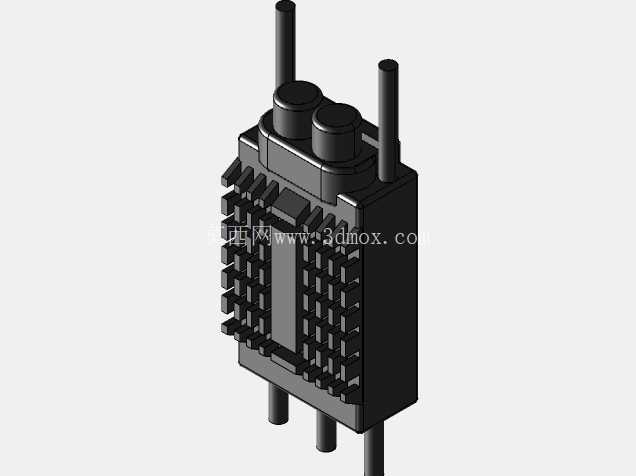

在三维建模过程中，结构设计完全还原了实物的装配关系，外壳的鳍片细节、接线柱的凸起结构、线材的出线位置都按照实际尺寸1:1还原，能够直接用于航模机架的虚拟装配校验，检查电调与机架、机臂、其他机载设备的空间干涉情况，也可以用于航模动力系统的教学演示，帮助从业者理解无刷电调的外部结构与安装逻辑。建模时对散热鳍片的细节做了精准还原，每一片鳍片的厚度、间距都与实物一致，能够准确反映电调的实际占用空间，避免装机时出现空间预留不足的问题；接线端的线材直径、长度也按照实际规格建模，方便在设计阶段就规划好走线路径，优化整机的布线布局，减少线材冗余带来的重量增加与风阻提升。
