等比例9伏叠层供电电池三维结构模型

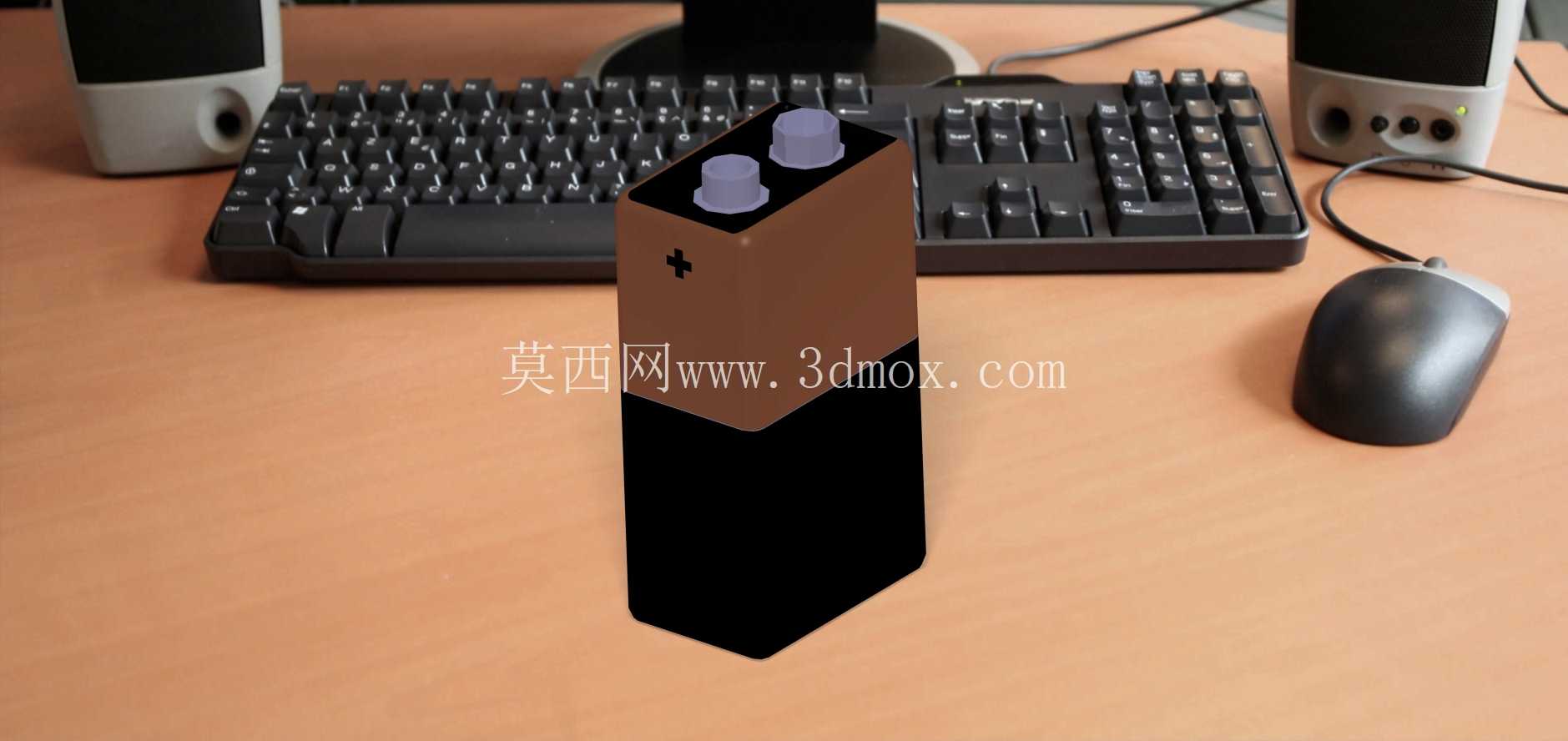

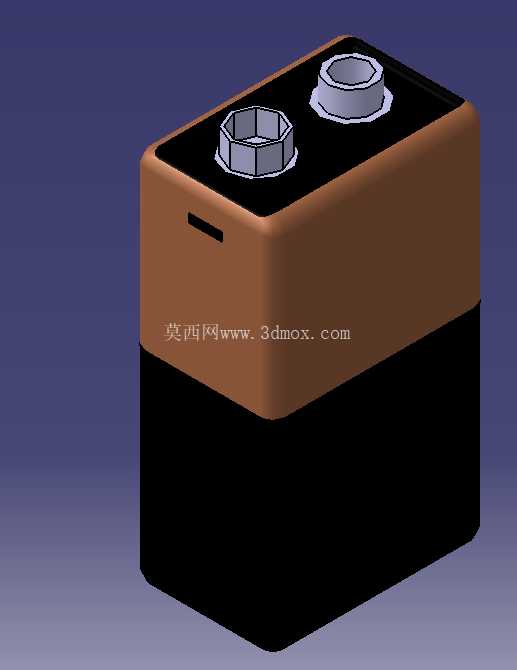

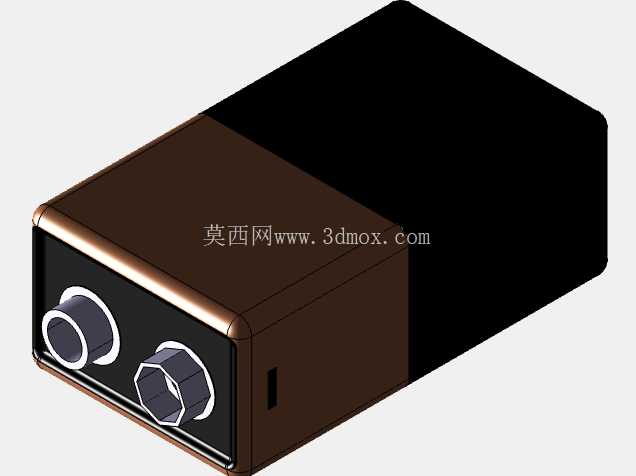

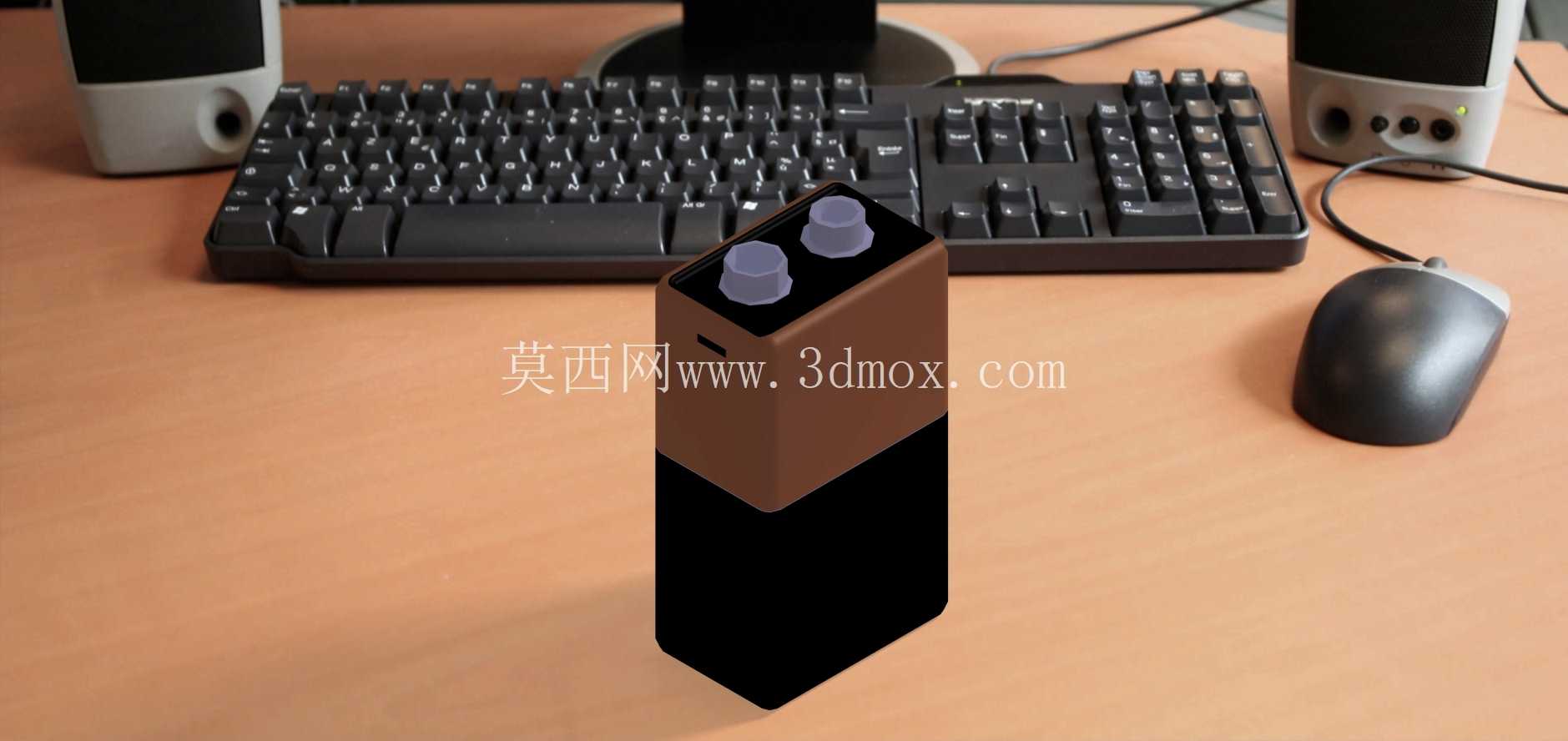

　　在嵌入式开发、小型手持检测设备、无线传感节点的原型搭建阶段，9V叠层电池是应用频率极高的便携供电部件，很多工程师在做设备结构壳体设计时，经常因为忽略电池的实际安装边界，导致后期壳体打样后出现电池装不进去、接线端子干涉、更换电池操作空间不足的问题，这个1:1比例的9V电池三维模型，就是为解决这类结构匹配问题而搭建的。从实际应用场景来看，这类9V电池常被用在arduino开源硬件原型、小型数字万用表、便携式烟雾报警器、无线呼叫终端、低功耗工业传感变送模块中，作为独立供电电源使用，不需要外接市电线路，能让设备在无布线的场景下独立工作，尤其是在临时搭建的测试工位、户外临时数据采集点、老旧设备改造加装传感模块的场景中，这种电池的安装空间预留往往是结构设计阶段容易被忽略的细节。模型还原了9V电池的典型分体式外观结构，上半部分为棕褐色绝缘壳体段，下半部分为黑色绝缘底座段，顶部的两个卡扣式接线端子完全按照实物的尺寸比例建模，包括端子的六边形卡扣轮廓、两个端子的中心间距、端子突出壳体顶面的高度，都和市售常规9V叠层电池的尺寸保持一致，能直接用于结构设计阶段的干涉检查。做结构设计的时候，很多新手会直接按照电池标称的外形尺寸画一个方块代替，忽略顶部端子的凸起高度、壳体侧面的微小脱模斜度、边角的圆角过渡，导致实际装配时，电池仓的盖板压到接线端子，或者电池侧壁和仓体之间预留间隙不足，插装的时候出现卡滞。

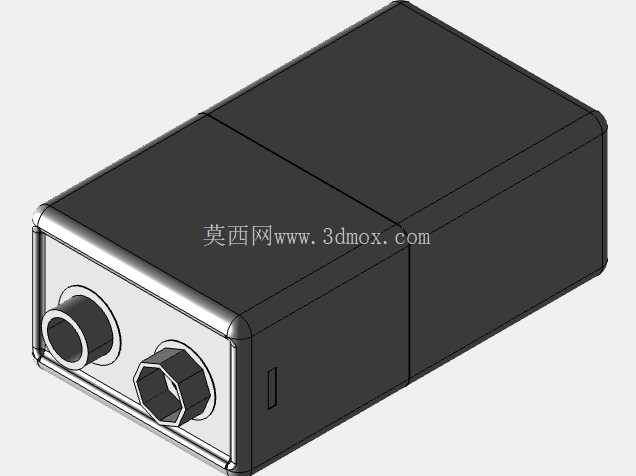

　　这个模型把这些容易被忽略的细节都做了还原：壳体边角的R角大小、上半段壳体侧面的微小内凹标识位、顶部两个端子的卡扣结构，都和实物保持一致，工程师在做电池仓设计的时候，可以直接把这个模型调入装配体，提前预留好电池的插装间隙、接线端子的避让空间，甚至可以模拟电池更换时的操作路径，确认仓体开口大小是否满足手指取放电池的操作需求。从安装边界来看，常规9V电池的整体外形为长方体结构，长宽高尺寸符合行业通用的9V叠层电池规格，模型严格按照1:1比例还原，在做设备内部布局的时候，可以直接参考模型的外轮廓确定电池仓的内部尺寸，一般来说仓体内壁和电池侧壁之间预留0.2-0.3mm的间隙即可满足插装需求，顶部端子位置需要预留至少3mm的高度空间，用来放置电池扣接线件，避免接线件被仓盖压损。

　　另外在做便携式设备的配重平衡设计时，也可以参考这个模型的体积，结合9V电池的常规重量，调整设备内部的部件布局，避免设备出现头重脚轻、放置不稳的问题。在开源硬件项目的结构设计中，很多arduino相关的便携项目都会用到9V电池作为外接电源，这个模型可以直接调入项目的总装配体，和主控板、传感器模块、外壳零件做配合检查，确认电池和电路板之间的安全间隙，避免电池壳体和电路板上的插针、焊点出现接触短路的风险。同时模型还原了电池壳体的分模线位置，在做电池仓的定位筋设计时，可以避开分模线的凸起位置，防止因为电池壳体的分模线公差导致电池插装不畅。

　　不同于简化的方块电池模型，这个模型的细节还原度能满足结构设计阶段的所有校验需求，不需要设计师再花时间去测量实物电池的各个尺寸，直接调用就能完成电池仓的结构匹配设计，减少后期打样返工的概率。在做通讯类小型手持终端的结构设计时，9V电池的安装位置往往和天线模块、按键板距离较近，通过精准的电池模型，可以提前确认电池和周边元器件的距离，避免电池的金属端子对天线信号造成屏蔽，也能防止按键板的固定柱和电池壳体出现干涉。很多工程师在做小批量设备试制的时候，经常会因为电池模型不准，导致壳体模具开好后才发现电池装不进去，不得不烧焊改模，造成不必要的成本损失，用精准的1:1电池模型提前做装配校验，就能在设计阶段规避这类问题。
