这类直滑式线性电位器常被集成在小型通讯测试设备、便携信号调节终端的操作面板上,用来实现参数的连续线性调节,比如调整信号输出幅值、校准通讯频段偏移量,相比旋转式电位器,它的滑动行程与参数变化量呈直观的线性对应关系,操作人员可以直接通过推钮的位置判断当前参数档位,在需要快速微调、直观读取调节量的场景下操作效率更高。从结构设计来看,整个部件采用底座安装式布局,红色的安装基板作为承载主体,基板两端预留了沉头安装孔,安装时可以直接通过M2规格的螺丝固定在设备面板内侧的安装柱上,安装孔的中心距匹配常规小型手持通讯设备的内部安装间距,不需要额外设计转接支架,能直接适配多数通用面板的安装位。

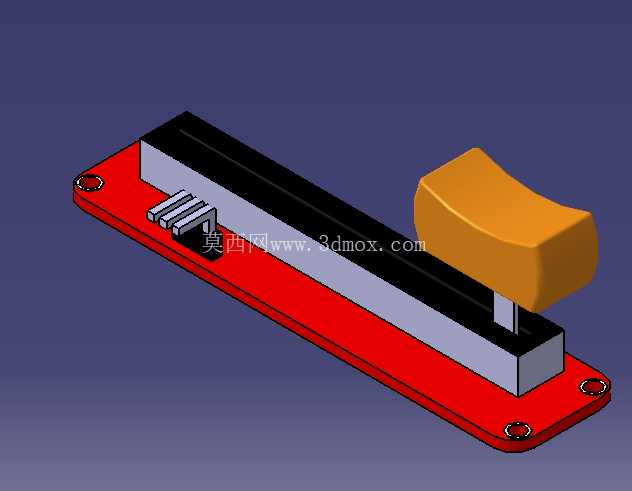

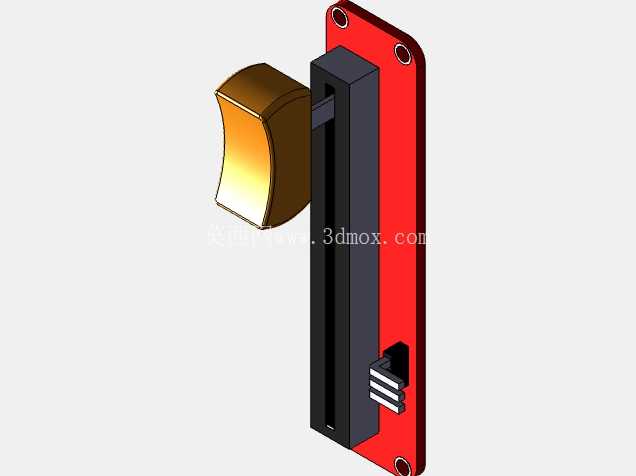

基板上方的黑色电阻轨沿长度方向平行布置,电阻轨的两端设置了金属接线端子,端子采用插片式结构,方便与设备内部的PCB板通过接插件直接连接,不需要额外焊接导线,能减少组装工序的工作量,也能避免虚焊导致的接触不良问题。滑动推块卡在电阻轨上方,推块下方的接触弹片与电阻轨表面保持恒定接触压力,推块滑动时接触点沿电阻轨线性移动,就能输出与位移量成正比的电阻变化信号,推块顶部的橙色操作帽做了弧形凸起设计,表面做了细微的防滑纹理,手指推动时的触感反馈清晰,不会出现打滑的情况,操作帽的高度突出面板表面3mm左右,既方便手指施力,又不会因为突出过多导致误触。
设计时特意将电阻轨与安装基板之间预留了0.5mm的间隙,避免基板安装时的平面度误差导致电阻轨变形,影响滑动的顺畅度,同时在电阻轨的两端设置了机械限位结构,推块滑动到两端极限位置时会被限位块挡住,不会因为推动力度过大导致接触弹片滑出电阻轨范围,造成元件损坏。考虑到通讯设备内部空间紧凑,整个电位器的整体厚度控制在8mm以内,安装后不会占用过多的内部纵深空间,能给周边的PCB走线、其他电子元件留出足够的布置余量,接线端子的位置设置在电阻轨的侧端,接线后导线可以沿基板侧面走线,不会与推块的滑动路径产生干涉。
在实际使用中,这类电位器的输出线性度能控制在1%以内,完全满足通讯设备参数调节的精度要求,滑动阻尼经过调校,推动时的阻力均匀,不会出现卡顿或者松动的情况,既能保证调节时的手感,也能在设备移动、轻微震动的情况下保持推块位置稳定,不会因为震动导致参数偏移。结构上没有多余的冗余零件,所有部件都采用模块化装配,电阻轨、接触弹片、推块、安装基板都可以单独拆分,后期如果出现接触不良的情况,只需要拆开清理接触弹片表面的氧化层就能恢复性能,不需要整体更换元件,能降低设备的后期维护成本。安装时需要注意,基板的安装面要保持平整,锁紧安装螺丝时的扭矩不能过大,避免基板变形导致电阻轨弯曲,影响滑动顺畅度,接线时要注意端子的引脚定义,两端引脚接参考电压与地,中间引脚接信号采集端,接线完成后要在引脚位置做绝缘处理,避免与周边的金属结构短路。这类电位器除了用在通讯设备上,也可以用在小型工控面板、音频调节设备上做参数调节部件,只要安装尺寸匹配,就能直接替换同规格的其他直滑电位器,通用性较强。
