Keystone款卧式单节18650电池固定座

在手持检测设备、便携储能终端、工业物联网传感节点这类需要内置圆柱锂电供电的设备结构设计中，电池固定座是连接电芯与主板供电回路的核心结构件，既要承担电芯的机械固定作用，也要实现稳定的电气导通，同时还要兼顾生产装配效率与长期使用的接触可靠性，本次涉及的这款单节18650电池座，是针对卧式安装场景优化的结构方案，适配常规直径18mm、长度65mm的标准18650圆柱锂离子电芯，在结构设计上做了多维度的工程化调整。

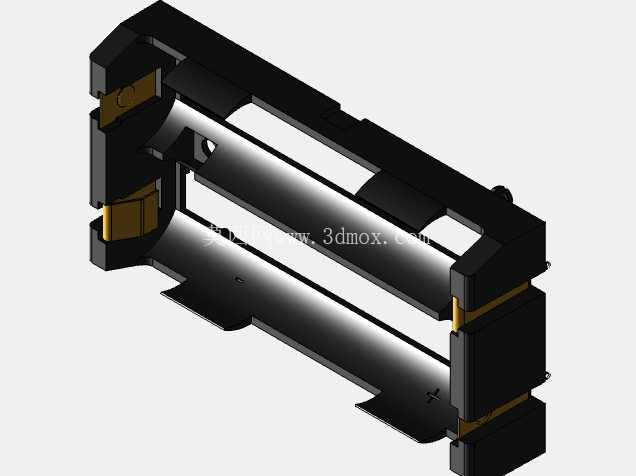

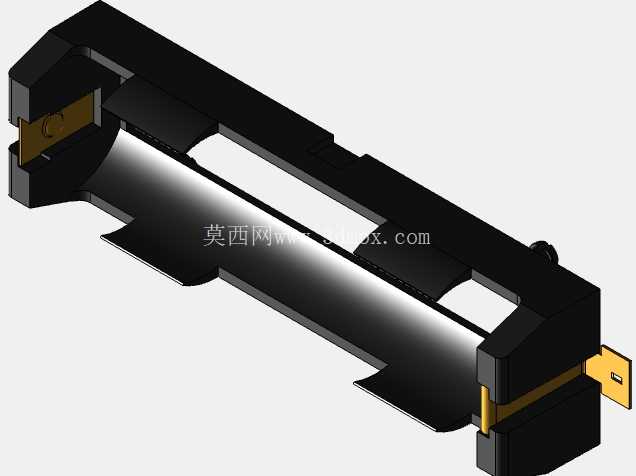

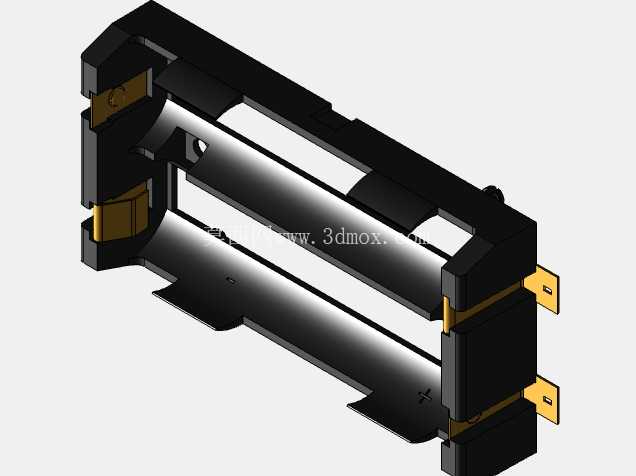

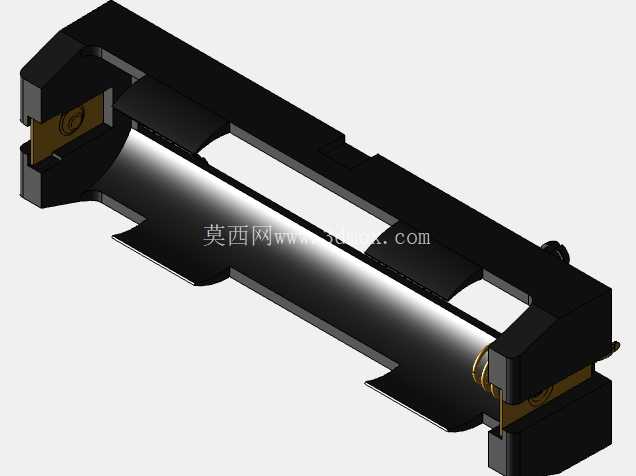

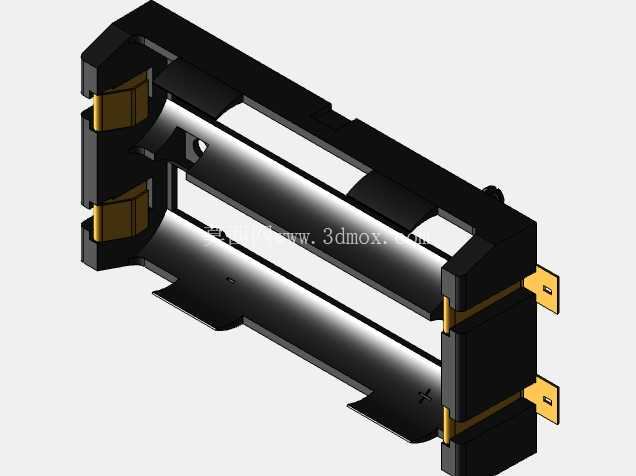

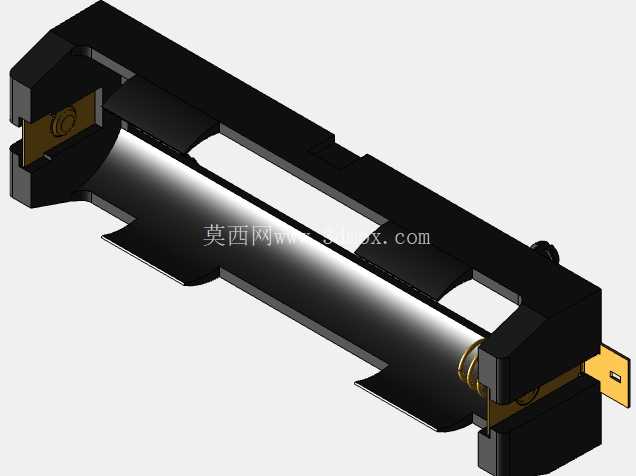

从安装边界来看，这款电池座采用卧式贴装布局，整体高度远低于立式电池座，能够适配内部空间高度受限的薄型设备壳体，安装时通过两端的金属焊片直接焊接在PCB板对应焊盘上，不需要额外的螺丝固定结构，能够有效减少整机装配的零件数量，降低SMT产线的装配工序复杂度。主体基座采用耐高温的工程塑料注塑成型，材料具备良好的绝缘性能与抗蠕变特性，能够承受波峰焊、回流焊过程中的短时高温冲击，不会出现基座变形、绝缘失效的问题，基座上设置的镂空减重结构，一方面可以减少塑料原料的用量，降低零件自身重量，另一方面能够给电芯预留足够的散热空间，避免大电流充放电过程中电芯热量在密闭仓体内积聚。

两端的接触弹片采用高弹性的铜合金材料冲压成型，表面做了镀镍防氧化处理，既能够保证长期使用过程中接触电阻的稳定性，也具备足够的弹性余量，电芯装入时弹片产生的弹性形变可以提供持续的接触压力，即使设备在运输、使用过程中受到振动、冲击载荷，也不会出现接触断开、电压闪断的问题。正极端的弹片做了内凹的限位结构，能够精准适配18650电芯正极的凸起结构，避免装反电芯时出现接触短路的风险，负极端的弹片预留了足够的压缩行程，能够兼容不同厂商生产的18650电芯存在的长度公差，不会因为电芯尺寸偏短导致接触不良，也不会因为电芯尺寸偏长导致装配时弹片过度形变产生塑性变形。

基座的侧壁设置了导向限位筋，电芯装入过程中可以沿着筋条滑入固定位置，不需要刻意对准两端触点，能够提升人工装配或者自动化产线装芯的效率，基座底部的定位柱可以和PCB板上的定位孔配合，在焊接前提前对电池座进行预固定，避免焊接过程中零件偏移导致焊盘对位不准。和原始的参考结构相比，这款优化后的电池座压缩了不必要的结构冗余，整体占用的PCB板面积更小，给板上其他元器件预留了更多的布局空间，同时弹片的接触压力经过反复调校，既能够保证接触可靠性，也不会因为压力过大导致电芯装入时阻力过大，影响装配手感。

在实际选型应用中，这款电池座适合持续放电电流在10A以内的供电场景，弹片的载流能力能够满足大部分便携工业设备、小型储能模块、家用智能硬件的供电需求，绝缘基座的耐温范围覆盖-40℃到125℃，能够适应户外工业场景的宽温工作环境，不会因为低温导致塑料脆裂，也不会因为高温导致塑料软化变形。结构设计上没有尖锐的边角，所有棱边都做了圆角处理，装配过程中不会划伤操作人员的手套，也不会刮伤电芯外层的绝缘包皮，避免出现电芯外皮破损导致的短路风险。两端的焊接焊片做了加宽设计，焊接时焊锡的附着面积更大，焊接强度更高，即使设备出现跌落冲击，也不会出现焊盘脱落、电池座松动的问题。
