小型立式高压空气压缩机组结构设计

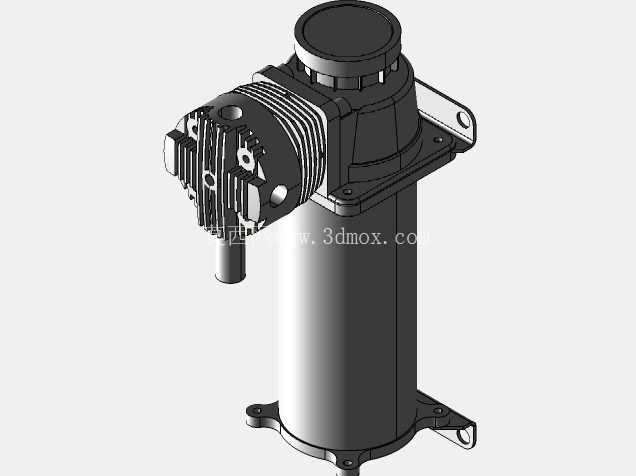

　　从结构布局来看，整机采用立式同轴布置，驱动电机与压缩缸体直连集成，下部为圆柱形驱动电机壳体，上部侧置压缩缸头组件，底部预留四处带安装孔的固定支脚，支脚采用折弯式金属支架结构，安装孔位适配常规M6-M8规格的固定螺栓，整机安装投影面接近正方形，横向占用空间极小，适合在设备机柜内部、车载舱体、墙面挂装等狭窄空间内完成固定，安装时需注意预留缸头侧的散热间隙，避免散热鳍片被周边结构遮挡影响换热效率。这款小型立式空气压缩单元，核心面向小流量高压气动需求场景设计，常见于小型汽修门店的气动工具供能、实验台架的高压气路供给、车载气动改装系统的气源输出，也可作为小型自动化设备的独立气源模块使用，区别于大型工业空压机的大流量低压力输出特性，该机型主打紧凑安装空间下的稳定高压输出，额定工作压力可达200psi，能够满足胎压充气、小型气动扳手驱动、气动元件气密性测试等对气源压力有较高要求的工况。

　　压缩缸头部分采用鳍片式散热结构，缸体外周布置多道平行散热筋，在设备运行过程中可通过自然对流带走压缩过程产生的热量，无需额外配置散热风扇即可满足连续工作的散热需求，缸头侧部预留进气接口与排气接口，进气端适配常规小型空气滤芯安装位，排气端可直接连接高压气管路输出压缩空气，接口位置的设计充分考虑了管路走线的便利性，侧置布局不会与上部的端盖结构产生干涉，管路弯折半径可控制在合理范围内，减少气路阻力。

　　设计过程中重点平衡了整机重量与结构强度的关系，下部电机壳体采用薄壁圆筒结构，在保证内部定子转子安装定位精度的前提下尽可能降低壳体壁厚，上部缸体与连接支架采用一体化压铸成型结构，减少装配连接环节的累积误差，同时保证电机输出轴与缸体曲轴的同轴度要求，降低运行过程中的振动与噪音。安装边界方面，整机高度方向的尺寸适配多数小型设备的舱内高度要求，上部缸头的突出部分不会超出下部电机的投影范围过多，在多台并排布置时可将间距控制在50mm以内，大幅提升空间利用率。支脚的安装平面经过铣平处理，固定时可在支脚与安装面之间加装橡胶减震垫，进一步降低运行振动向安装基座的传递，适合对振动控制有一定要求的精密测试台架配套场景。

　　缸头的阀组结构集成在缸体侧部，日常维护时无需拆解整机即可完成阀片的检查与更换，进气滤芯的更换位置预留了足够的操作空间，徒手即可完成滤芯拆装，无需额外工具辅助。从气动性能匹配角度，该机型的排气量适配单台小型气动工具的连续用气需求，也可搭配小型储气罐组成间歇供气单元，为多台小型气动元件提供稳定高压气源，在气路设计时可在排气端配置单向阀与压力开关，实现整机的自动启停控制，当气路压力达到设定上限时自动停机，压力低于下限时自动启动补压，降低空载运行的能耗。整机的外观结构做了圆角过渡处理，缸头与电机连接位置的支架做了加强筋设计，既提升了结构抗扭强度，也避免了尖锐棱角带来的安装操作风险，上部电机端盖采用嵌入式密封结构，可阻挡日常使用过程中的灰尘与溅水进入电机内部，适配车间、车载等相对复杂的使用环境。
