托马斯E160N42型平行流空气压缩机构

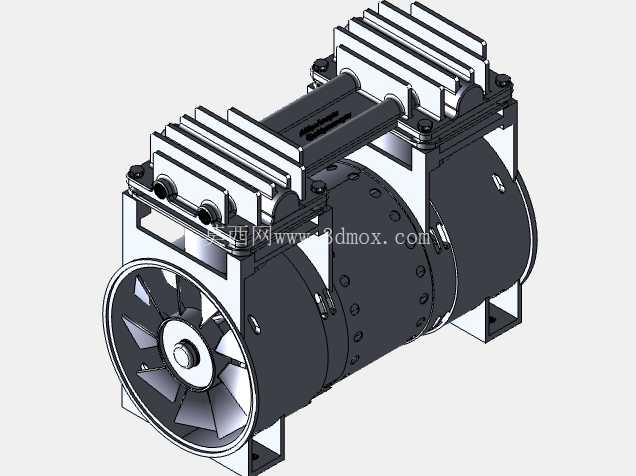

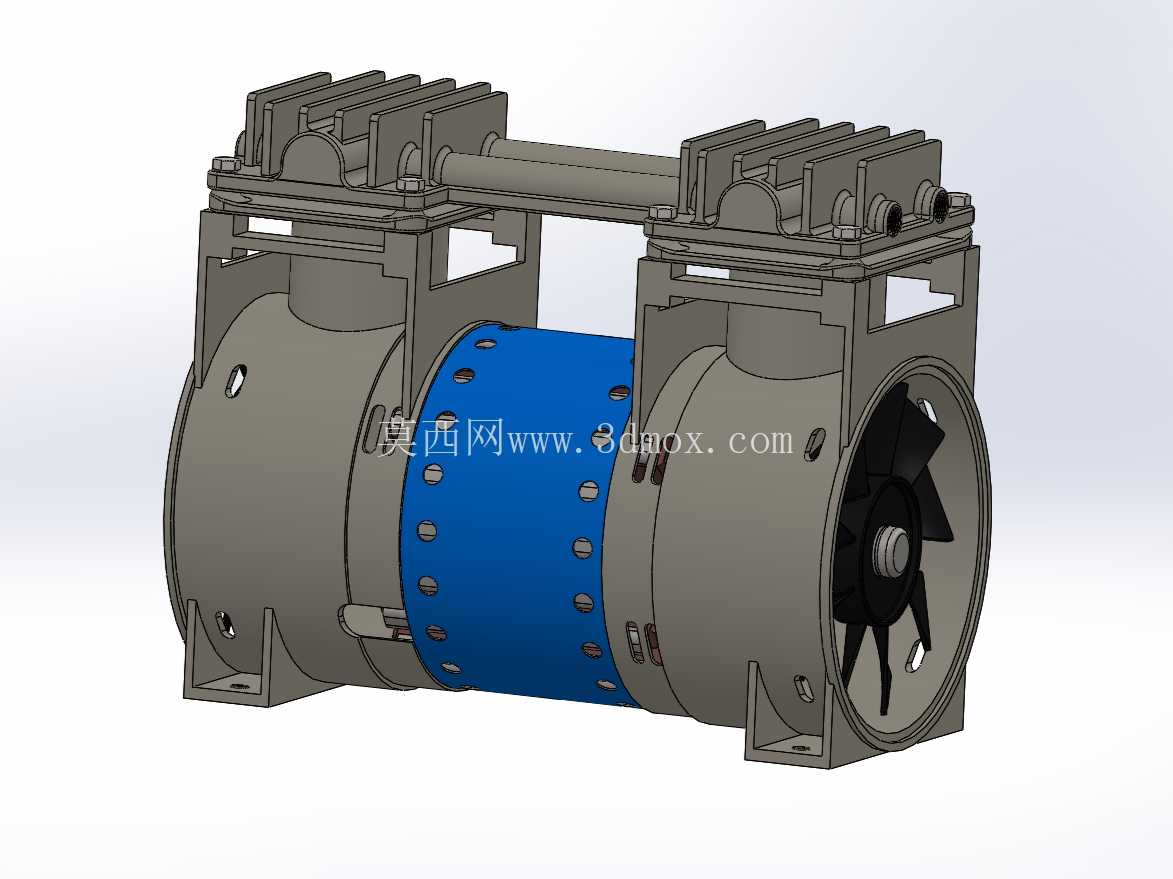

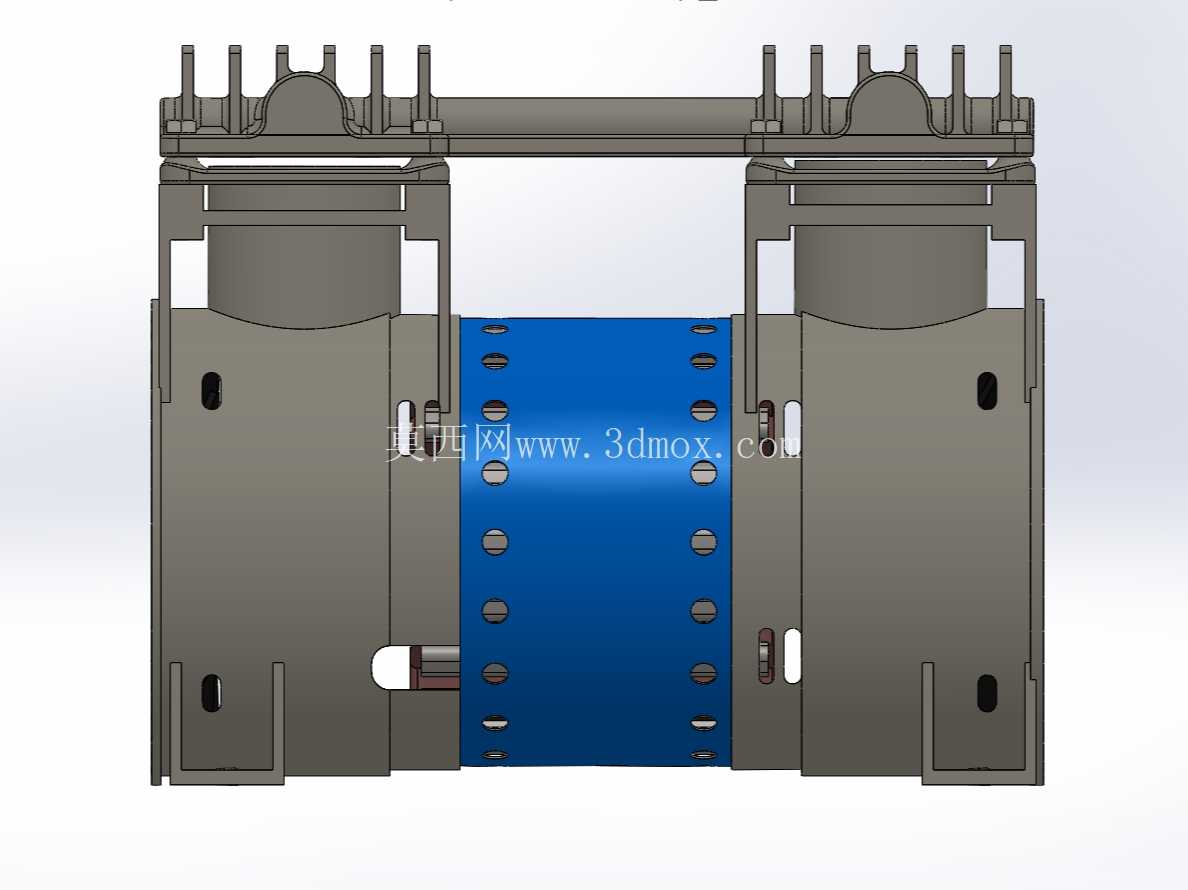

　　这款平行流式空气压缩单元，核心面向小流量高稳定性的气源供给场景，常见于医疗设备配套、实验室分析仪器、小型自动化气动回路这类对气源脉动控制、运行噪音有严苛要求的场合，区别于大型工业空压机的大排量设计，该机型走紧凑集成化路线，可同时兼顾正压输出与真空抽吸两种工况，额定工作点位对应6.2巴输出压力，换算为英制单位即90PSI，刚好覆盖多数小型气动元件的工作压力区间，无需额外搭配大比例减压回路就能直接给末端气动元件供气。从结构布局来看，整机采用双缸对称平行排布设计，两个压缩缸体分置中间驱动电机两侧，动力传递路径极短，曲轴直接联动两侧活塞组件，省去了额外的传动连杆冗余结构，既压缩了整机轴向尺寸，也降低了传动环节的能量损耗。

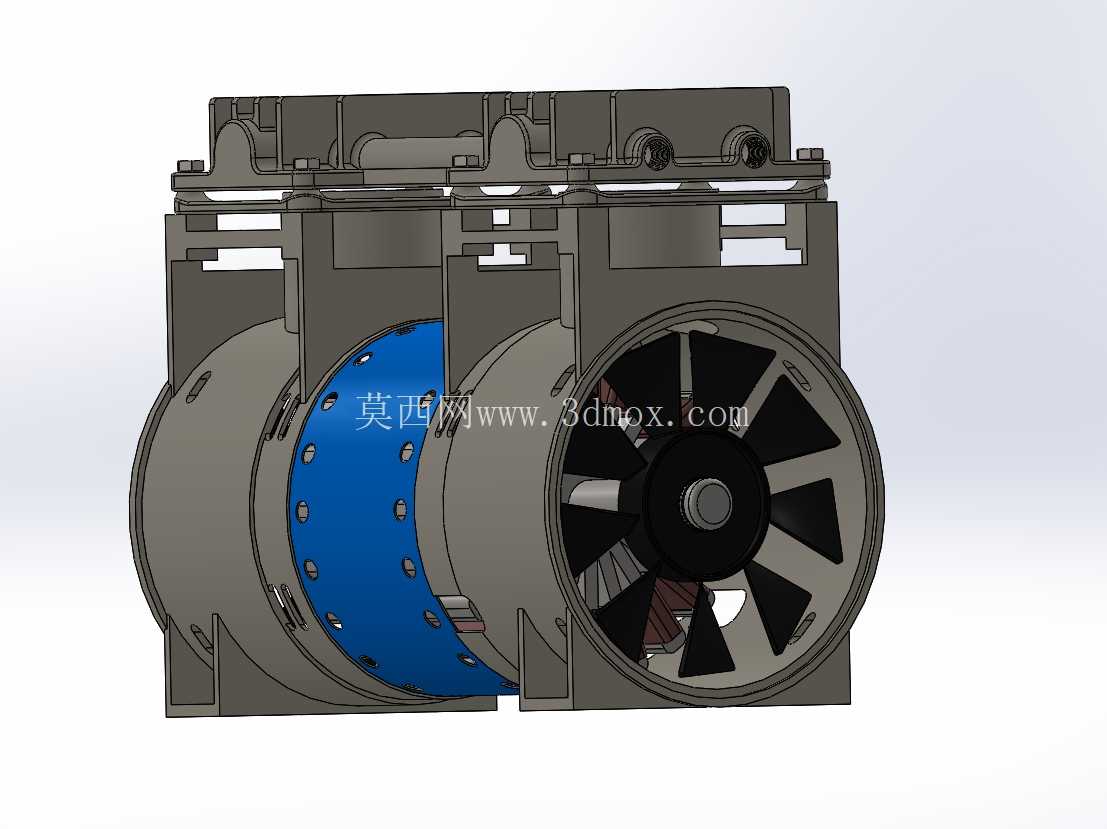

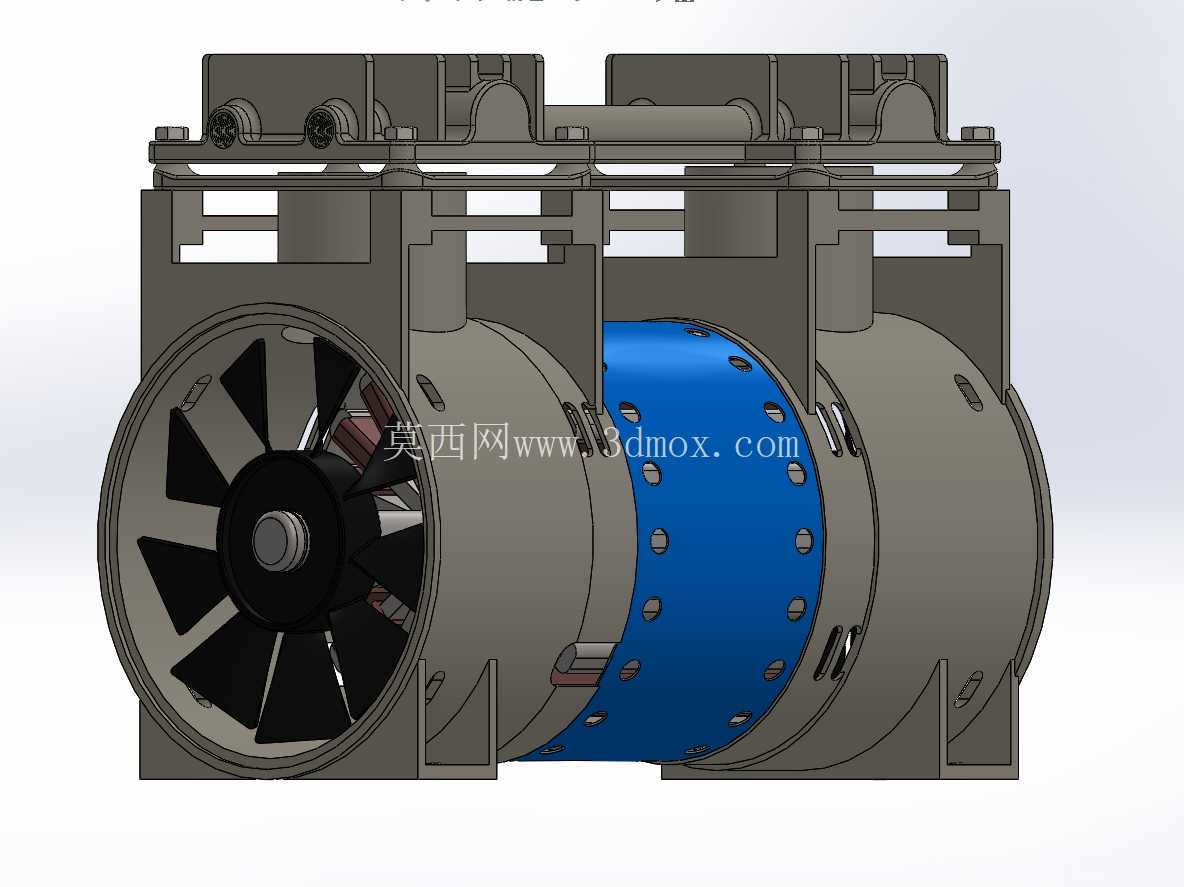

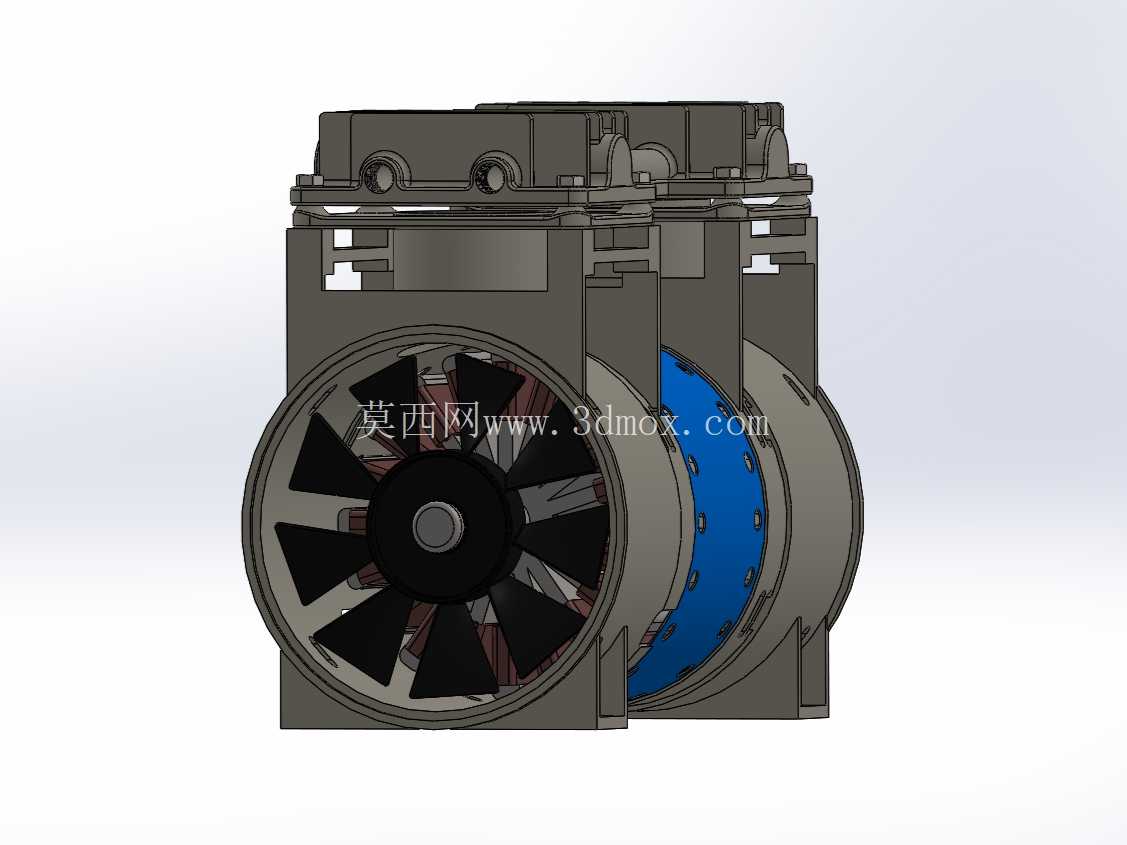

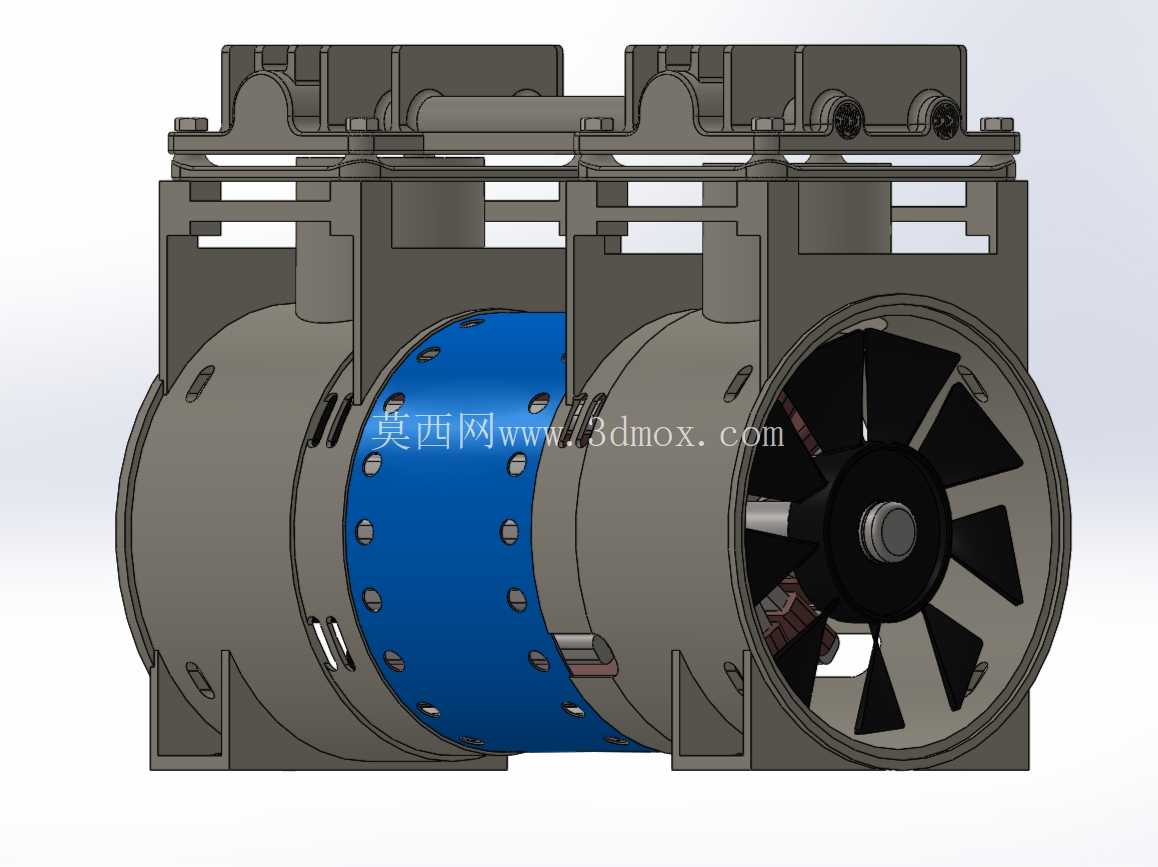

　　中间的电机段采用外露散热筋搭配蓝色绝缘端盖结构，端盖上周向均匀布置的固定螺栓，既承担缸体与电机壳体的连接锁紧功能，也在装配时作为同轴度调校的基准点位，安装时可通过螺栓的锁紧力矩均匀度，调整两侧缸体与电机输出轴的对中精度，避免运行中出现偏磨导致的密封件过早失效。整机的散热设计做了针对性优化，动力输出端直接集成轴流冷却风扇，风扇随电机主轴同步运转，气流直接吹过两侧缸体的散热鳍片与电机外壳，无需额外加装独立散热风机，在连续运行工况下能把缸体温度控制在密封件耐受范围内，延长活塞环、密封圈这类易损件的更换周期。安装边界上，整机底部采用一体式冲压安装支架，支架上预留的四个固定安装孔位呈矩形分布，孔位间距适配常规小型设备的安装面板开孔尺寸，安装时不需要额外制作过渡转接板，直接通过螺栓就能固定在设备机架或者安装面板上，整机的径向尺寸控制在小型设备的安装仓容范围内，不会占用过多设备内部空间，侧面预留的气路接口采用标准内螺纹接口，可直接对接常规气动快插接头或者硬管管路，不需要额外做接头转接。

　　从功能特性来看，该机型的无油润滑设计是核心优势，压缩腔内部采用自润滑密封材料，运行过程中不需要额外添加润滑油，输出的压缩空气不含油雾，不会对下游的精密气动元件、医疗气路、分析仪器气路造成油污染，刚好匹配对气源洁净度有要求的应用场景，同时双缸对称排布的结构能抵消活塞往复运动产生的惯性振动，运行时整机振幅极小，不需要额外做厚重的减震基础，直接固定在设备机架上就能满足运行震动要求，不会带动周边的精密检测元件出现共振偏差。

　　设计过程中，结构团队重点平衡了紧凑性与散热效率的矛盾，没有为了追求极致小尺寸过度压缩散热通道的截面积，风扇导风罩的弧度经过反复调校，让冷却气流能均匀覆盖两个缸体的整个外表面，避免出现局部散热死角导致的缸体受热不均变形，同时缸体的散热筋高度与间距做了优化，既保证足够的散热面积，也不会因为筋片过密导致积灰难以清理，适配多尘的工业车间安装环境。两侧缸体的阀组采用集成式阀板设计，进排气阀片直接集成在阀板内部，减少了分体式阀组的密封连接点位，降低了压缩气体的内泄漏概率，同时阀板与缸体之间采用平面密封结构，拆卸维护时只需要更换密封垫片就能完成密封修复，不需要复杂的配研工序，后期维护门槛极低。
