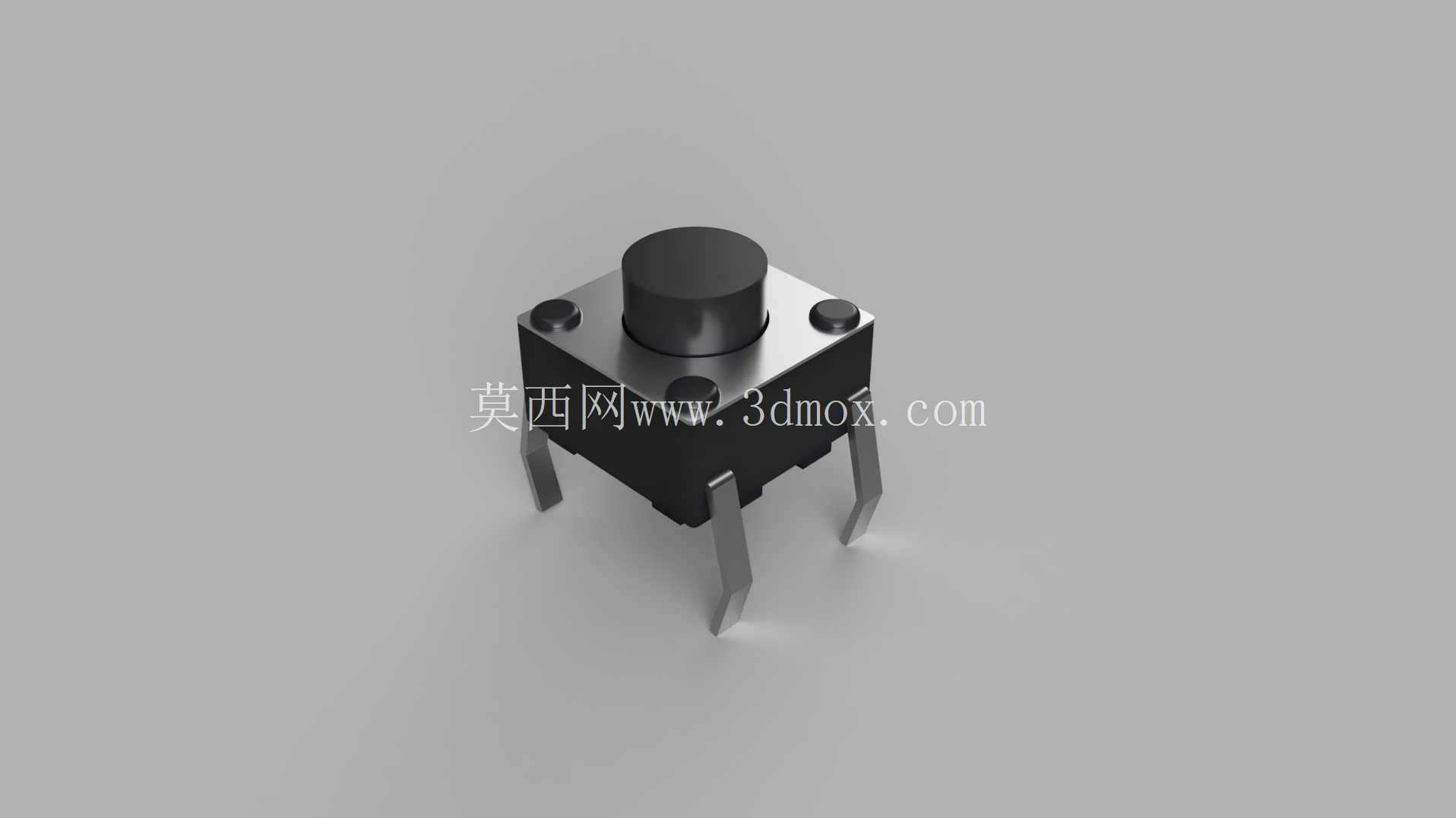

直插式四脚微型轻触按键结构设计

　　这类直插四脚微型按键是消费电子、工控板卡、通讯终端设备里最常见的人机交互输入元件，日常接触的路由器复位键、对讲机功能键、小型家电控制触发键、工控手持终端操作键，基本都采用这类结构的按键作为触发输入部件，核心作用是通过按压动作实现电路的通断切换，给主控芯片传递明确的电平触发信号，完成对应功能的指令输入。从实际选型和结构设计的角度看，这类按键的设计首先要兼顾PCB安装的适配性，四个直插引脚采用对称式布局，两个引脚为一组连通的静触点，引脚间距符合常规通孔插装的PCB设计规范，插装后引脚穿过PCB过孔完成波峰焊或者手工焊接，焊接后引脚与PCB板面的结合强度足够，能承受日常按压带来的侧向冲击力，不会出现引脚脱焊、按键本体歪斜的问题。

　　按键的按压行程设计得比较短，属于轻触式触发结构，内部采用弹性金属弹片作为动触点，按压到行程临界点时弹片发生形变接触静触点实现电路导通，松开后弹片依靠自身弹性复位，触点断开，触发力度控制在适合手指按压的区间，既不会因为力度太轻出现误触发，也不会因为按压力度过大导致操作疲劳，适合需要频繁触发操作的使用场景。外形尺寸上属于微型化设计，整体本体为方形结构，顶部的圆柱形按压帽高出本体一定高度，既可以直接作为外露按键使用，也可以配合设备外壳上的硅胶按键帽、塑料按键键帽使用，适配不同设备的外壳装配公差，本体的高度尺寸控制严格，能适配薄型化的设备内部安装空间，不会因为按键本体过高挤占其他板载元件的布局空间。

　　设计这类按键的三维模型时，首先要明确安装边界：四个引脚的位置度公差需要严格控制，确保插装时能顺利穿过PCB对应的过孔，不会出现引脚偏位无法插装的问题；按键本体的底部平面需要保证与PCB板面贴合，焊接后不会出现本体翘起的情况；顶部按压帽的同轴度需要满足设计要求，按压时不会出现卡滞、偏斜的问题，保证每次按压都能准确触发内部触点。从实际应用的可靠性角度考虑，这类按键的本体采用耐高温的工程塑料注塑成型，能承受波峰焊时的高温冲击，不会出现焊接过程中本体变形、内部弹片移位的问题；引脚采用导电性和焊接性能优异的金属材料，表面做镀锡处理，提升焊接可靠性，长期使用也不容易出现氧化导致的接触不良问题。在设备结构设计阶段，选用这类按键的时候需要注意预留足够的按压操作空间，按键中心与周边元件、外壳筋位的距离要满足手指按压的操作空间要求，同时要考虑按键的行程余量，外壳上的按键孔与按压帽之间要预留合适的配合间隙，避免外壳公差导致按键被卡住无法正常按压复位。另外这类按键的触点接触电阻小，能通过常规控制回路的小电流信号，不会因为触点压降影响信号传输的准确性，适合传输数字电平触发信号，在低电压、小电流的控制电路中使用寿命足够长，能满足消费电子、通讯设备常规使用周期内的操作频次要求。

　　建模过程中需要还原按键的实际装配细节，比如引脚的折弯角度、本体的脱模斜度、顶部按压帽的圆角处理，这些细节都会影响后续结构干涉检查、PCB布局校验的准确性，尤其是在做整机虚拟装配的时候，精准的按键模型能帮助设计人员提前发现装配干涉问题，减少后期打样整改的工作量。很多刚入行的结构设计人员在选型这类按键的时候，容易忽略引脚伸出PCB背面的长度，要是引脚预留过长，焊接后剪脚不规范容易造成背面焊点短路，要是引脚过短则会出现焊接强度不足的问题，所以建模的时候需要准确还原引脚的长度尺寸，方便PCB设计人员对应设置过孔的焊盘尺寸和引脚伸出长度要求。还有按键的按压行程参数，在做外壳按键配合的时候，要保证外壳键帽的按压行程大于按键本身的触发行程，避免出现按不到底、无法触发的问题，同时要预留复位余量，保证松开按键后能可靠复位断开。
