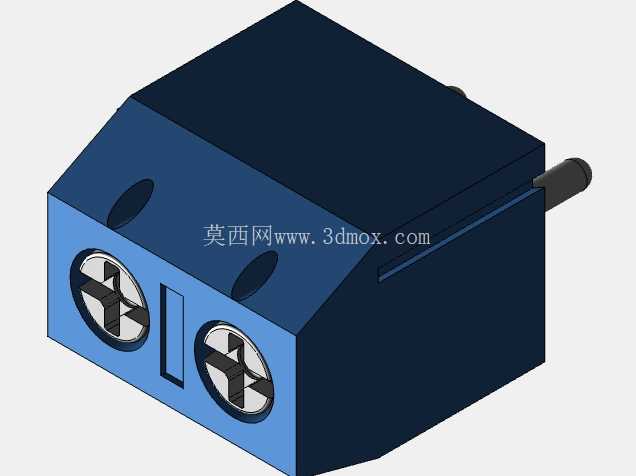

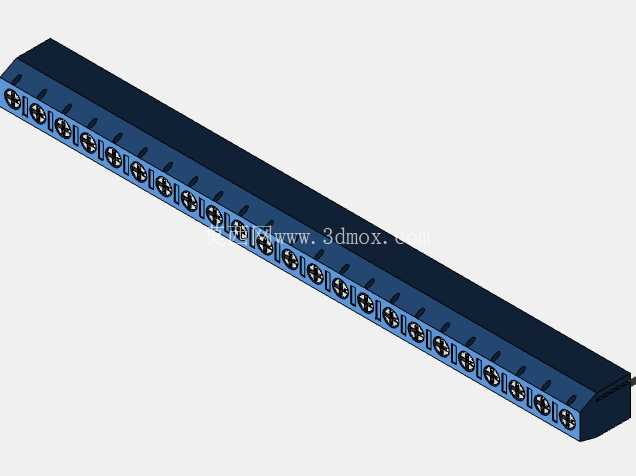

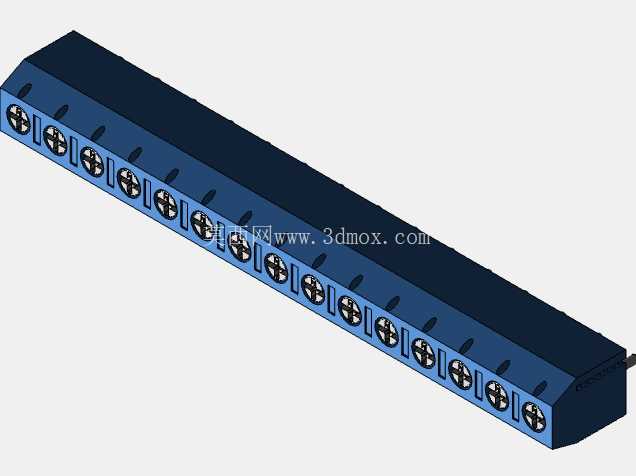

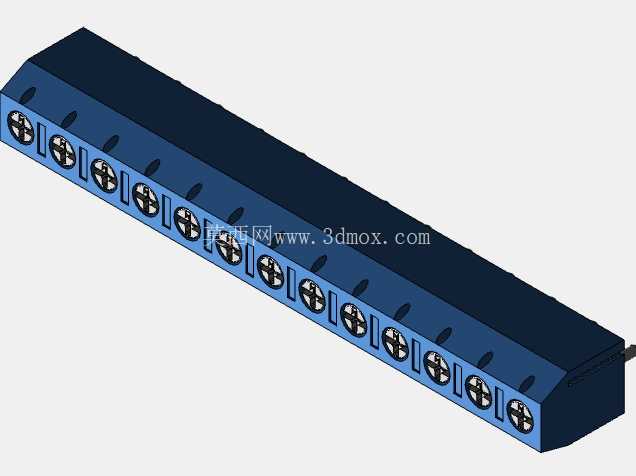

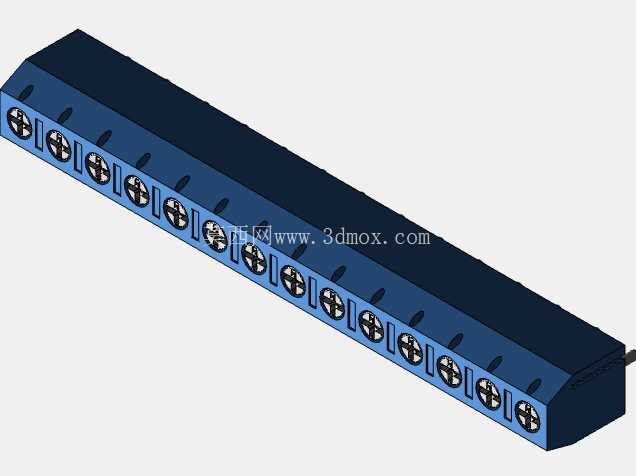

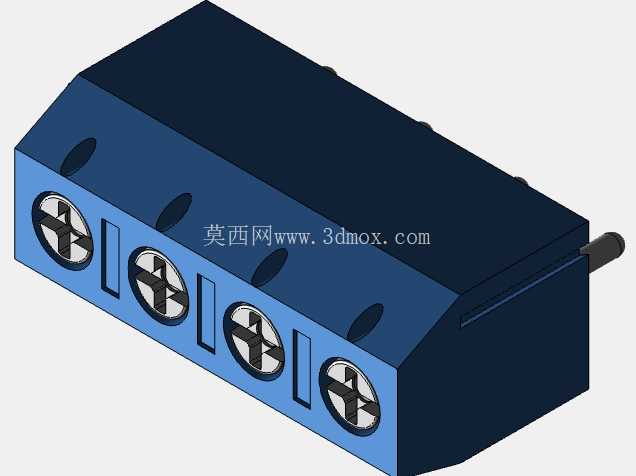

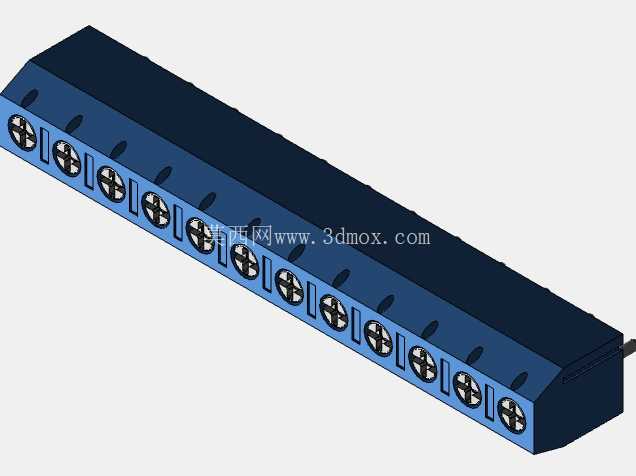

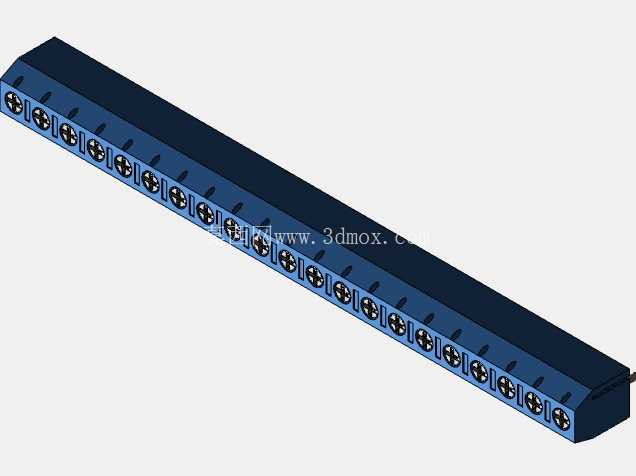

KLS2-301系列多引脚接线端子结构设计

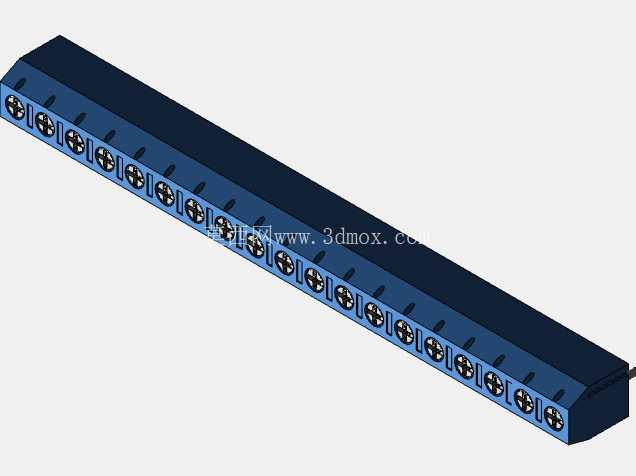

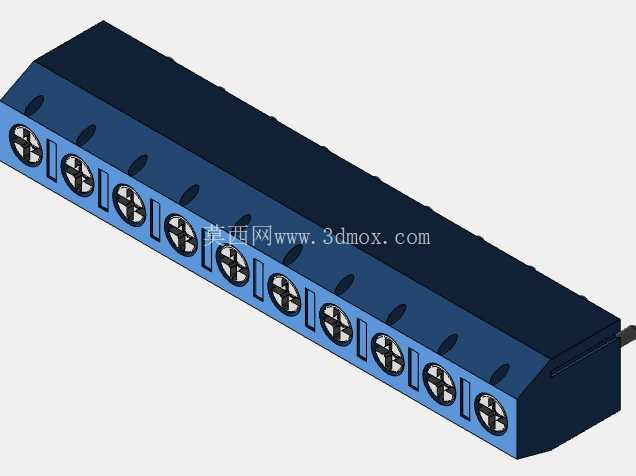

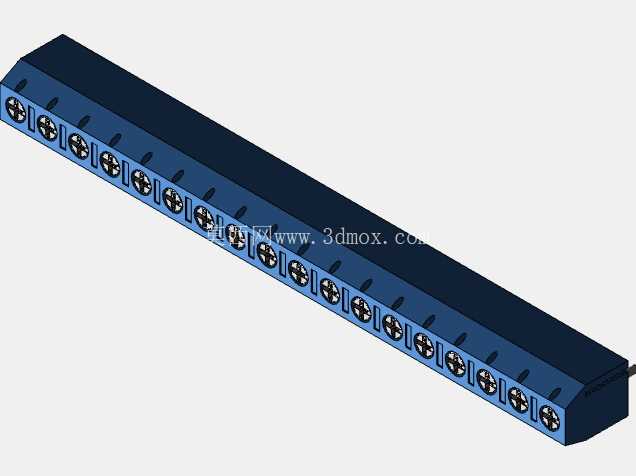

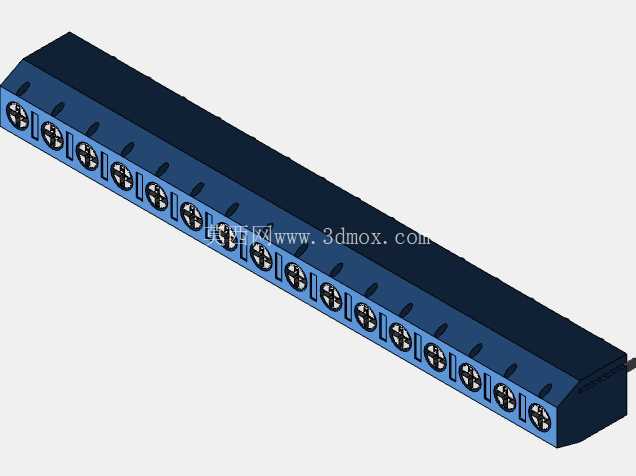

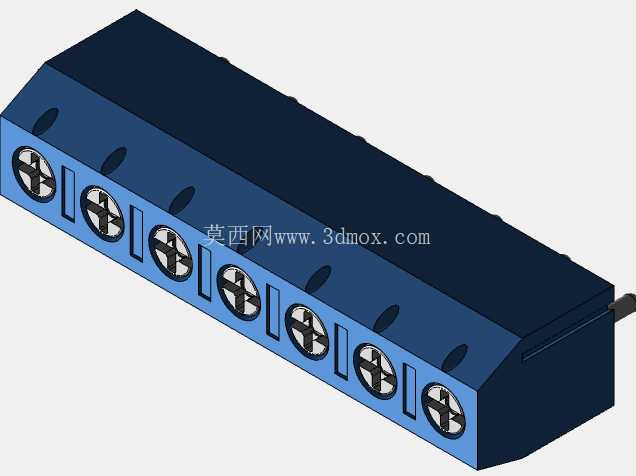

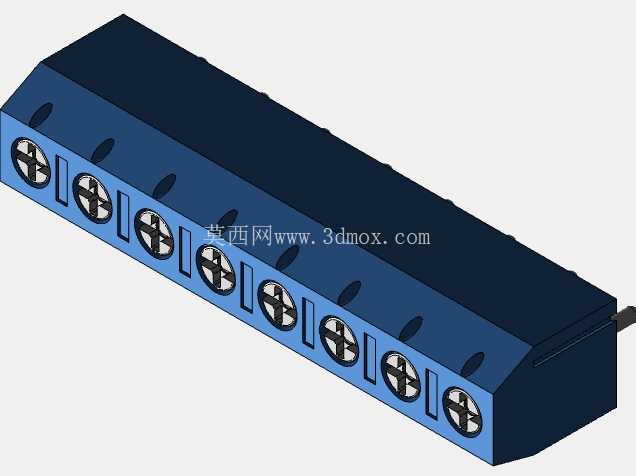

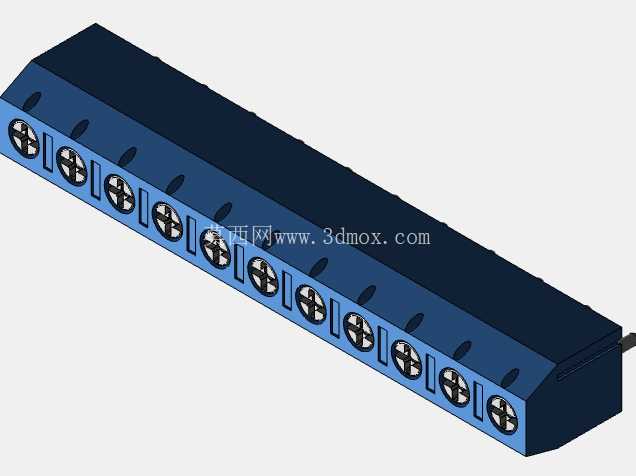

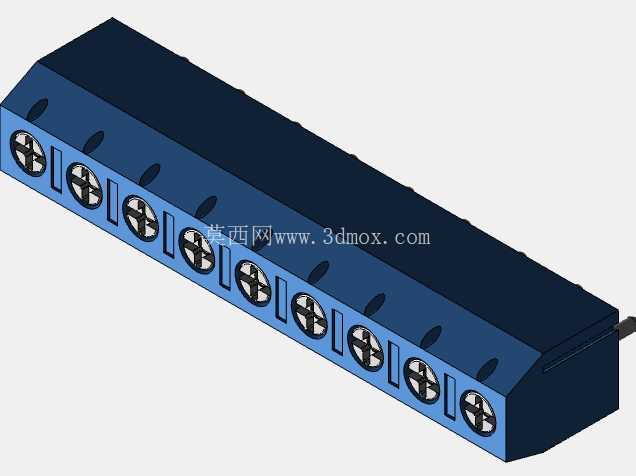

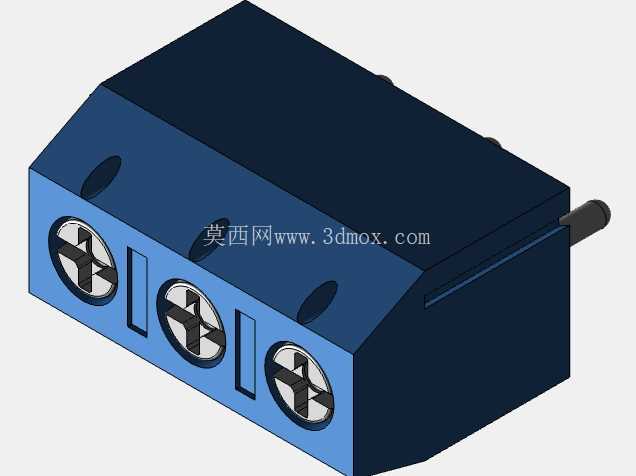

在低压电气柜、工业控制设备、小型通讯终端的内部布线环节，接线端子是实现导线快速接驳、回路分接的核心基础部件，这类部件的结构合理性直接决定了现场布线效率、长期通电的接触可靠性，以及后期运维的拆装便捷度。本次呈现的KLS2-301系列接线端子，采用了斜面进线的紧凑式结构设计，区别于传统垂直进线的端子排，其进线端设置在壳体斜面上，操作人员在柜内布线时无需将螺丝刀垂直对准端子顶面，在柜内纵深空间不足的场景下，斜向操作的空间余量更大，能有效降低狭小布线空间内的操作难度。

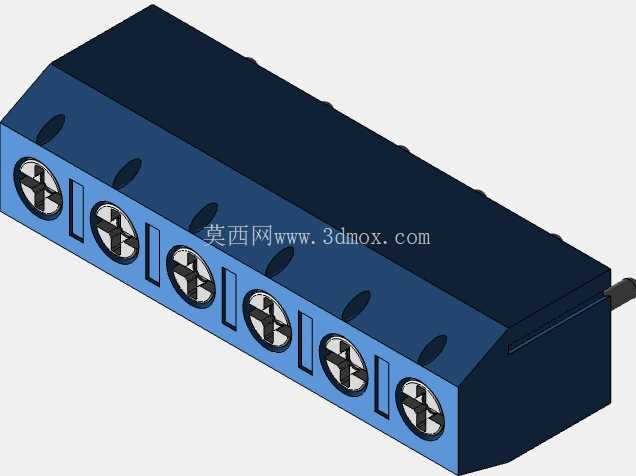

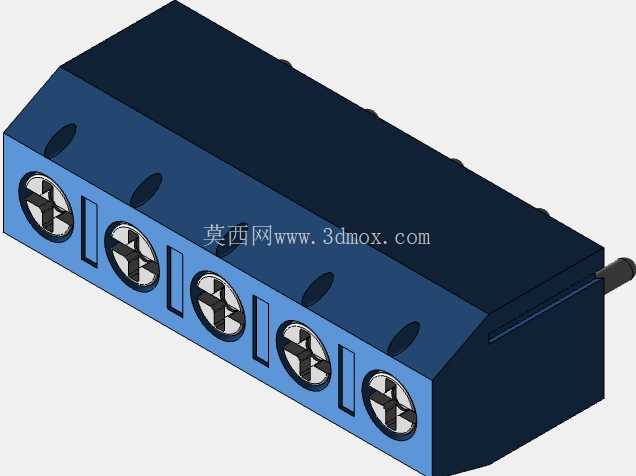

从功能特性来看，该系列端子覆盖2到24引脚的不同规格，可适配不同回路数量的接线需求，单引脚的锁紧结构采用十字槽螺钉压接设计，螺钉底部配套压接片，锁紧时压接片可均匀覆盖导线线芯截面，避免单螺钉直接压接造成的线芯散丝、压接不牢问题，适配多股软线与单股硬线的接驳需求，常规工况下可满足1.5-6平方毫米导线的压接要求，接触电阻稳定，长期通电时的温升控制符合低压电气配件的通用要求。壳体采用工程塑料注塑成型，表面做哑光处理，材料具备良好的绝缘性能与阻燃特性，相邻引脚之间设置绝缘隔筋，避免不同回路导线裸露部分意外搭接造成的短路风险，壳体侧面预留拼接卡槽，多颗同规格端子可沿卡槽快速拼接成任意长度的端子排，无需额外固定支架即可实现成排安装，适配导轨安装与螺丝直接固定两种安装方式，安装边界灵活，可适配不同设备内部的安装空间。

从设计思路层面，该系列端子在结构上做了充分的兼容性考量，其引脚间距、安装孔位、压接容量均与同规格DG301系列端子完全匹配，现场运维替换时无需改动原有安装孔位与布线走向，可直接替换安装，降低存量设备的运维替换成本。壳体顶部预留标识槽位，可插入回路标识条，方便布线完成后对不同回路做标识区分，后期排查线路时可快速对应回路，减少运维排查时间。端子尾部的导线进线孔做了倒角导向设计，导线插入时无需刻意对准孔位，顺着倒角即可顺利插入压接腔，提升现场布线的穿线效率，压接腔内部做防滑齿结构，导线压接完成后可承受一定的轴向拉力，避免设备运输、运行振动过程中导线松脱。

在实际应用场景中，这类端子可广泛用于小型PLC控制回路接线、通讯设备内部电源分接、低压配电箱二次回路接线、小型机电设备的内部导线接驳，其紧凑的外形尺寸可有效节省柜内安装空间，单颗2引脚端子的宽度不足15毫米，成排拼接后整体排布整齐，柜内布线美观度更高。安装时若采用标准35mm电气导轨固定，端子底部的导轨卡扣可直接卡入导轨，徒手即可完成拆装，无需额外工具；若采用螺丝直接固定，壳体两端的固定孔可适配M3/M4规格的安装螺丝，固定后结构稳定，长期振动工况下不会出现移位。设计过程中对端子的爬电距离做了严格校核，相邻导电部件之间的爬电距离满足低压电气设备的安全要求，在常规工业环境的湿度、粉尘条件下可稳定工作，不会出现绝缘击穿、表面爬电等问题。压接螺钉采用镀锌防锈处理，长期使用不会出现锈死问题，后期拆装维护时螺钉可正常拧动，避免因螺钉锈蚀导致的端子无法拆卸、导线无法更换的问题。
