DSub9串口连接器塑料外壳结构设计

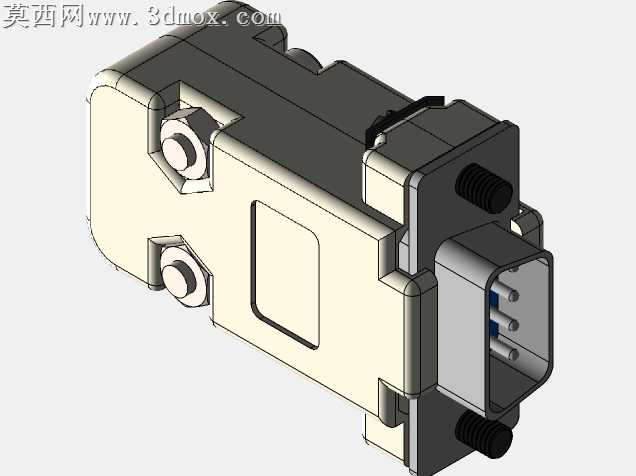

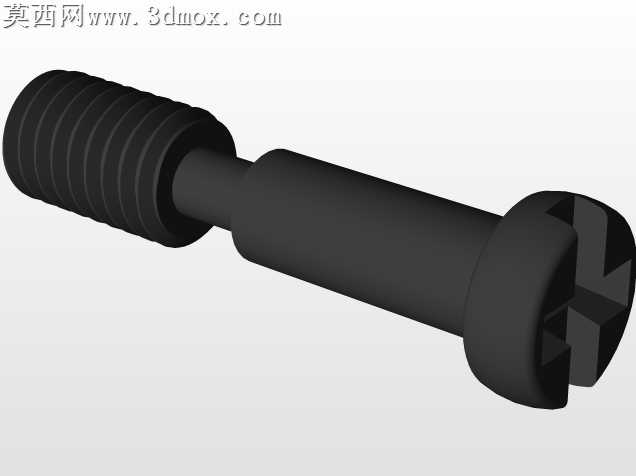

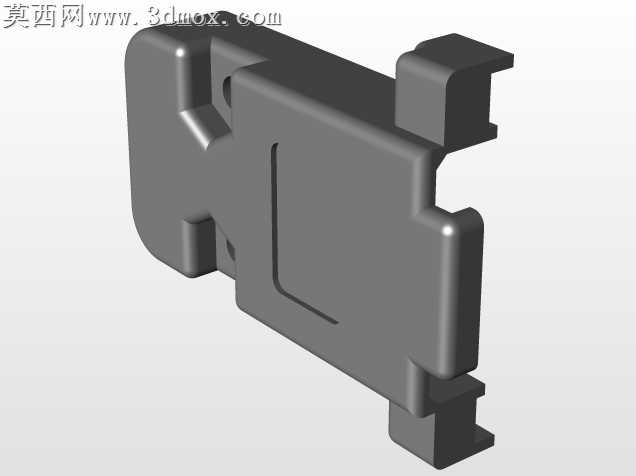

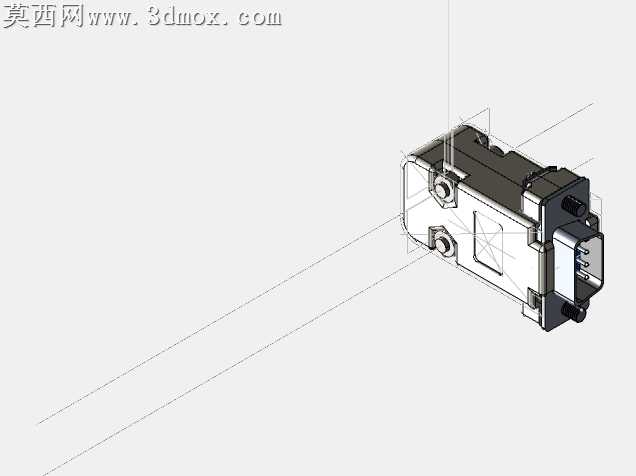

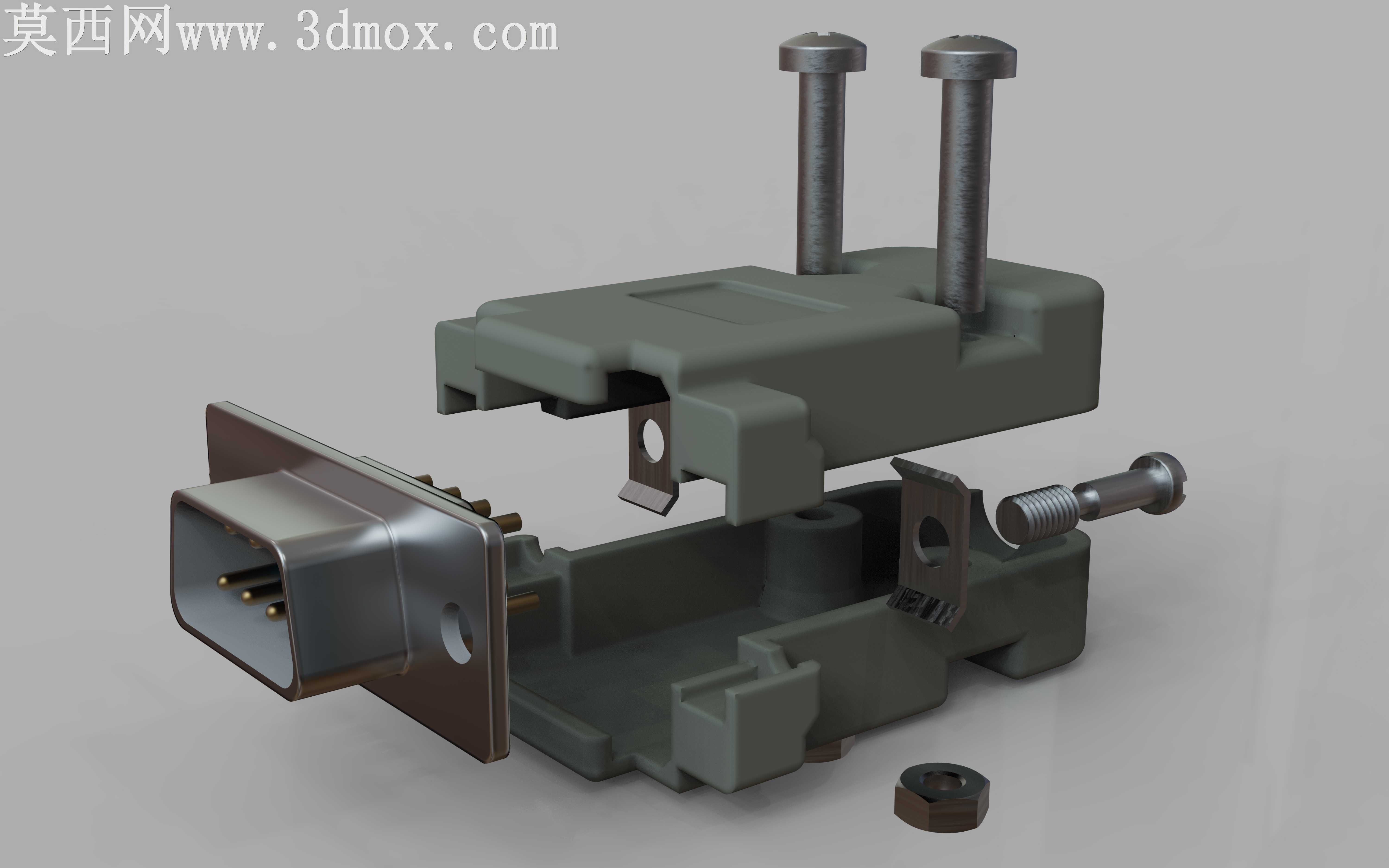

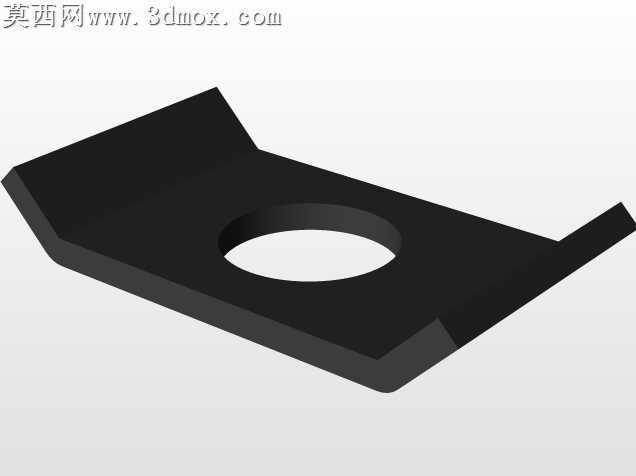

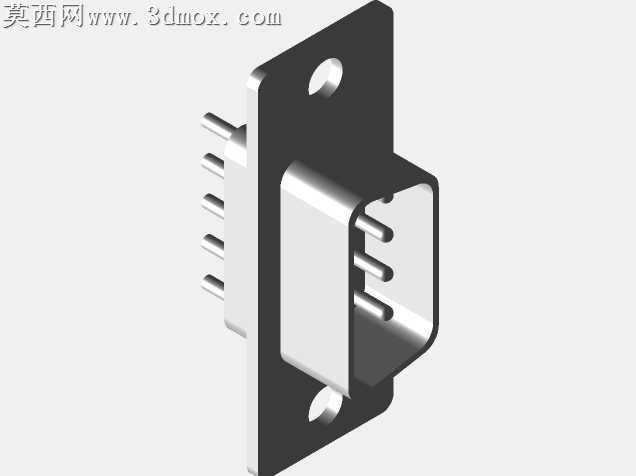

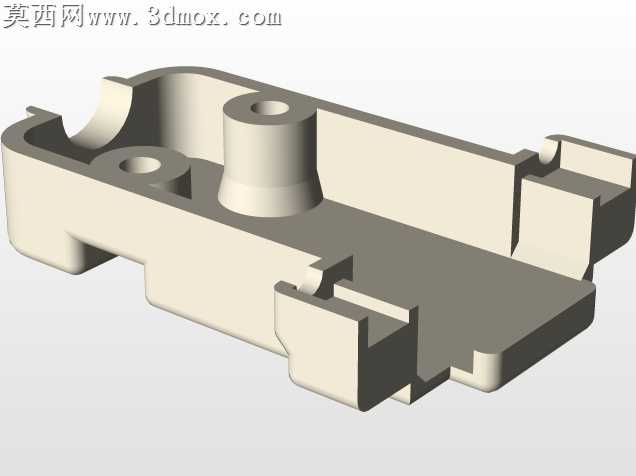

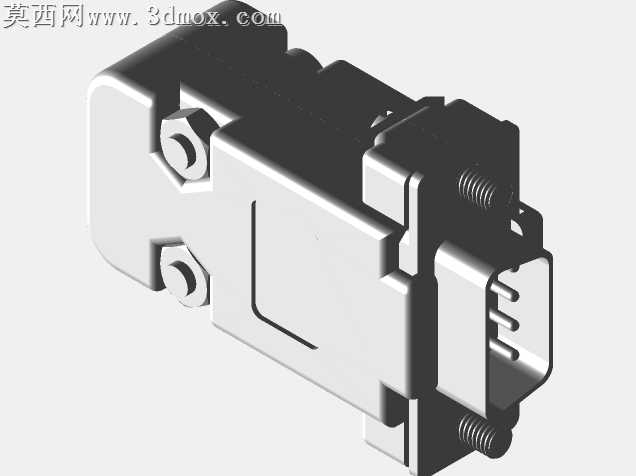

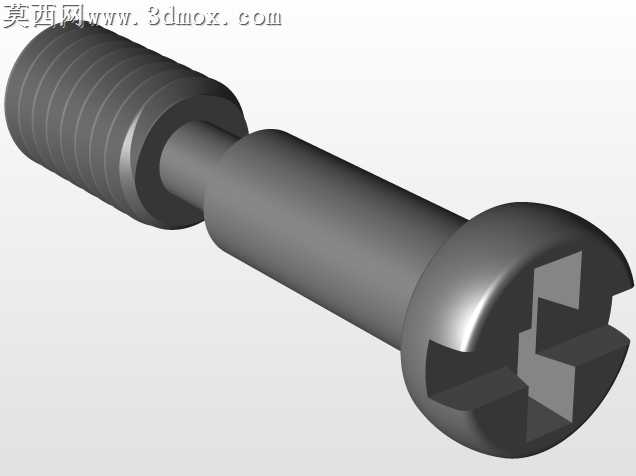

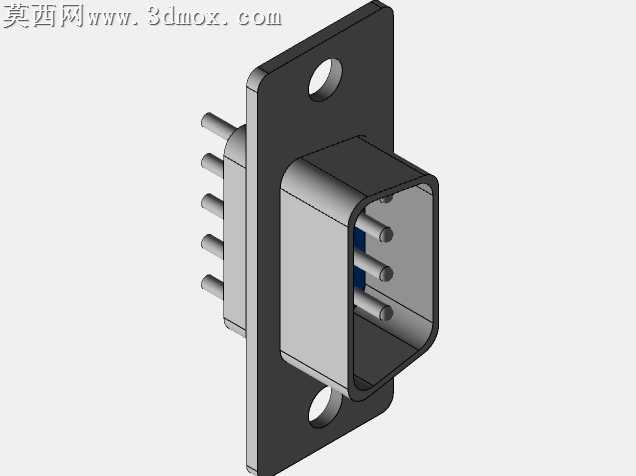

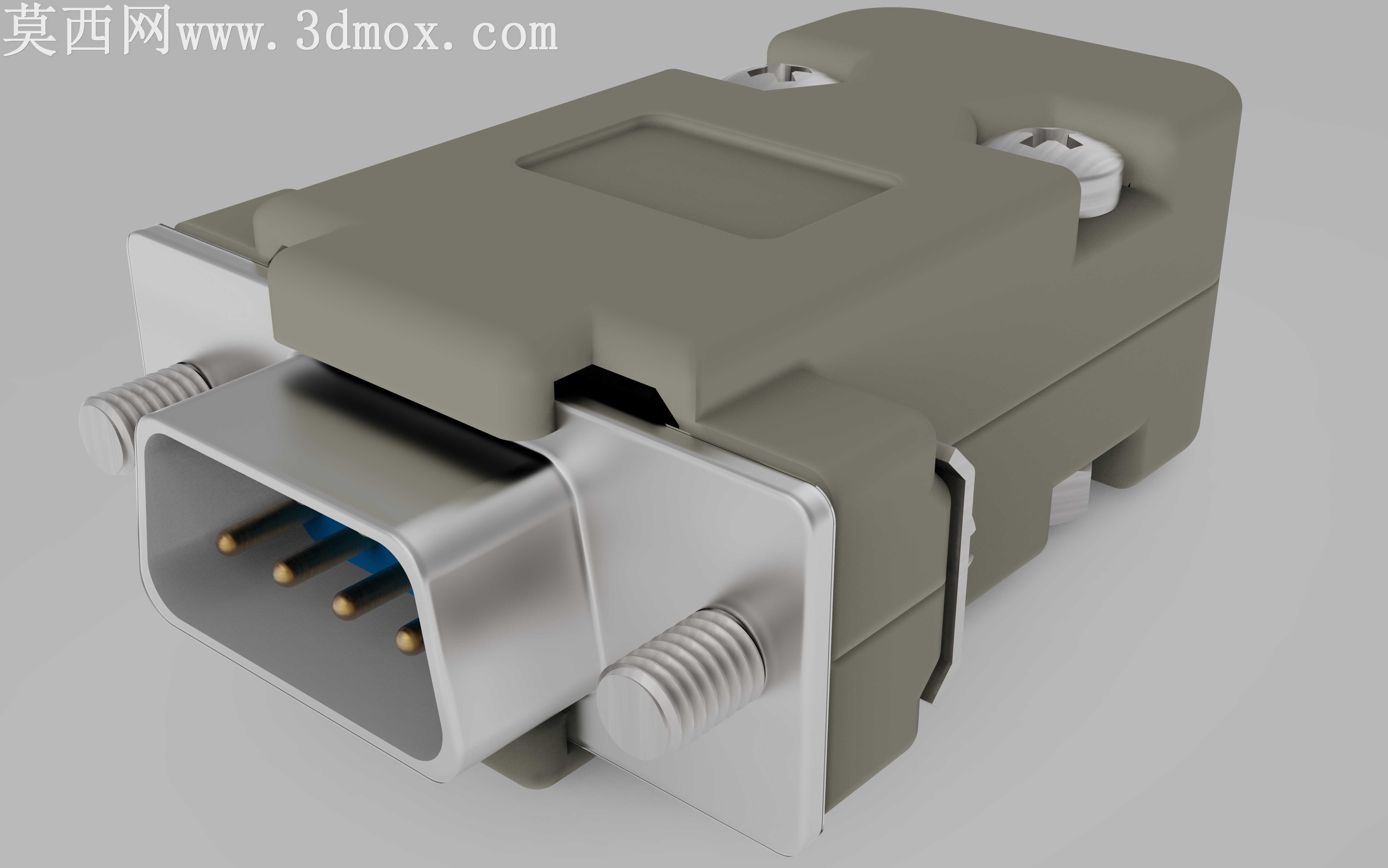

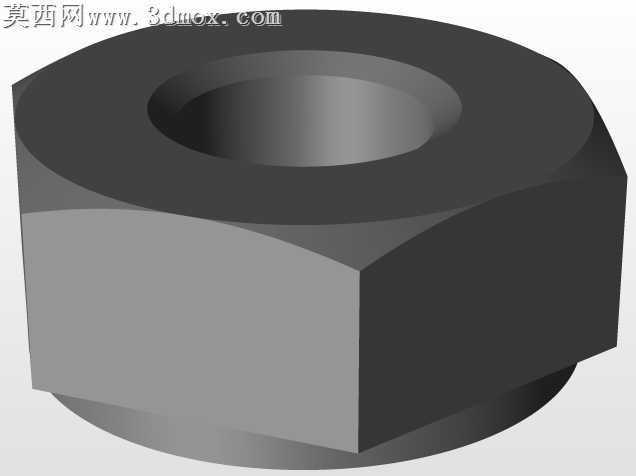

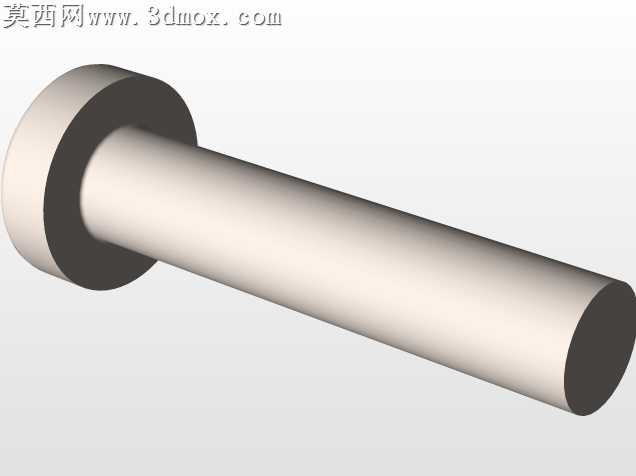

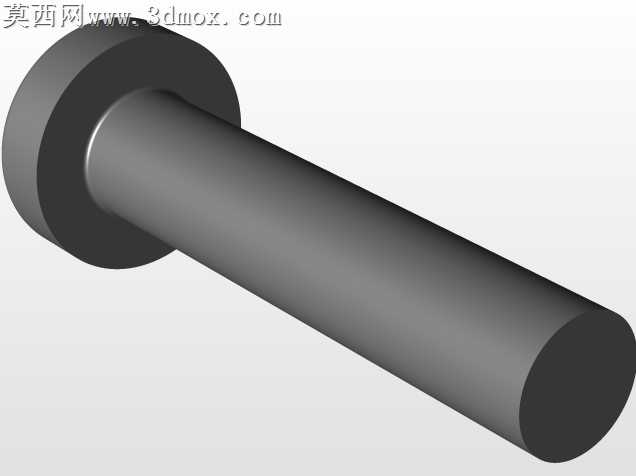

本作品为DSub9型连接器的塑料包覆外壳三维设计，建模阶段依托主流三维CAD软件完成全参数化构建，首先依据DSub9公头连接器的标准接口尺寸进行基准定位，先完成内部金属插芯、屏蔽金属壳的占位装配基准搭建，再围绕金属组件的外轮廓进行塑料外壳的结构设计。外壳主体采用上下扣合式分体结构，建模时精准预留了金属外壳的装配卡槽，两侧对应DSub连接器标准的螺丝锁付位置设计了避让槽，确保装配后锁紧螺丝可正常旋入对接端的螺柱。外壳尾部设计了渐变式的线缆出线锥面，可适配不同线径的屏蔽线缆，同时预留了线夹的安装卡位，能够在装配后夹紧线缆外皮，避免线缆拉扯导致内部焊线脱落。外壳上表面设计了内凹的标识区域，可用于丝印产品型号、引脚定义等标识内容，边角全部做了R0.5-R2的圆角过渡处理，既避免注塑生产时出现应力集中导致的开裂问题，也能提升日常插拔使用时的握持手感。材质配置上，塑料外壳部分选用常用的连接器外壳阻燃ABS材质参数，调整漫反射颜色为军灰色，设置合适的粗糙度参数模拟哑光磨砂的塑料质感；内部金属屏蔽壳与插针部分赋予抛光金属材质，添加细微的拉丝纹理提升真实感，插针端面做了镀金材质的区分，还原实际产品的镀层工艺。渲染阶段采用工作室三点布光方案，主光从斜上方45度投射，勾勒外壳的整体轮廓，辅光补亮暗部避免死黑，添加微弱的环境反射提升金属部件的质感，最终呈现的效果清晰展现了外壳的装配关系、卡扣结构、螺丝避让位等细节。设计过程中充分考虑了注塑生产的工艺要求，所有壳体壁厚保持均匀的1.5mm厚度，避免壁厚不均导致的缩水变形，扣合位置设计了0.2mm的装配间隙，确保上下壳可顺利扣合无干涉，同时兼顾了日常使用的结构强度，在插拔受力的位置做了局部加厚处理，提升外壳的抗冲击能力，整体结构完全符合常规DSub9连接器的装配规范，可直接用于注塑模具的开发参考，也可用于整机设备的接口装配模拟。
