基于ESP32的UWB超宽带定位追踪开发板

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144271
  • 基于ESP32的UWB超宽带定位追踪开发板
  • 基于ESP32的UWB超宽带定位追踪开发板

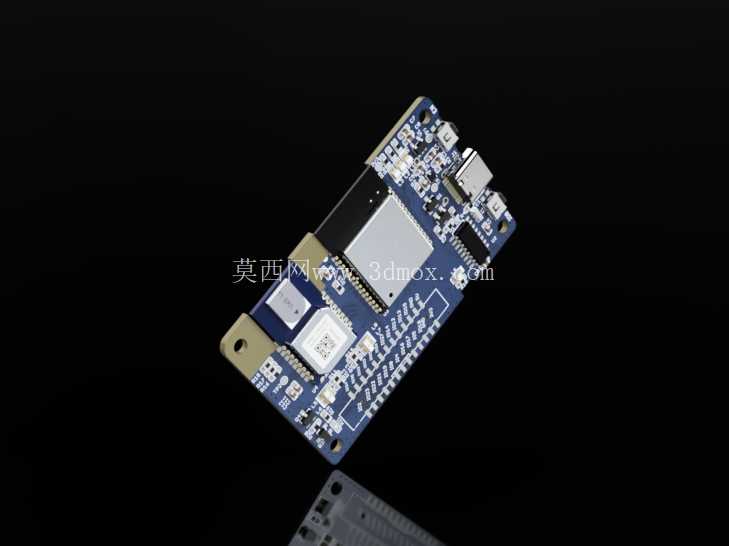

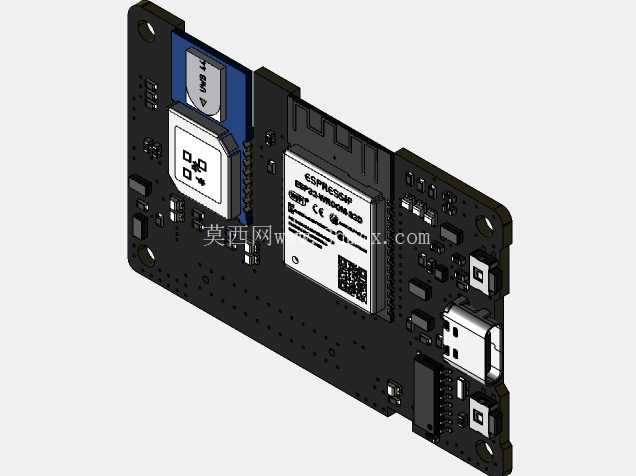

  在室内高精度定位、人员资产追踪、工业现场定位组网等场景中,传统蓝牙、WiFi定位的米级误差很难满足厘米级定位需求,这款集成ESP32主控与DWM1000 UWB芯片的开发板,正是面向这类高精度定位需求设计的硬件载体。从结构设计角度看,整块板卡采用FR-4玻纤板基材,板载元件布局遵循射频电路设计规范,UWB射频模块区域做了净空处理,避免周边金属元件对信号收发造成干扰,Type-C接口布置在板卡短边侧,既方便供电与程序烧录,也不会在板卡嵌入外壳时与安装结构产生干涉。板卡边缘预留的两个定位安装孔,孔径适配M2规格螺丝,孔位间距经过核算,可直接固定在3D打印外壳或者设备安装位上,不需要额外做转接支架,能大幅缩短原型验证阶段的结构适配周期。

  从功能实现层面,板载ESP32模块自带WiFi与蓝牙通信能力,可完成定位数据的本地计算与无线传输,DWM1000 UWB芯片支持TOF飞行时间测距,能实现10厘米级的测距精度,配合多基站组网可完成二维、三维空间内的实时定位追踪。在实际项目应用中,这类板卡可嵌入资产标签、人员工牌、AGV车载定位模块中,在仓储物流场景下完成货物托盘的实时位置盘点,在智能制造车间内完成作业人员的安全区域管控,在地下停车场场景下完成车辆的精准定位导航。

  设计过程中,板卡的元件高度做了统一管控,最高元件为板载的UWB模块与ESP32模组,整体板厚加上最高元件的总高度控制在12毫米以内,外壳设计时只需要预留13毫米的内部净空即可完成装配,板卡四角做了R2圆角处理,避免装配时尖角刮擦外壳内壁或者操作人员。电源部分的电路布置在板卡侧边,远离射频收发区域,减少电源纹波对射频信号的干扰,板载的复位按键与用户按键布置在板卡边缘,外壳对应位置只需要开直径4毫米的通孔即可实现按键操作,不需要额外做按键延长结构。

  从三维建模的角度看,还原这款板卡的模型时,需要重点关注各个接口的位置公差,Type-C接口的插拔深度需要预留足够空间,安装孔的位置公差控制在0.1毫米以内,才能保证实际装配时的匹配度,各个元件的外形轮廓需要按照实际尺寸1:1还原,尤其是射频区域的净空范围,在做外壳设计时不能在该区域布置金属遮挡件,避免影响UWB信号的收发效果。在做整机集成时,这款板卡的供电范围支持3.3V到5V直流输入,可直接对接常见的锂电池供电模块或者设备主板的供电引脚,不需要额外增加电压转换电路,板卡的信号引脚全部引出到侧边排针位置,可根据项目需求外接OLED显示屏、蜂鸣器、加速度传感器等外设,扩展不同场景下的功能需求。不同于通用的ESP32开发板,这款板卡专门针对UWB定位场景做了硬件优化,射频走线做了阻抗匹配,信号收发的稳定性比通用板卡外接UWB模块的方案更好,在做结构设计时不需要额外考虑模块的固定与走线布置,整块板卡的集成度更高,整体占用的安装空间更小,适合对设备体积有严格要求的便携式定位终端类产品开发。
