无人机三轴增稳热成像吊舱结构设计

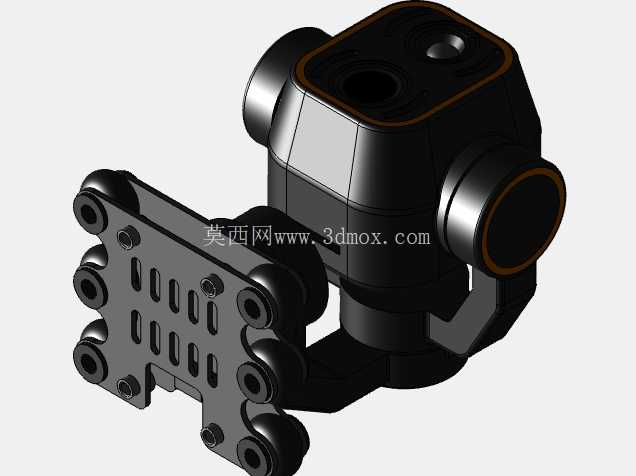

这款机载吊舱的设计核心围绕无人机作业场景的实际需求展开，首先要解决的就是飞行过程中机体振动、姿态倾斜带来的画面偏移问题，所以采用三轴增稳结构布局，三个转动轴分别对应航向、俯仰、横滚三个自由度的姿态补偿，每个轴的转动副都预留了足够的转动角度余量，避免飞行姿态调整时出现结构干涉。从安装边界来看，顶部的安装板采用对称式多孔位设计，孔位间距适配主流多旋翼无人机的底部挂载螺孔标准，安装板上的减震球采用阻尼橡胶材质，能够过滤掉无人机旋翼转动带来的高频振动，避免振动传递到成像单元造成画面模糊，安装板整体厚度控制在合理范围，既保证挂载强度，又不会过度占用无人机的重心高度空间，避免挂载后影响无人机的飞行稳定性。

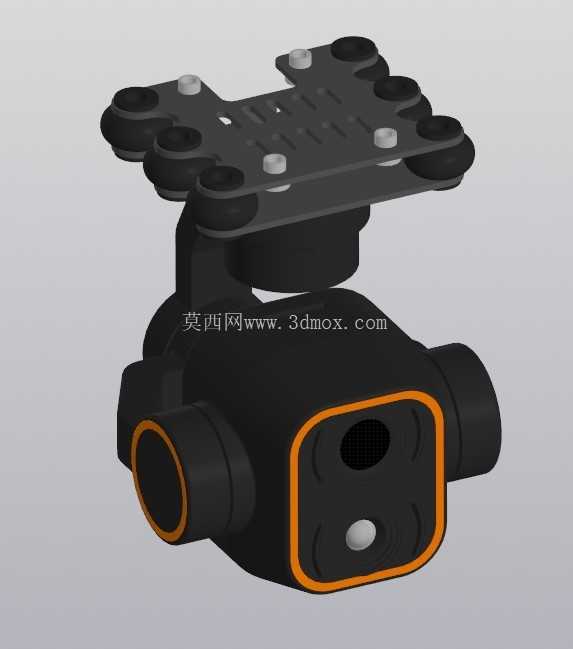

从功能特性上看，这款吊舱集成了可见光与热成像双成像单元，正面的镜头区域做了内凹防护设计，橙色的装饰圈同时起到密封缓冲的作用，能够在低空作业遇到细小杂物剐蹭时保护镜头镜片，侧面的两个轴端外壳做了圆弧过渡处理，没有尖锐凸起，一方面能够降低飞行过程中的风阻，减少风阻带来的额外功耗和姿态扰动，另一方面也能避免挂载或者收纳过程中磕碰损坏周边部件。吊舱主体的外壳采用高强度工程塑料材质，内部做了筋位加强，在保证结构强度的同时尽可能降低整体重量，毕竟无人机的挂载重量直接影响续航时间，重量控制是机载设备设计的核心指标之一。

在实际行业应用中，这类吊舱可以适配电力巡检、森林防火、搜救侦察等多个场景，电力巡检时可以通过热成像单元快速定位线路上的过热故障点，不需要人工登塔排查，大幅提升巡检效率；森林防火场景中可以在树冠层上方穿透烟雾识别隐火点，提前发现火情；搜救场景中可以在夜间或者复杂植被环境下通过热源定位被困人员位置。设计过程中充分考虑了不同场景的使用环境，外壳的拼接缝隙都做了密封处理，能够应对小雨、扬尘等复杂户外作业环境，不需要额外加装防护外壳就可以直接使用。

从结构设计思路来看，整个吊舱采用分层布局，上层是减震安装结构，中间是三轴云台的驱动与控制舱段，下层是成像单元的主体舱，走线全部通过轴系内部的中空通道布置，避免外露走线在转动过程中被拉扯磨损，同时也能进一步降低风阻。每个转动轴的驱动单元都做了隐藏式设计，没有外露的电机或者线路，整体外观整洁流畅。成像单元的正面除了镜头之外，还预留了补光或者测距模块的安装位，可以根据不同的作业需求选配对应的功能模块，不需要重新开模调整主体结构，具备不错的拓展性。

尺寸设计上，吊舱整体的长宽高比例经过优化，不会在无人机下方形成过大的迎风面，转动过程中最大轮廓不会超出顶部安装板的投影范围，避免无人机起降时吊舱剐蹭地面。安装板上的减震球采用均匀排布的方式，六个减震球对称分布在安装板的各个角点，能够均匀承载吊舱的重量，避免单个减震球受力过大过早老化失效。吊舱的重心落在三个转动轴的交点位置，这样云台驱动单元只需要很小的扭矩就可以完成姿态调整，降低驱动功耗的同时也能提升增稳的响应速度，在无人机做快速机动动作时也能保持画面稳定。

在细节设计上，镜头周边的橙色边框除了防护和标识作用之外，也采用了和主体外壳不同的材质，具备一定的弹性，在发生轻微碰撞时可以吸收部分冲击力，避免冲击力直接传递到镜头内部的成像传感器上。侧面的轴端盖采用卡扣式固定，不需要额外的螺丝就可以拆卸，方便后期维护的时候调整内部参数或者更换部件。整个吊舱的外部没有多余的凸起结构，所有的固定螺丝都做了沉头处理，表面和外壳齐平，进一步降低飞行过程中的风阻，也避免螺丝突出造成的勾挂风险。
