ESP32-WROOM-32D无线通信模组外观结构

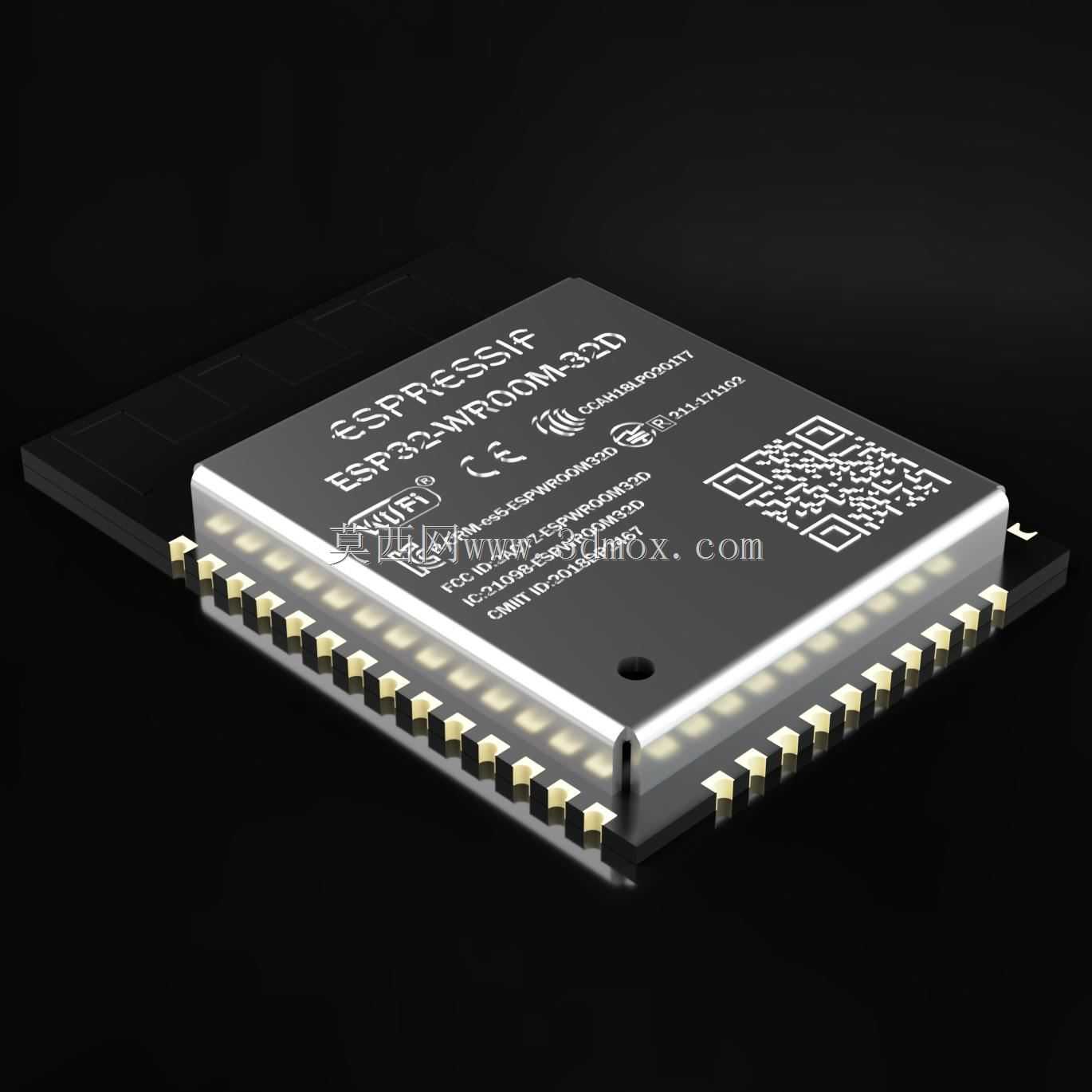

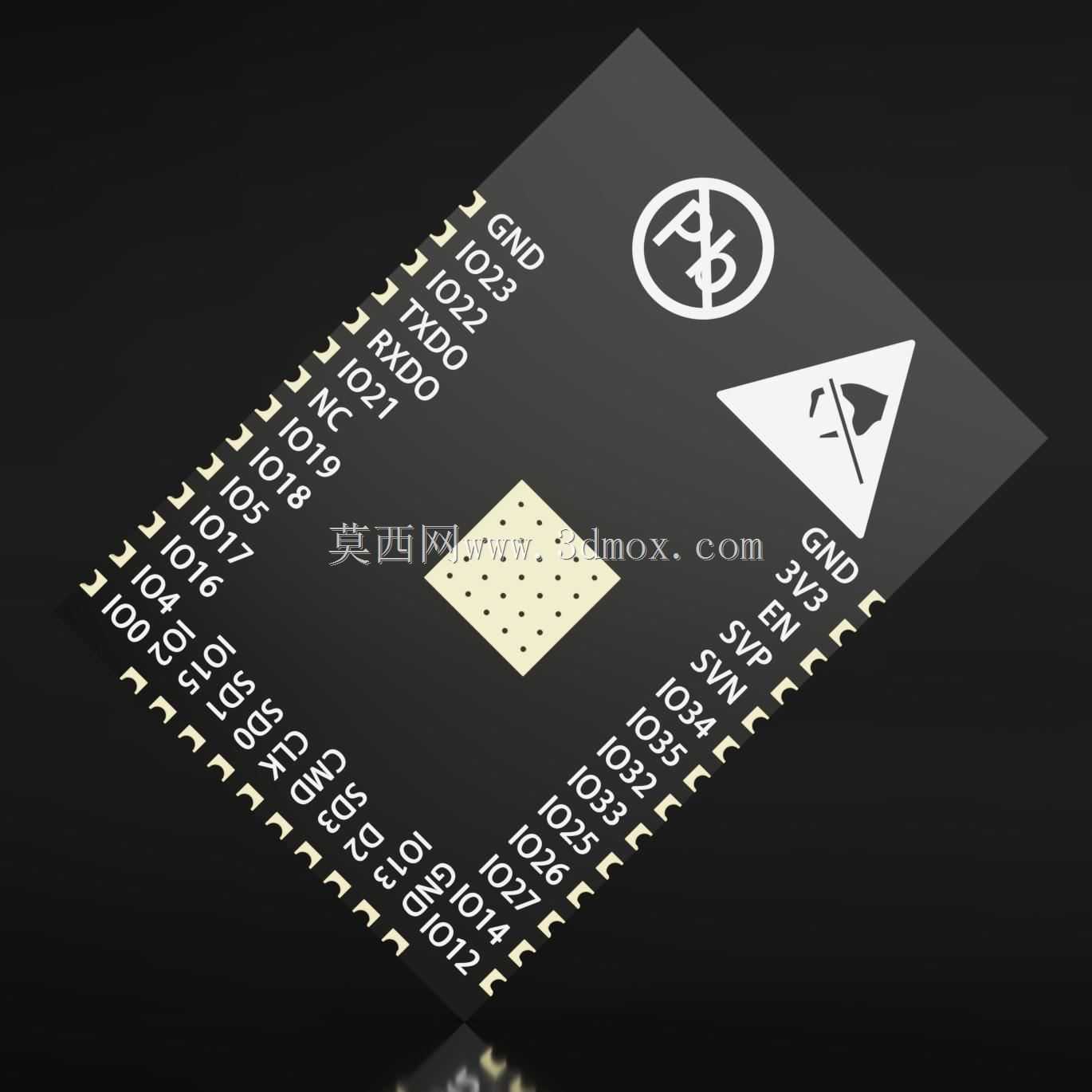

　　这款ESP32-WROOM-32D属于面向物联网终端的表贴式无线通信核心模组，在做整机结构布局时，首先要把它当作一个带金属屏蔽罩的多引脚LGA封装器件来处理，而不是普通的直插芯片。模组本体采用矩形屏蔽盖封装，四周排布镀金 castellated 半孔焊盘，底部同时设置LGA贴装焊区，焊接完成后模组底面紧贴PCB板面，外围引脚沿两侧长边均匀分布，这种封装决定了PCB焊盘设计必须严格对应引脚间距，钢网开口厚度与开窗面积要兼顾焊锡浸润量，避免相邻引脚连锡，同时在模组本体下方预留合理的禁布区，防止底部元件干涉屏蔽罩平整贴装。

　　从实际设备集成场景看，这类模组大量出现在智能家居网关、工业数据采集终端、环境监测节点、智能小家电控制板、手持检测设备以及小型物联网网关上。结构工程师在堆叠PCB时，不能只关注模组的平面占位，还要考虑天线区域的净空要求：模组内置PCB天线，对应天线延伸方向的主板区域不能铺铜、不能放置金属结构件、不能紧贴电池或金属外壳，否则会直接劣化2.4G频段的辐射效率，导致Wi-Fi与蓝牙通信距离缩短、丢包率上升。如果整机外壳为金属材质，必须在天线对应位置开窗并采用非金属透波材质，或者将模组布置在板卡边缘，让天线方向朝向外壳无遮挡区域。

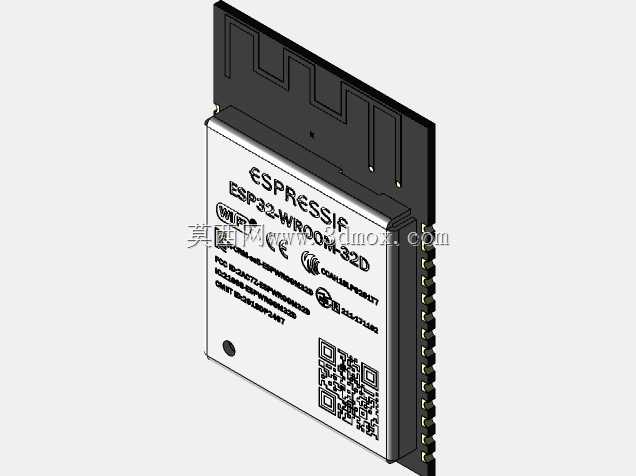

　　安装边界方面，模组贴装在主板上之后，顶部金属屏蔽罩与壳体内壁之间要预留至少0.5mm以上的安全间隙，防止装配压伤屏蔽罩，进而挤压内部射频电路；模组周边靠近引脚的位置，要预留返修加热的操作空间，避免两侧排布过高的电解电容、连接器等元件，影响热风枪对焊盘的均匀加热。在做三维结构建模时，需要准确还原模组的本体厚度、引脚高度、屏蔽罩边角的倒角特征，以及表面丝印的定位标识，这些细节在整机干涉检查中会直接影响结构评审判断——比如外壳筋位是否压到模组、周边接插件插拔时是否与模组边缘冲突、固定螺丝柱的安全距离是否足够。

　　功能特性层面，该模组集成了双核MCU、Wi-Fi与蓝牙射频链路、晶振、Flash存储以及匹配网络，硬件设计时外围只需要增加电源退耦、复位电路、下载接口即可最小系统运行，结构上不需要为它额外预留散热风道，常规工业温域下依靠屏蔽罩与PCB铺铜散热即可满足连续运行需求。建模过程中要区分金属屏蔽罩的哑光金属质感、引脚的镀金亮面、本体黑色基材的材质差异，渲染时才能真实呈现SMT回流焊之后的成品外观，方便结构团队在样机投产前确认整机板卡的视觉装配效果。对于需要做跌落、振动仿真的便携设备，模组作为板上质量相对集中的大型表贴器件，还要在布局时尽量靠近PCB支撑固定点，避免板卡形变时焊盘承受过大应力，提升长期运行可靠性。
