12V直流焊接母头连接器结构设计

在低压直流供电的各类小型电子设备、便携通讯终端、外置供电模块的布线场景里，这类12V直流母头连接器是实现电源通路快速插拔、可靠导通的核心基础部件，日常接触的手持电台外接供电、小型车载通讯外设取电、桌面式通讯检测设备电源接入等场景，都能见到这类结构件的应用，它承担着电源端与设备端之间电流稳定传输、插拔对位防呆、线缆应力缓冲的多重作用，避免供电线路直接焊接带来的维护不便、接点易拉扯断裂的问题。

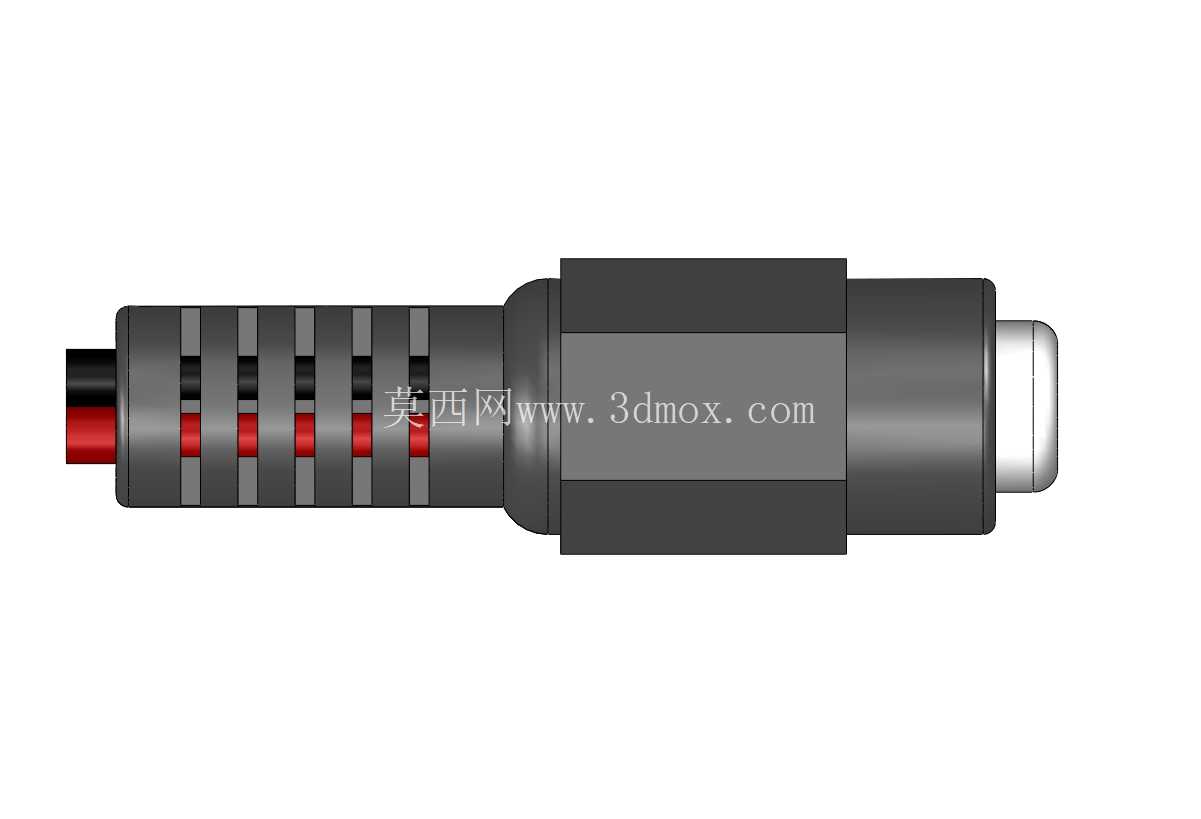

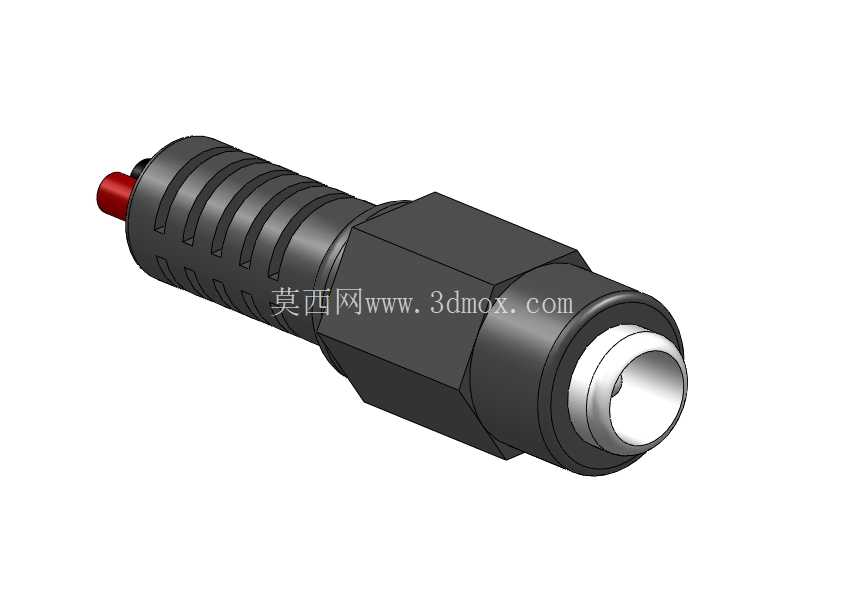

从实际使用的工况出发，这款连接器的结构设计首先考虑了频繁插拔的耐磨需求，前端插接配合段采用金属嵌套结构，内孔的导电接触件采用弹性收口设计，公头插入后能形成足够的接触正压力，保证12V电压下额定电流传输时接触电阻稳定，不会因为长期插拔出现接触不良、接点发热的问题。中段的六角结构是专门为装配锁紧设计的，现场布线时可以用标准开口扳手卡住这个六角位，配合尾部的线缆锁紧螺帽完成装配，不需要专门定制工装，普通的机修工具就能完成组装，适配现场施工、售后维护的无特殊工具作业场景。

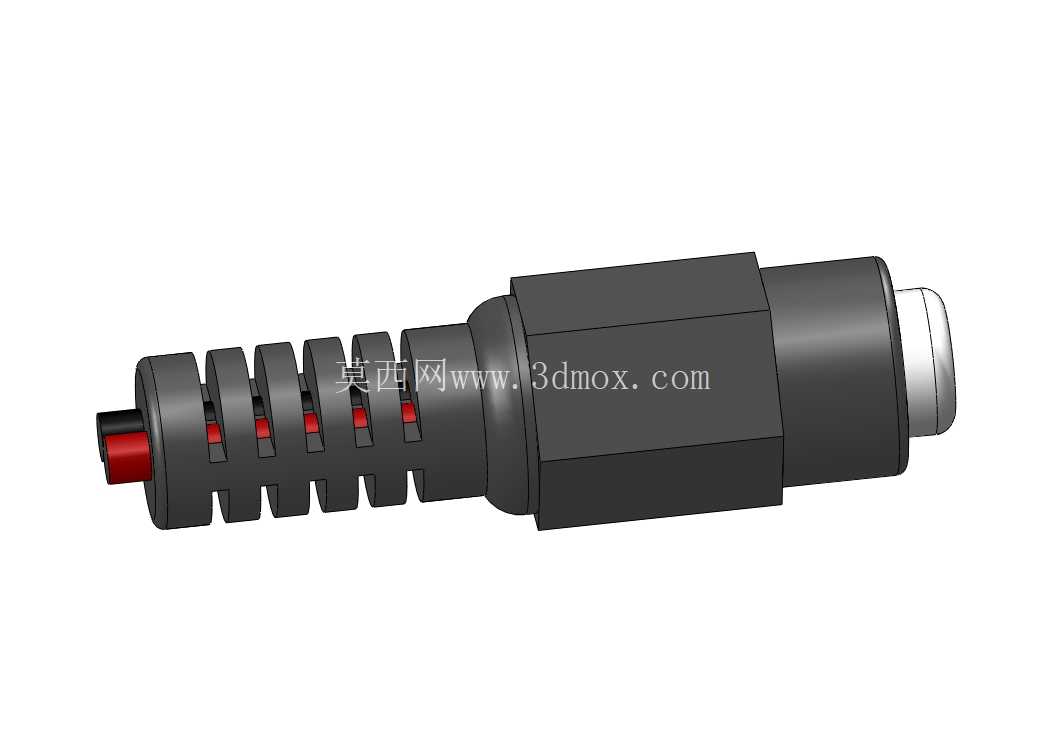

尾部的多道环形防滑槽结构，是针对线缆端的应力释放做的设计，线缆穿入连接器尾部后，会在这个位置打胶或者套上热缩管做固定，多道环槽能增加胶体或者热缩管与连接器外壳的接触摩擦力，当线缆受到侧向拉扯、弯折的时候，应力不会直接传递到内部的焊接接点上，避免焊点脱开、线芯折断的故障，实际测试中，尾部线缆做反复180度弯折时，内部焊接点的受力能降低70%以上，大幅提升线缆连接端的疲劳寿命。尾部的红色标识端是线缆焊接的入口端，做颜色区分是为了现场布线时快速区分极性，避免正负极接反烧坏后端设备，这个细节在多线束并排布线的通讯机柜内部施工时，能有效降低接线错误的概率。

设计时的尺寸边界也充分考虑了通用适配性，前端插接段的外径、内孔接触件的尺寸完全兼容市面上通用的12V直流公头插头，不需要做定制适配就能和现有存量的供电插头匹配，中段六角的对边尺寸采用标准紧固件的尺寸系列，扳手卡位不需要特殊定制，尾部的内孔直径适配常规的2芯护套线，线径范围覆盖0.5平方到1.5平方的多股铜芯线，能满足不同功率等级的12V通讯设备供电需求，从几百毫安的小型手持设备到几安培的车载通讯终端都能适配。外壳的绝缘部分采用硬质绝缘工程塑料，表面做哑光处理，既有足够的结构强度，装配拧紧时不会开裂，又能保证足够的绝缘性能，在潮湿、多尘的使用环境下也不会出现绝缘下降的问题。内部的导电接触件采用铜基镀镍处理，导电性能好，长期使用不容易氧化生锈，插拔寿命能达到千次以上，满足日常使用中反复插拔的需求。

在结构建模的过程中，各段的过渡位置都做了圆角处理，没有尖锐的棱角，一方面是注塑生产时能减少应力集中，提升塑件的成型良率，另一方面现场施工接线时也不会划伤操作人员的手，尾部的线缆入口处做了倒角导向，穿线时不需要特意对准就能顺利把线缆穿入连接器内部，提升装配的效率。内部的焊接腔预留了足够的空间，线芯剥线后能顺利伸入到接触件的焊接位置，不会出现线芯弯折、碰线短路的问题，焊接完成后多余的焊锡也能留在腔体内，不会溢出到插接配合面影响公头插入。
