立式无动力重力螺旋物料输送结构

在电商仓储、快消品生产、包装线末端分拣这类需要完成楼层间、高低工位间连续物料转运的场景里，动力输送设备往往需要配套电控、布线、定期维护，对于单件重量适中、外形规则、允许靠自重下滑的箱装、袋装、规整硬质包装物料来说，无动力重力螺旋输送结构是兼顾空间利用率与运维成本的选型方向。这类设备不需要额外配置驱动电机、传动辊链，完全依靠物料自身重力沿螺旋滑道下滑完成垂直方向的位移，单台设备可覆盖3到6米的垂直落差，相比倾斜布置的无动力溜槽，螺旋结构的占地投影仅为同落差直溜槽的五分之一不到，非常适合厂房面积紧张、需要在立柱旁、车间边角位置布置垂直输送点位的工况。

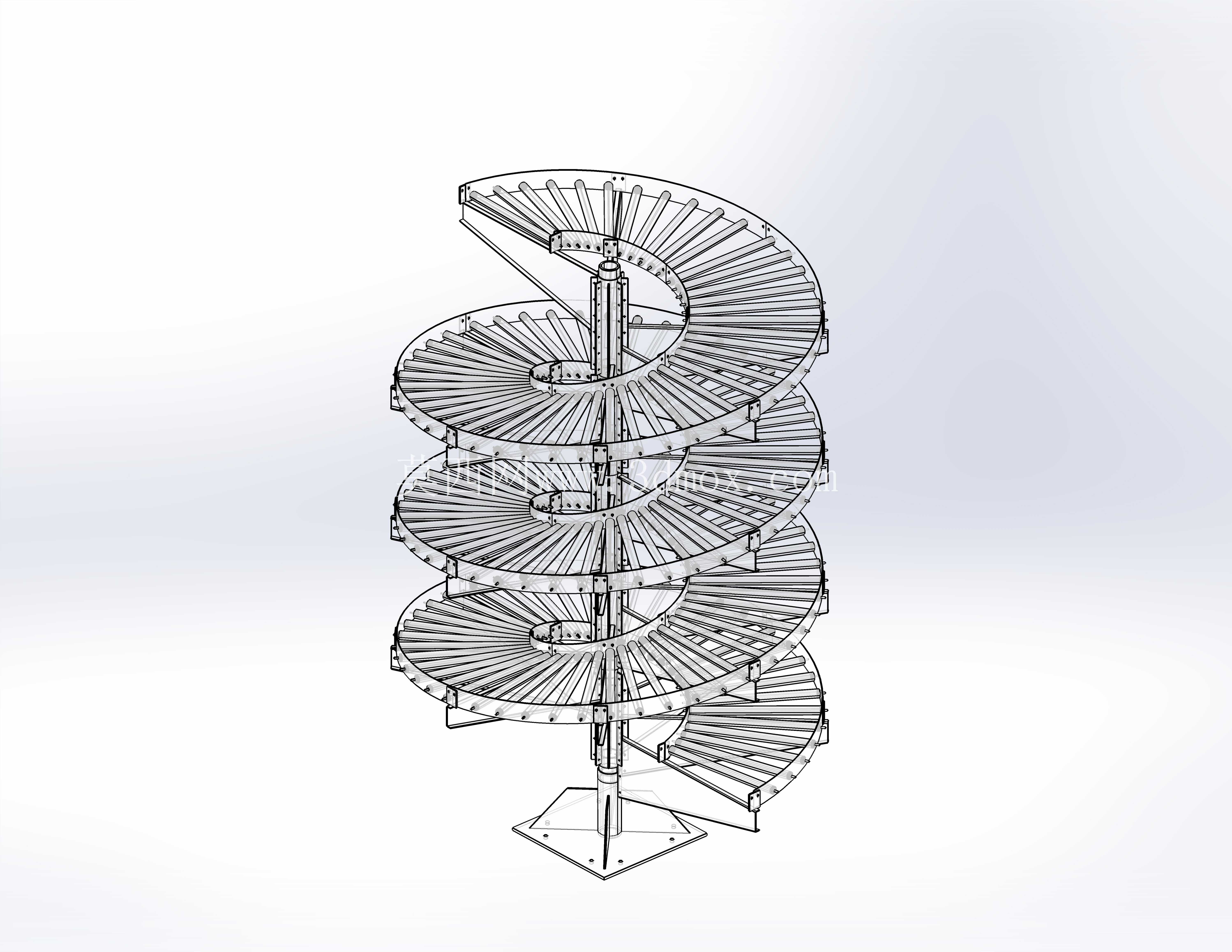

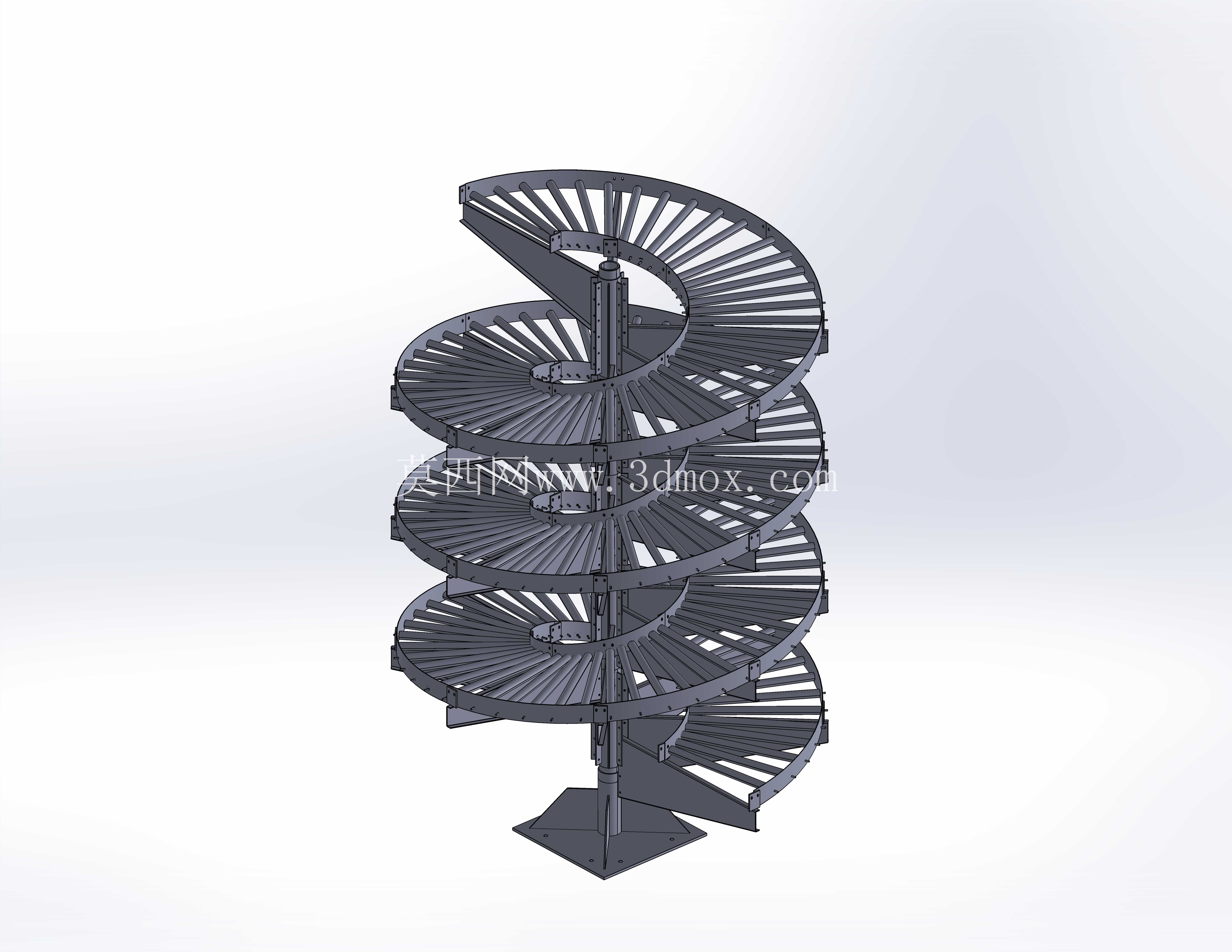

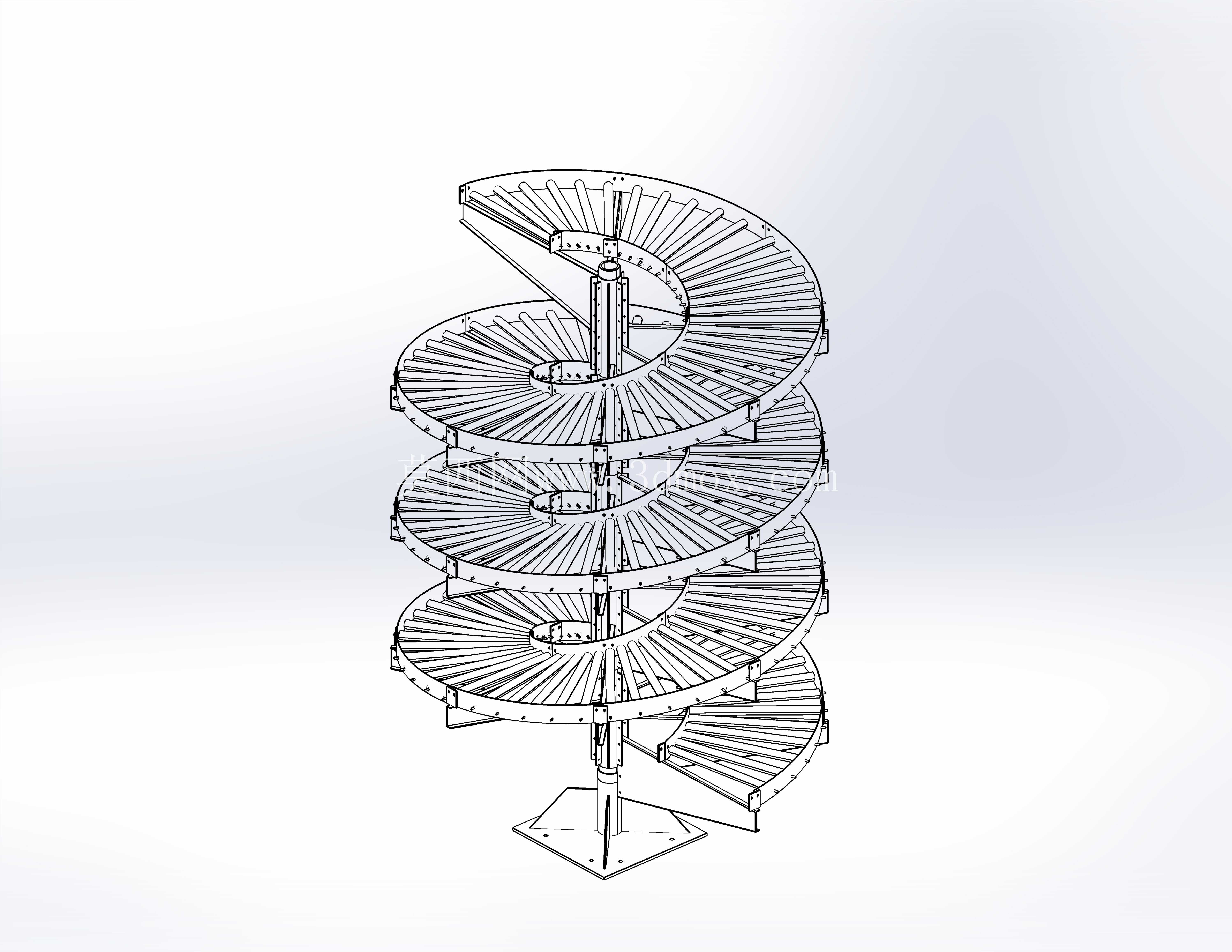

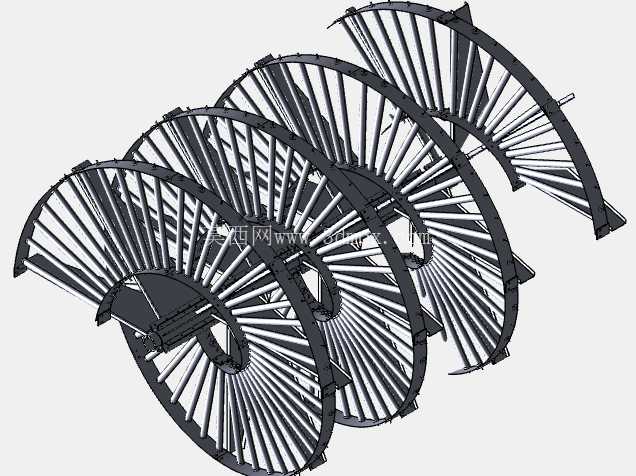

从结构功能来看，整套输送结构以中心立柱作为核心承载构件，所有螺旋滑道的载荷都通过径向支撑肋传递到中心柱，最终传导至底部的方形安装底座，底座通过膨胀螺栓与地面预埋钢板固定，不需要额外做复杂的混凝土基础，安装时仅需要保证中心立柱的垂直度偏差不超过千分之一，就能避免滑道局部坡度不均导致的物料卡滞、下滑速度过快冲出货道的问题。螺旋滑道采用分段式扇形叶片拼接而成，每一段滑道的外侧都设置了向上翻起的挡边，挡边高度根据常见输送物料的最大外形尺寸设计，一般不低于物料最小边长的三分之一，防止物料在下滑过程中因离心力偏移滑出货道；滑道表面做了平滑过渡处理，相邻拼接段的接缝处高差控制在0.5毫米以内，避免物料经过接缝时产生跳动、卡滞。

设计这类结构时，核心要把控的是螺旋滑道的升角与螺旋半径的匹配关系：螺旋升角过小，物料下滑阻力大，容易在滑道上滞留堆积；升角过大，物料下滑加速度过快，到底部时冲击力过大容易损坏物料或者冲出接料工位。常规设计中，针对重量在0.5到5千克的瓦楞纸箱包装物料，滑道的工作段升角控制在5度到8度区间，螺旋半径根据物料的最大周转尺寸设定，保证物料在滑道上始终有足够的支撑面，不会出现倾翻。同时在螺旋滑道的进料端设置了缓冲导入段，将上游水平输送线送来的物料平稳引导至螺旋滑道起始位置，避免物料直接掉落冲击滑道结构；出料端则设置了水平缓冲段，通过一段小坡度的水平滑道抵消物料的下滑冲力，让物料平稳过渡到下游的水平输送线或者分拣工位。

从安装边界来看，这类螺旋输送结构的中心立柱直径根据总输送高度调整，4米落差的规格中心立柱直径一般在200毫米左右，整体螺旋外径不超过2米，底部安装底座的尺寸约为800毫米见方，安装时需要在设备周边预留不小于300毫米的检修空间，方便定期检查滑道连接螺栓的紧固情况、清理滑道缝隙中卡入的包装碎屑。设备整体不需要外接电源、气源，安装完成后仅需要做空载模拟测试，用标准重量的测试件沿滑道全程滑行，确认无卡滞、无冲出、滑行速度均匀即可投入使用，日常运维仅需要定期擦拭滑道表面、检查连接紧固件，运维成本远低于同落差的动力垂直输送机。在实际生产场景中，这类结构常布置在生产车间的楼层间下料口、仓储区的阁楼货架出货口、包装线的成品下线转运点，可连续完成从高处到低处的物料无动力转运，单通道每小时可输送600到1200件规整包装物料，对于输送节拍要求不极端、物料外形规整的工况，是性价比极高的输送解决方案。结构设计上所有支撑肋都采用对称布置的方式，抵消螺旋滑道偏载带来的扭矩，保证中心立柱长期受力均匀不会出现倾斜变形，滑道分段拼接的设计也方便根据现场实际的输送高度调整螺旋圈数，不需要重新开模制作整体构件，适配不同现场的安装高度需求。
