多工位肋状皮带输送线结构设计

在3C电子小件分拣、食品包装段分流、五金零件工序转运这类需要对工件做定向分隔输送的场景里，普通平皮带容易出现工件滑移、工位对位不准的问题，这款肋状皮带输送设备就是针对这类痛点做的结构优化。区别于常规平皮带输送面，这款设备的输送面在皮带本体上集成了等间距分布的肋状挡条，挡条和皮带为一体化硫化结构，避免了后期加装挡条容易脱落、接缝处卡料的问题，肋条的高度根据常见小型工件的尺寸做了适配，刚好能挡住直径或边长在30-80mm范围内的工件，输送过程中工件不会因为线体启停的惯性出现前后窜动，每个肋条之间的间距对应一个工件工位，能直接和下游的分拣机械手、检测工位、加工设备做信号对接，不需要额外增加工件定位机构。

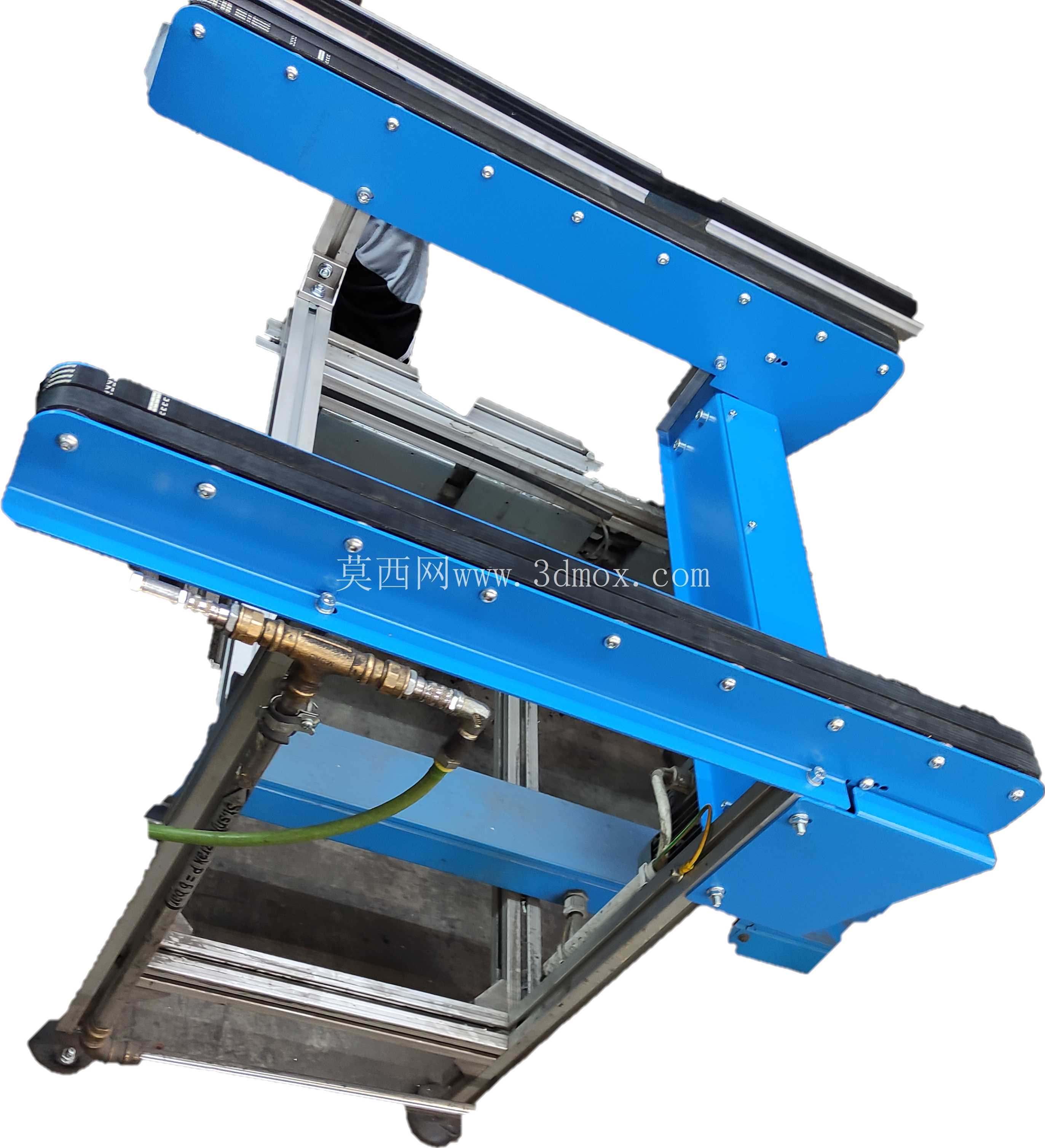

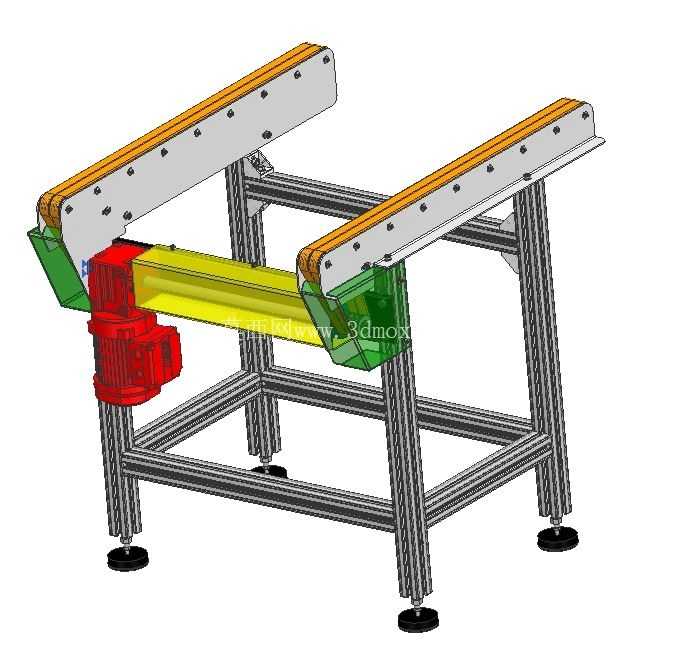

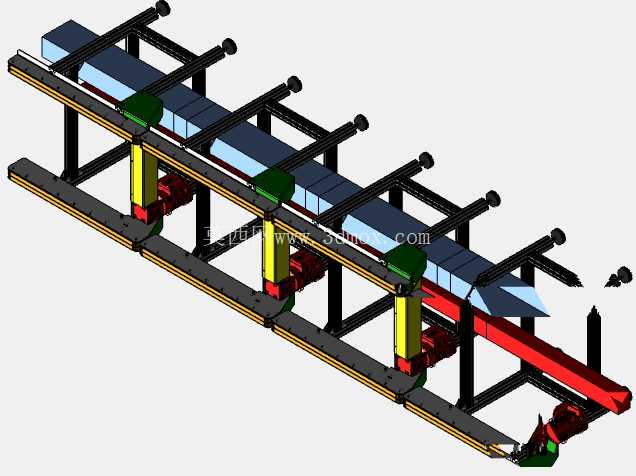

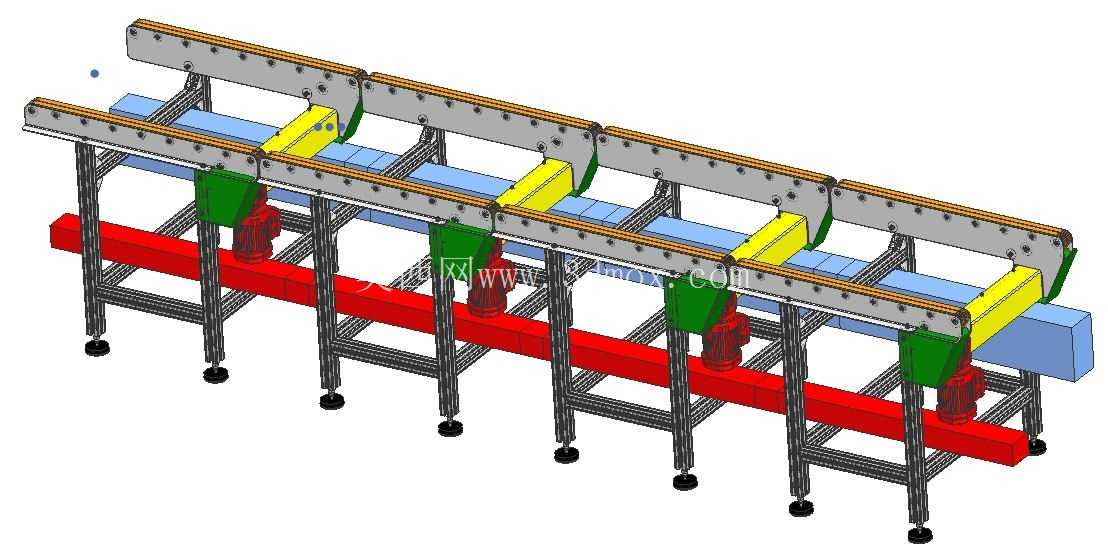

从结构布局来看，这款输送线采用分段式驱动设计，每一段独立的输送单元都配置了单独的减速驱动电机，安装在机架侧面的红色安装横梁上，这种布局的好处是可以根据车间的实际布局需求，增减输送段的数量，拼接成不同长度的输送线，单段驱动的负载更均衡，不会因为线体过长出现皮带打滑、远端驱动力不足的问题。机架主体采用方管焊接结构，支脚底部配置了可调脚杯，安装时可以根据地面的平整度调整每个支脚的高度，保证整个线体的水平度，避免皮带出现跑偏的情况；输送面的两侧设置了连续的导向护栏，护栏采用耐磨的高分子材料制作，通过可调支架固定在机架上方的横梁上，可以根据输送工件的宽度调整护栏之间的间距，适配不同尺寸的工件输送需求。

设计过程中，首先考虑的是皮带肋条的受力情况，肋条在推送工件的时候会受到工件的反向阻力，尤其是在输送段启停、工件存在一定重量的时候，肋条根部容易出现撕裂的问题，所以在皮带选型时选用了带织物增强层的PVC材质，肋条和基带的连接位置做了圆弧过渡处理，减少应力集中，同时驱动辊筒的直径做了匹配优化，保证带肋条的皮带能顺畅绕辊筒转动，不会因为肋条的存在出现弯折疲劳。线体的张紧结构设置在每个输送段的尾部，采用螺杆调节的方式，调整时可以同步调整辊筒两端的张紧量，避免皮带出现单边张紧过紧导致的跑偏、磨损加快问题。

安装边界方面，单段输送单元的宽度方向，护栏调整到最窄位置时整体宽度为420mm，调整到最宽位置时为620mm，可适配的输送通道宽度范围在200-400mm之间；高度方向，支脚的可调行程为120mm，线体输送面的高度可以在750mm到870mm之间调整，适配大部分生产流水线的作业高度；长度方向单段标准单元长度为1200mm，拼接时相邻两段之间的过渡板采用薄型不锈钢板制作，过渡间隙控制在3mm以内，避免小型工件卡在两段输送线的接缝位置。日常维护时，驱动电机的安装位置预留了足够的操作空间，不需要拆解整个机架就可以完成电机更换、皮带张紧调整的操作，护栏的固定支架采用快拆式螺栓固定，更换不同规格产品时可以快速调整护栏宽度，减少换线调试的时间。

实际使用场景中，这类肋状皮带输送线常布置在组装线的末端，将组装完成的小型产品逐个分隔输送到检测工位，或者布置在包装设备的进料端，保证每个进入包装机的工件间距一致，不会出现叠料、缺料的情况；相比普通平皮带加外置挡块的结构，一体化肋状皮带的表面没有突出的安装螺丝，不会刮伤工件表面，清洁起来也更方便，在食品、医药类对卫生要求较高的输送场景里，只需要定期擦拭皮带表面就可以满足清洁要求，没有卫生死角。线体的下方预留了电气走线的空间，传感器、驱动电机的线缆可以沿着机架的方管内部布置，外观更整洁，也能避免线缆被输送的工件剐蹭出现损坏。
