人力驱动脚踏式发电装置三维结构设计

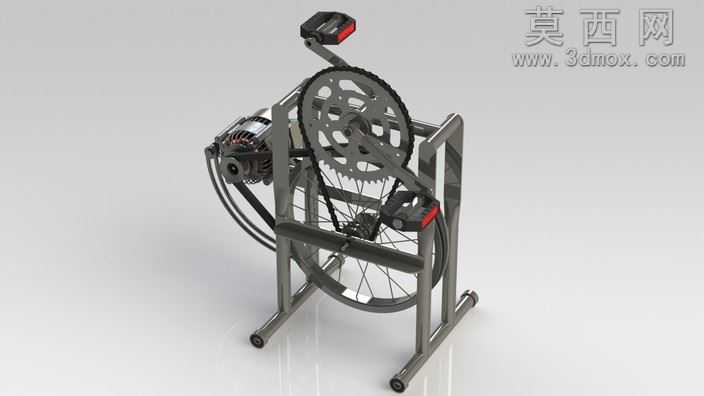

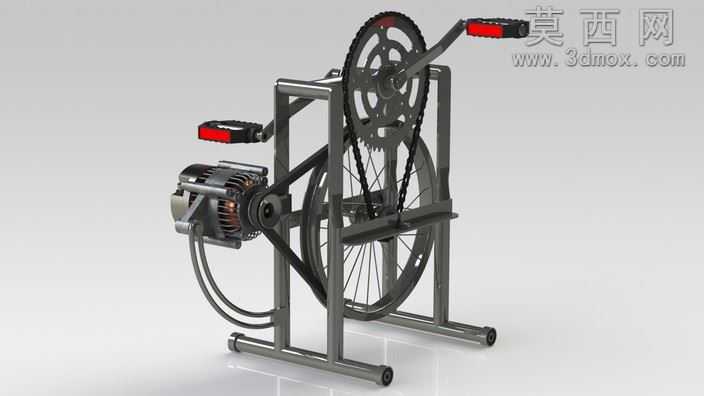

本作品为人力驱动脚踏发电装置的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的装配建模思路，先逐一完成各子零件的特征建模，再按照实际装配约束关系完成总装搭建，所有配合关系均符合真实机械结构的运动逻辑，可实现脚踏驱动下的传动链运动仿真。模型的机架部分采用方管型材焊接结构的建模方式，通过拉伸、切除特征完成管材轮廓构建，赋予哑光金属磨砂材质，还原金属机架的厚重质感与结构强度表现；脚踏驱动部分参考自行车传动结构进行适配化设计，包含带防滑纹理的脚踏构件、曲柄、大直径链轮、传动链条与飞轮结构，其中链条通过阵列配合特征完成逐节装配，还原链传动的啮合细节，脚踏部位附加防滑橡胶材质，提升真实感表现。发电端采用卧式永磁发电机结构建模，还原发电机外壳的散热筋特征、端盖安装孔位与输出接线结构，赋予电机壳体深灰金属漆材质，接线部位做绝缘材质区分。模型整体渲染采用影棚级柔光环境，添加地面接触阴影与环境反射效果，清晰展现各部件的结构层次与装配关系，底部脚轮采用橡胶包边金属支架结构，赋予橡胶哑光黑与金属亮面材质，方便装置移动的结构特性得到直观体现。设计思路上围绕人力动能向电能转换的核心需求，优化传动比匹配，让脚踏输入的转速通过链传动升速后匹配发电机的额定输入转速，整体结构紧凑稳定，支架采用H型落地结构保证踩踏过程的稳定性，所有转动部位均添加虚拟转动副约束，可直观演示脚踏驱动下链轮带动链条、飞轮驱动发电机转子转动的完整运动过程，材质分配上对金属结构件、橡胶件、塑料件、发电组件做了明确的材质区分，不同部件的粗糙度、反光度参数均参照真实物料特性设置，渲染输出的效果图可清晰展现装置的整体外观与结构细节，可用于人力发电相关的教学演示、结构参考与方案验证使用。
