波纹管式气动气缸结构三维设计作品

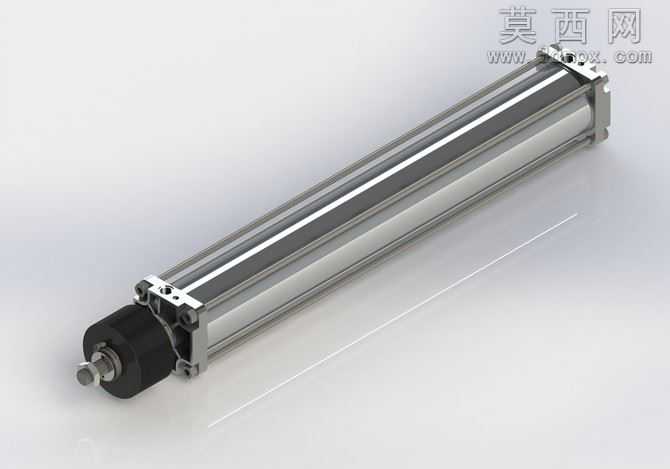

本作品为波纹管式气动气缸的三维参数化设计模型，建模阶段采用SolidWorks完成全零件的参数化搭建，严格遵循气动元件的设计规范与波纹管气缸的结构特性，对每一个组成部件都进行了1:1比例的精准还原。从前端的活塞杆伸出端、缓冲密封组件，到中部的缸筒主体、拉杆紧固结构，再到后端的端盖、气路接口位置，所有结构的尺寸配合都经过严谨的公差校验，确保各部件装配后不存在干涉问题，能够直观呈现气缸的完整装配逻辑与运动原理。渲染阶段采用金属材质与工程塑料材质分层赋予的方式，缸筒部分使用抛光铝合金材质，调整合适的反射率与粗糙度参数，还原工业铝型材表面细腻的金属光泽与轻微磨砂质感；前端缓冲块、密封件部分使用黑色硬质工程塑料材质，调整漫反射参数体现橡塑材质的哑光质感；活塞杆部分使用镀铬钢材材质，提升高光反射强度，展现金属加工件的光洁表面；紧固拉杆、螺栓等标准件使用镀锌钢材质，区分不同金属部件的视觉差异，让整体渲染效果贴近真实工业产品的视觉表现。设计过程中重点考量了波纹管气缸的特殊工作逻辑，区别于普通标准气缸，该款气缸集成波纹管结构的设计特性，在建模时特意还原了波纹管的形变适配结构，能够直观展示当活塞杆移动时，波纹管结构随动变化的状态，清晰呈现这类气缸在特殊工况下的密封防护优势。整体装配体采用自下而上的建模思路，先完成单个零件的特征建模，通过拉伸、旋转、切除、阵列等基础特征命令完成活塞杆、活塞、缸筒、端盖、密封件、紧固件、波纹管组件等所有零件的建模，再按照实际装配顺序添加配合约束，包括同轴心配合、端面重合配合、行程限位配合等，确保模型可以模拟真实的气缸伸缩动作，完整复现产品的运动行程。模型同时保留了STEP等通用格式的导出结构，能够适配多数三维软件的打开需求，可用于气动系统的方案演示、机械设计教学、非标设备的元件选型参考等场景，清晰展现这类带波纹管结构的气动气缸的内部构造与外部安装特征，帮助使用者快速理解该类气动执行元件的设计要点与结构优势。
