脚踏式人力发电储能装置三维设计

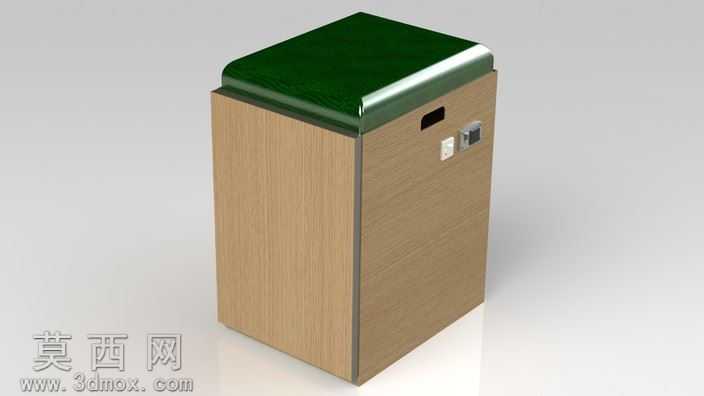

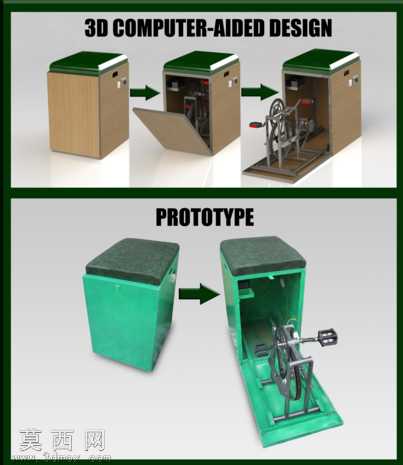

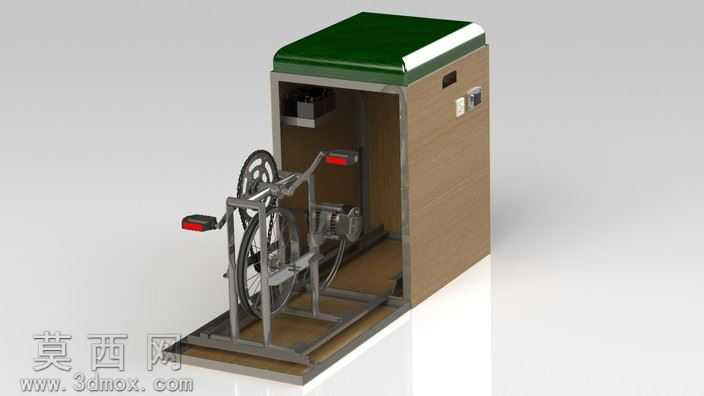

本作品为脚踏动力电动发电机的三维建模设计，采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工与装配逻辑构建，可直接用于结构验证与样机参考。建模过程中严格遵循机械设计规范，对脚踏传动机构、链轮传动组件、发电模组、柜体承载结构分别进行独立零件建模，再通过同轴配合、面重合、齿轮啮合约束完成总装配，完整还原了装置的运动逻辑：使用者踩踏脚踏板带动曲柄转动，通过链条将动力传递至从动链轮，经增速机构提升转速后驱动发电机转子转动，实现人体生物能向电能的转换。渲染阶段采用写实材质方案，柜体外侧赋予木纹贴面材质模拟真实柜体的质感，顶部盖板采用深绿色烤漆金属材质，金属传动件赋予拉丝不锈钢材质，脚踏部件采用橡胶与金属组合材质，发电机外壳做哑光灰金属质感处理，通过三点布光方案突出装置的结构层次，渲染效果图清晰展现了内部传动结构与外部柜体的整合关系。结构设计上采用半开放式柜体布局，将传动与发电部件集成于柜体内部，仅外露脚踏操作区域，既保障了运动部件的防护安全性，又预留了充足的操作空间，柜体侧面设置电源输出与控制开关，方便电能的输出与设备启停控制。设计思路围绕小型离网人力发电场景展开，可用于应急供电、户外储能、科普教学等场景，整体结构紧凑，传动路径简洁高效，在建模过程中对链轮的齿形、轴承的安装位、脚踏的回转空间都做了干涉检查，确保所有运动部件无碰撞，装配关系符合实际机械装配要求，模型同时导出了通用STL格式，可直接用于3D打印验证样机结构，也可作为同类人力发电设备的设计参考模板，帮助设计者快速调整传动比、柜体尺寸等参数，适配不同的发电功率需求。
