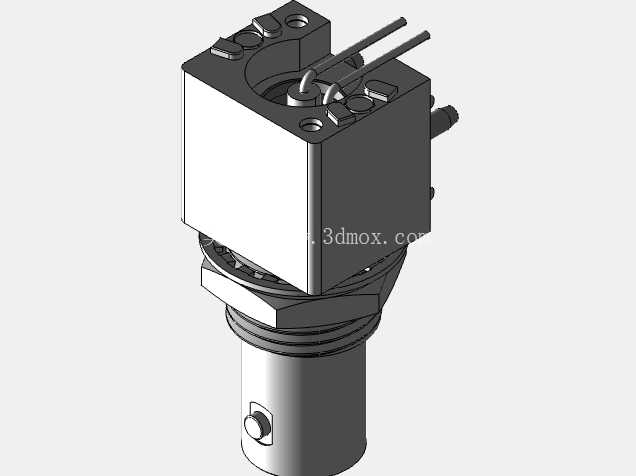

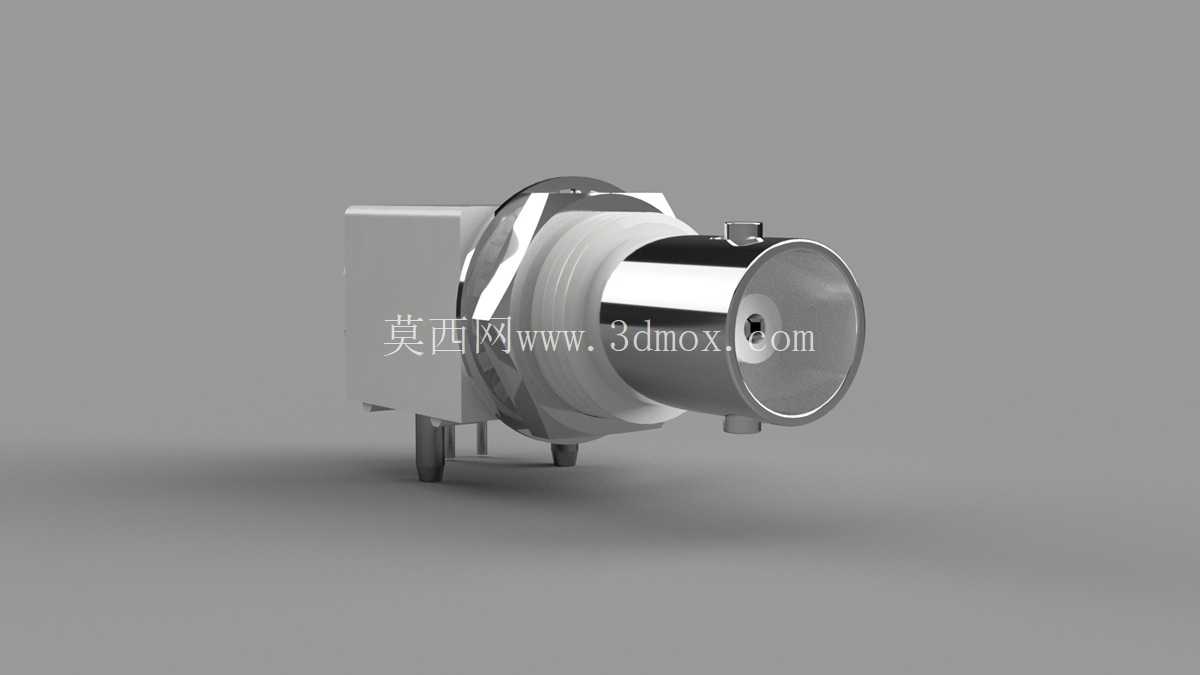

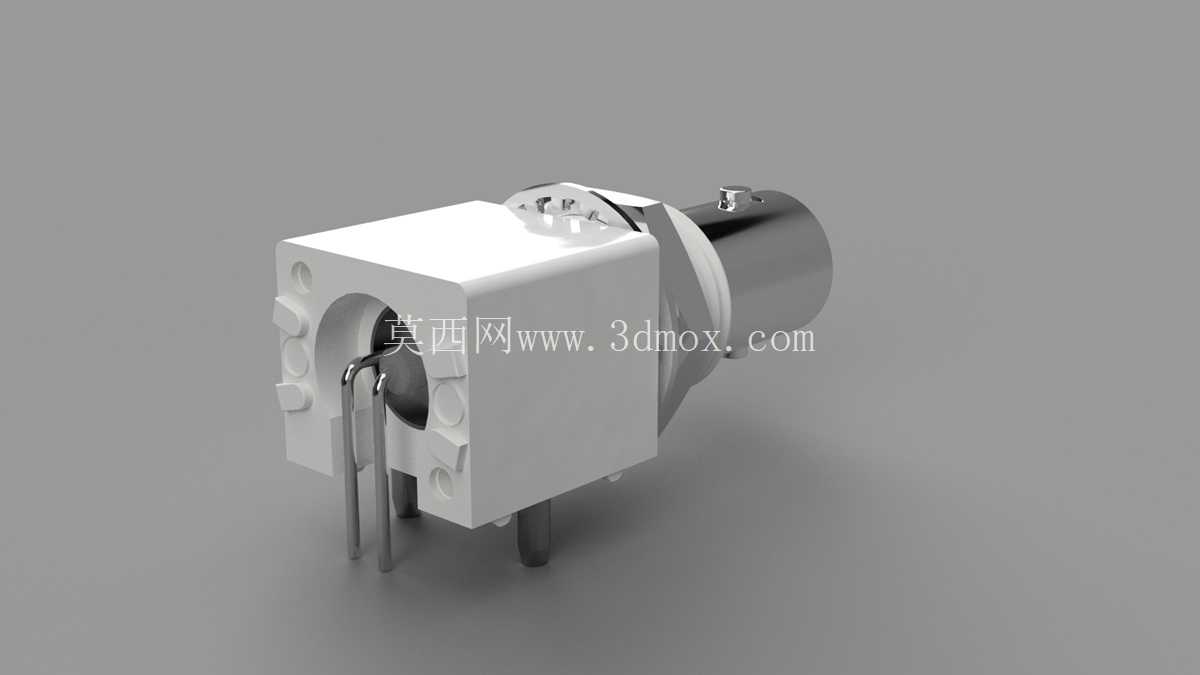

板端直角BNC射频同轴连接插座结构

　　从实际功能来看，这类插座需要同时满足机械固定与信号传输的双重要求，外部的金属壳体采用车削加工成型，表面做镀镍处理，既保证足够的结构强度来承受BNC接头插拔时的扭转力与轴向拉力，也能形成连续的屏蔽腔体，隔绝外界电磁干扰对内部传输信号的影响，避免信号串扰或外部噪声耦合进传输链路。接口端采用标准BNC卡口结构，配合公头的卡销可以实现快速旋接锁定，连接后不会因为设备振动出现松脱，接触电阻稳定在毫欧级，能保证0-4GHz频段内的信号传输阻抗保持在50欧姆（部分视频场景为75欧姆版本），减少信号反射带来的传输损耗。在射频信号传输链路的板端连接场景中，这类直角BNC插座是模拟视频、低频射频信号设备里极为常见的互连部件，常被用在监控主机、示波器、射频测试仪器、老式以太网设备的机箱面板或PCB板端，用来实现同轴电缆与设备内部电路的可靠物理连接与信号导通，相比直头插座，直角结构能大幅压缩机箱后部的走线空间，避免线缆过度弯折导致的芯线断裂或屏蔽层破损，尤其适合机箱内部纵深有限、布线空间局促的设备布局场景。

　　设计过程中首先要匹配标准BNC接口的配合尺寸，卡口的卡槽角度、插芯的伸出长度、内导体的直径公差都严格遵循射频连接器的相关标准，保证不同厂商生产的公头都能顺利适配，不会出现插接过紧或松旷的问题。直角转向的内部结构做了平滑过渡处理，内导体在转弯处没有直角硬折，避免信号传输路径上出现阻抗突变，介质支撑件采用低介电常数的绝缘材料，既固定内导体的相对位置，也不会引入过多的介质损耗。尾部的插针采用直插式设计，对应PCB上的安装孔位做了等距排布，插针直径与PCB孔的金属化孔径匹配，过波峰焊时能形成饱满的焊点，同时插座自带的金属法兰盘可以通过螺丝固定在机箱面板或PCB的加固孔位上，把插拔时的外力直接传导到结构件上，避免焊点长期受力出现虚焊脱落。

　　安装边界方面，插座的面板安装开孔为标准圆形，法兰盘的厚度控制在常规机箱钣金的适配范围，不需要额外做沉台加工就能直接固定，直角转向后的本体部分向PCB板面平行延伸，不会超出板边的安装轮廓，尾部插针的长度刚好穿过PCB板厚，露出的焊脚长度控制在1.5-2mm，既满足焊接工艺要求，也不会因为焊脚过长和相邻元件出现电气间隙不足的问题。在实际选型建模时，需要重点核对插针的相对位置与PCB封装的匹配度，法兰盘的固定孔中心距要和机箱面板的开孔位置对齐，接口端面的突出高度要保证公头旋接时不会和面板上的其他部件产生干涉，金属外壳的接地引脚要和PCB的接地层可靠连接，保证屏蔽效能的连续性。

　　这类连接器的建模过程需要重点还原接口的配合细节，比如卡口的卡槽位置、内导体的插孔结构、绝缘介质的分界位置，这些细节直接影响后续做装配干涉检查时的准确性，尤其是在做整机布线仿真时，准确的插座外形能帮助工程师预判线缆弯曲半径是否满足要求，避免实际装配时出现线缆无法安装、接头无法锁定的问题。不同于民用消费类电子的微型连接器，BNC插座的结构强度冗余设计更高，能承受上千次的插拔循环而不出现接触性能下降，在工业级测试设备、户外监控设备这类需要频繁插拔连接、使用环境相对复杂的场景下，这种可靠的连接结构依然是射频同轴连接的主流选择之一，建模时还原的安装尺寸、接口轮廓、固定结构，都能为结构工程师做整机布局、PCB封装设计、装配工艺验证提供准确的三维参考，减少实际打样时出现的配合偏差问题。
